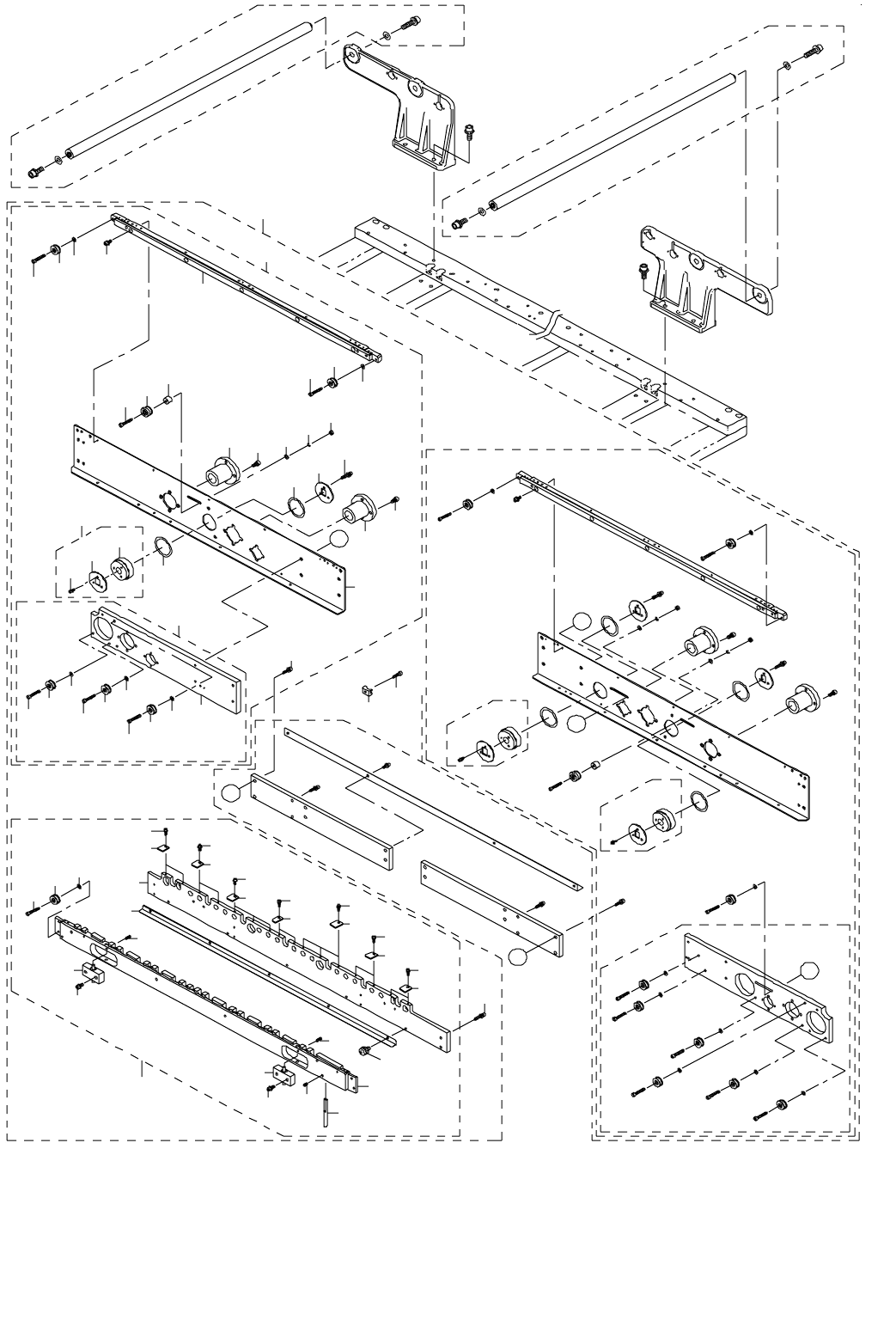

61.PWB CONVEYOR COMPONENTS(13)(TYPE XL)
基板搬送関係（１３）（ＸＬ 仕様）
A
A
C
D
B
C
D
B
7
11
13
12
14
16
11
13
12
28
30
29
15
18
23
11
13
12
1
28
30
29
28
30
29
33
31
41
40
43
44
40
39
38
42
40
37
43
11
13
12
39
32
58
56
57
61
60
59
21
15
36
3
5
14
16
19
6
4
10
8
9
8
10
17
26
27
25
26
27
25
28
30
29
28
30
29
24
31
32
33
32
33
31
29
28
30
22
E
E
20
35
2
2
42
41
40
41
40
42
43
45
37
38
38
38
38
38
39
40
40
40
40
50
48
52
55
53
48
54
47
47
55
51
48
49
52
47
46
54
51
50
48
50
48
51
52
55
55
55
55
48
48
48
48
9
34
- 122 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98163 RAIL_PLATE_FL_ASM_XL
レールプレート ＦＬ 組 ＸＬ
1
2 400-98129 CONVEYOR_RAIL_XL
コンベアレール＿ ＸＬ
(1)
3 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(4)
4 400-98115 RAIL_PLATE_FL_XL
レールプレート ＦＬ ＿ ＸＬ
(1)
5 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(5)
6 E2012-721-000 ADJUST PLATE アジャストプレート (1)
7 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
8 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(4)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(4)
14 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4)
15 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(4)
16 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
18 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
19 SL-6031492-TN SCREW M3 L=14 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４ (4)
20 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(4)
21 400-98164 RAIL_PLATE_FR_ASM_XL
レールプレート ＦＲ 組 ＸＬ
1
22 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(5)
23 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
24 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
25 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
26 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
27 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
28 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(6)
29 E2055-721-000 PULLEY SPACER
プーリスペーサ
(6)
30 SM-4042501-SC SCREW M4X0.7 L=25 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５ (6)
31 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(6)
32 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(6)
33 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(6)
34 400-98129 CONVEYOR_RAIL_XL
コンベアレール＿ ＸＬ
(1)
35 400-98116 RAIL_PLATE_FR_XL
レールプレート ＦＲ ＿ ＸＬ
(1)
36 400-99484 PULLEY_BRAKET_L_ASM_XL
プーリブラケット Ｌ 組 ＸＬ
1
37 E2016-715-000 IDLER PULLEY
アイドラプーリ
(2)
38 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(6)
39 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(3)
40 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(9)
41 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ ５
(3)
42 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(3)
43 SM-6052502-TN SCREW 六角穴ボルト (3)
44 E4086-725-000 PULLEY BRACKET(E)
プーリブラケット（Ｅ）
(1)
45 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
46 400-99485 PULLEY_BRAKET_R_ASM_XL
プーリブラケット Ｒ 組 ＸＬ
1
47 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(3)
48 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(9)
49 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
50 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ ５
(3)
51 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(3)
52 SM-6052502-TN SCREW
六角穴ボルト
(3)
53 E4086-725-000 PULLEY BRACKET(E)
プーリブラケット（Ｅ）
(1)
54 E2016-715-000 IDLER PULLEY
アイドラプーリ
(2)
55 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(6)
56 L179E-421-000 WAIT SENSOR BLOCK R ウエイト センサー ブロック Ｒ 1
57 SM-8020202-UZ SCREW
止めねじ
1
58 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
59 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
60 L179E-421-000 WAIT SENSOR BLOCK R
ウエイト センサー ブロック Ｒ
1
61 SM-8020202-UZ SCREW
止めねじ
1
- 123 -
