- 141 -

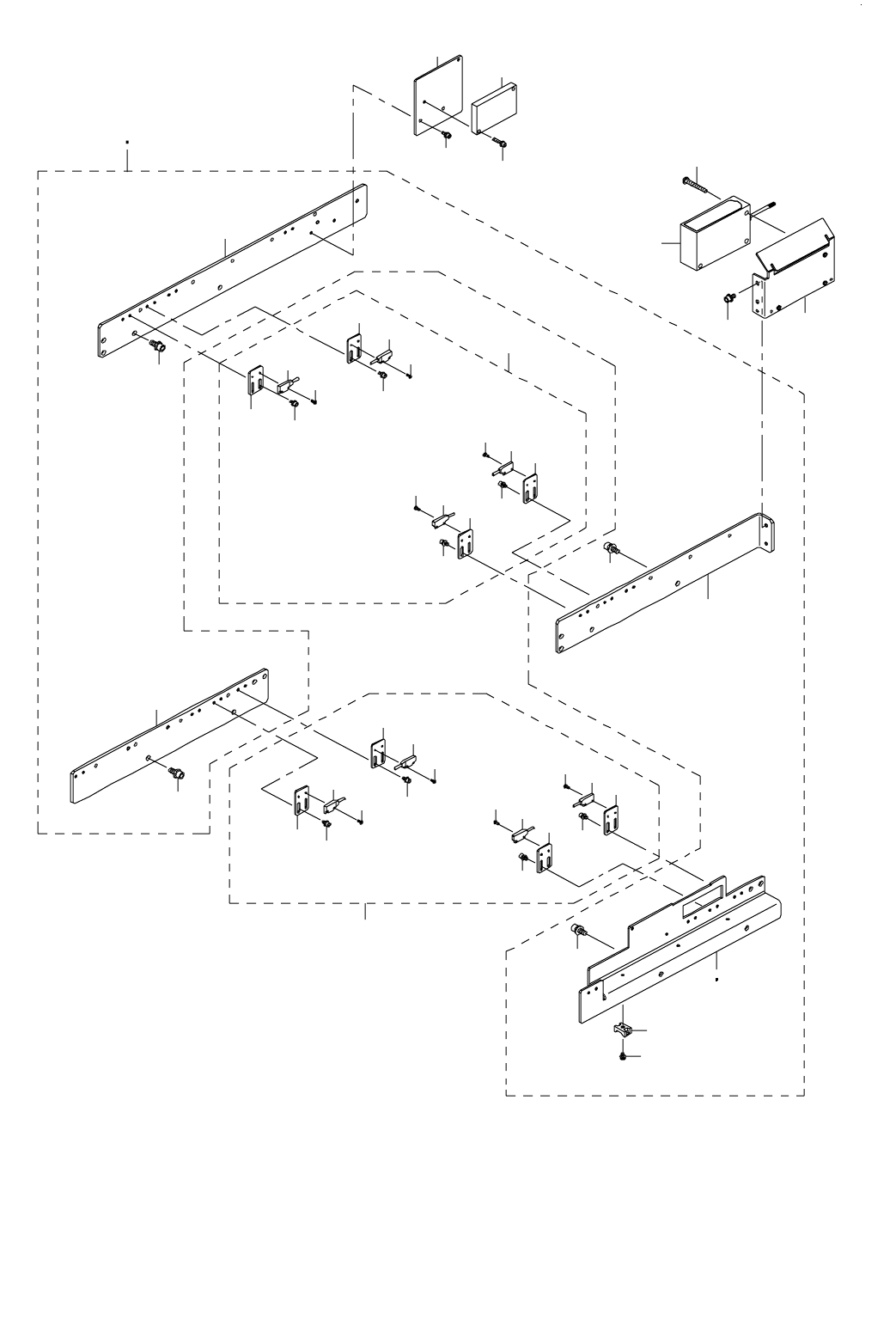

71.FEEDER BANK COMPONENTS(3)
フィーダバンク関係（３）
32
31
30
29
28
27
34
33
1
2
19
11
3 4
9
5
10
6
23
20
22
24
23
21
22
24
24
24
22
25
22
23
26
23
16
14
16
14
16
13
15
14
12
15
18
15
14
17
16
15
8
7
6
6
6
- 142 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14155 FEEDER SENS BR ASM
フィーダセンサブラケット組
1
2
#01
401-14955 FEEDER_SENS BR ASM 3010
フィーダセンサブラケット組 ３０１０
1
3 401-10192 SENSOR BR FR
センサブラケット ＦＲ
(1)
4
#01
401-14952 SENSOR BR FR 3010
センサブラケット ＦＲ ３０１０
(1)
5 401-14729 SENSOR BR RR
センサブラケット ＲＲ
(1)
6 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(8)
7 HX-0029400-00 FIXED BASE
固定ベース
(3)
8 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
9 401-10193 SENSOR BR R
センサブラケット Ｒ
(1)
10 401-14734 SENSOR BR FL
センサブラケット ＦＬ
(1)
11 401-14156 M BANK F SENSOR ASM
Ｍ バンク Ｆ センサ組
1
12 401-10002 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
(1)
13 401-10003 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
(1)
14 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
(8)
15 401-10190 FSD BR
ＦＳＤ ブラケット
(4)
16 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(8)
17 401-10000 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
(1)
18 401-10001 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
(1)
19 401-14157 M BANK R SENSOR ASM
Ｍ バンク Ｒ センサ組
1
20 401-10006 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
(1)
21 401-10007 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
(1)
22 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
(8)
23 401-10190 FSD BR
ＦＳＤ ブラケット
(4)
24 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(8)
25 401-10004 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
(1)
26 401-10005 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
(1)
27 400-93804 REFLEKTOR
リフレクタ
1
28 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
2
29 401-14730 ARRAY SENSOR BR
アレイセンサブラケット
1
30 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
1
31 SM-4043001-SF SCREW M4X30
なべねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３０
2
32 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
2
33 400-93992 S BR C
センサブラケット Ｃ
1
34 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
2
- 143 -

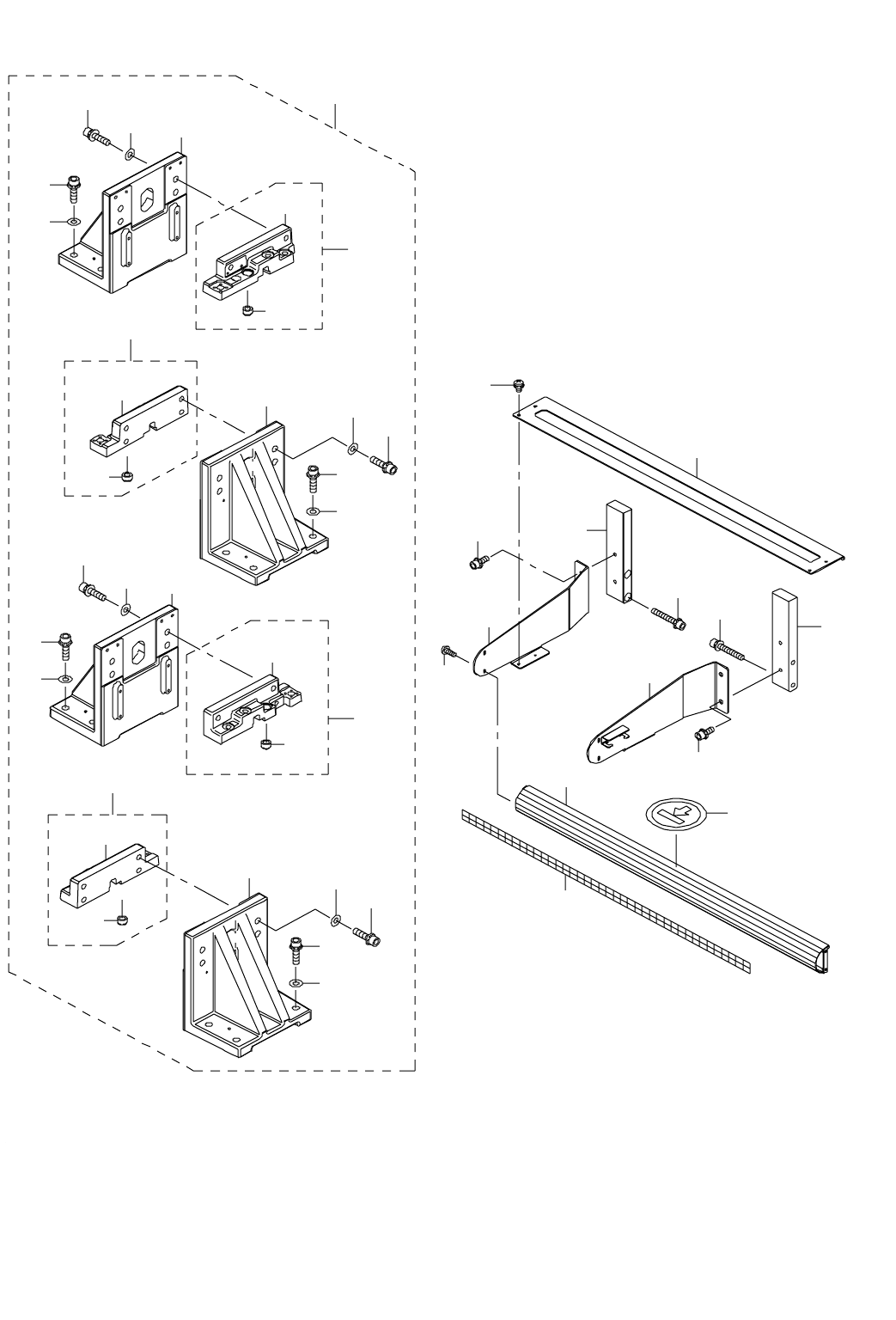

72.FEEDER BANK COMPONENTS(4)(TYPE XL)
フィーダバンク関係（４）（ＸＬ 仕様）
5
7
2
2
2
8
10
11
13
14
17
16
4
5
4
5
5
4
18
3
18
3
2
3
18
4
3
18
1
12
6
21
20
20
21
24
24
22
23
29
25
19
26
27
28
9
15
