- 15 2 - RE F.N O N OT E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 400- 71599 BM AN GL E BR ＢＭ アングルブラケット 1 2 SL-60305 92- T N SC R EW M 3 L=5 座金付き六角穴ボルト 4 3 400- 47981 BAD MAR K FI B ER AMP AS M バッドマークファイバアンプ組 1 4 SM- 60…
- 151 -

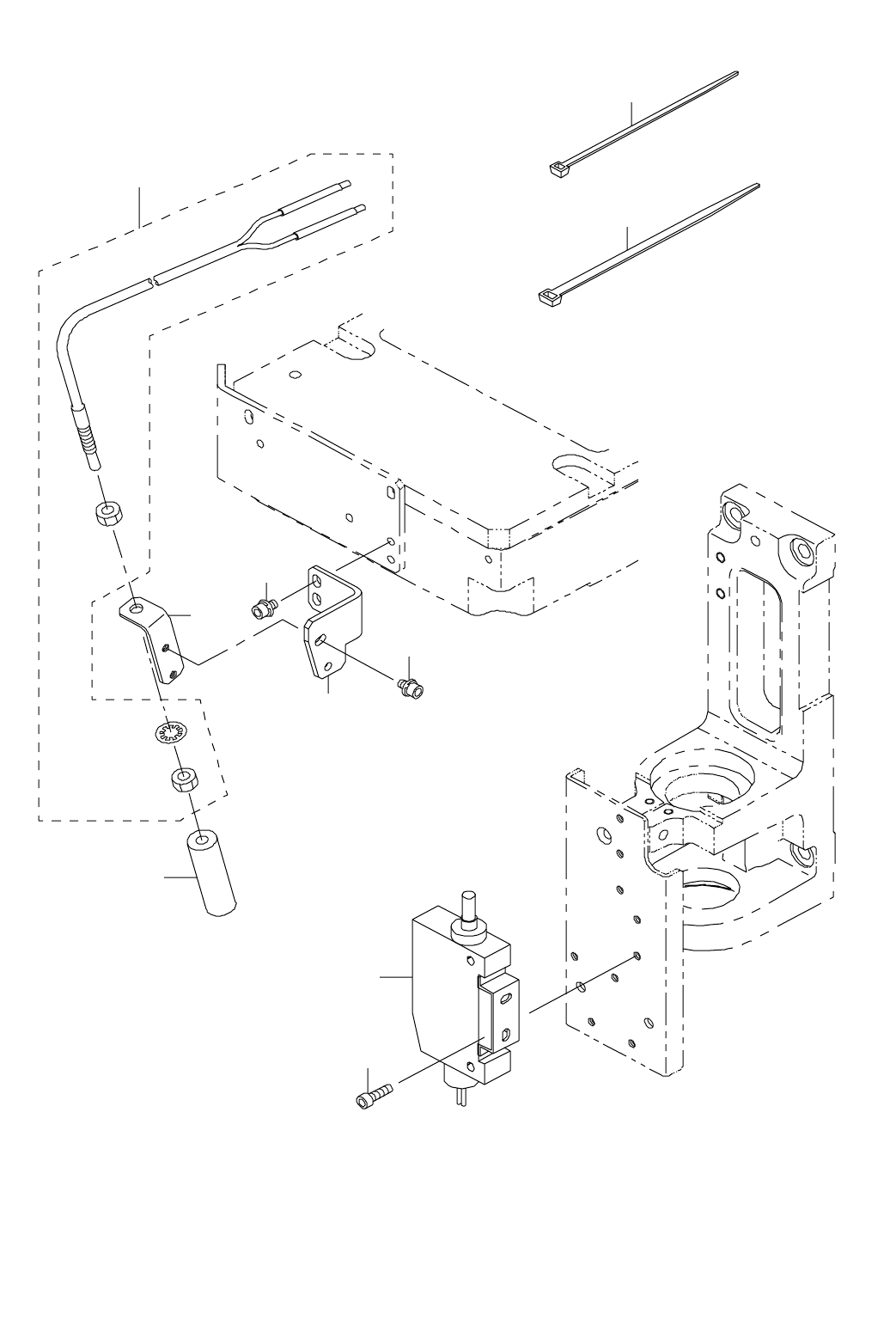

76.BAD MARK READER COMPONENTS
バッドマークリーダ関係
5
6
3
4
1
8
9
2
7
2
- 152 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71599 BM ANGLE BR
ＢＭ アングルブラケット
1
2 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
4
3 400-47981 BAD MARK FIBER AMP ASM
バッドマークファイバアンプ組
1
4 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
5 HD-0013100-40 SENSOR
ファイバユニット
1
6 E9638-729-000 FIBER LENS
ファイバレンズ
1
7 400-71565 BM HOLDER 3020
ＢＭ ホルダ３０２０
1
8 EA-9500B01-00 CABLE BAND
束線バンド
4
9 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
8
- 153 -
77.COPLANARITY UNIT
コプラナリティユニット
11
14
57
57
32 33
46
63
31
26
27
16
19
20
47
29
21 22
48
53
38
40 41
42
44
43
58
61
39
37
37
36
35
34
34
34
54
32
52
28
25
24
23
30
18
15
12
17
13
55
56
1
49
50
51
45
2
5
4
3
6
62
60
59
7
8
10
9
