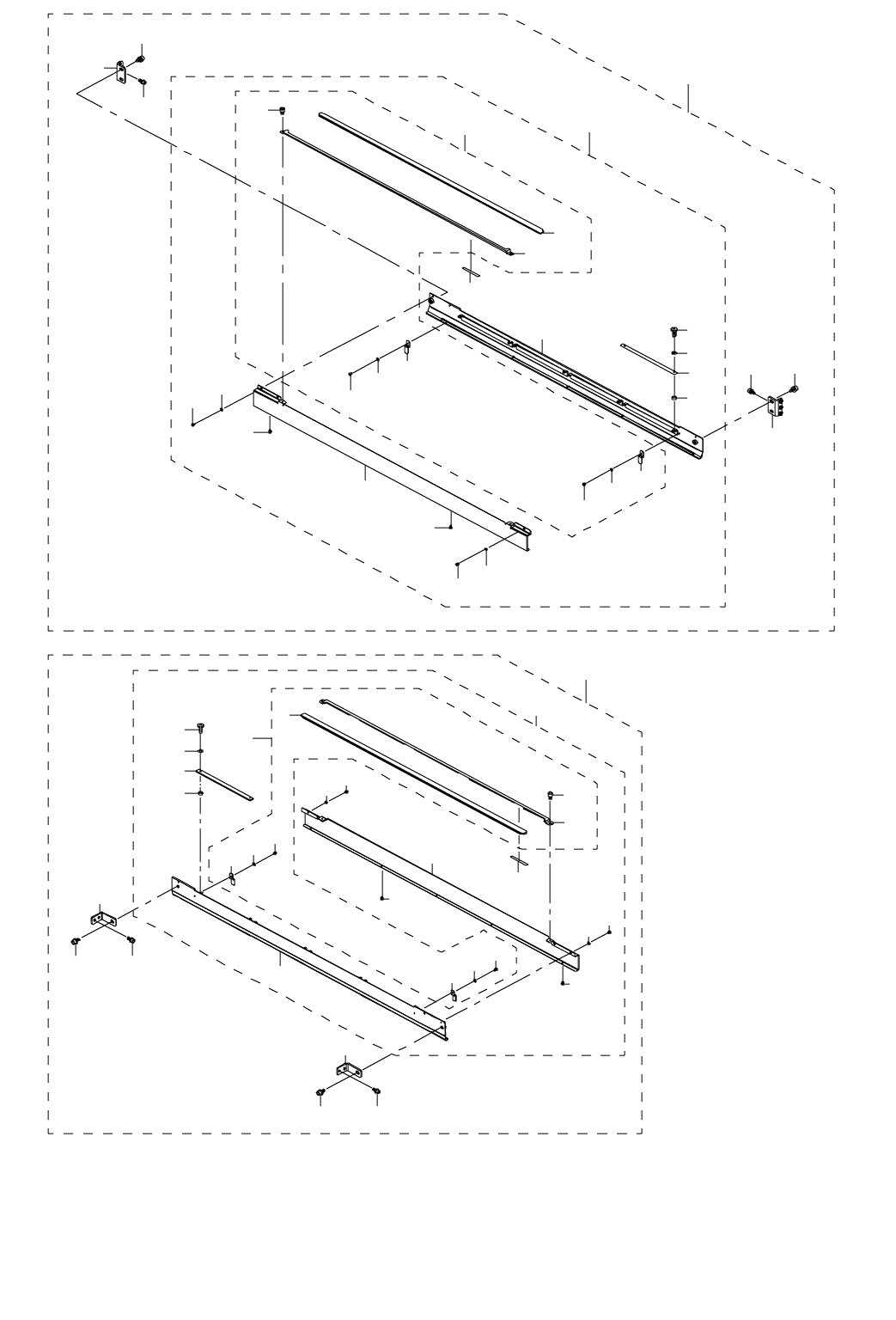

78.FPI COMPONENTS(1)
ＦＰＩ 関係（１）
14
15
16
17
4
5
6
5
5
5
6
10
9
8
2
18
11
13
12
12
13
11
21
19
20
21
19
20
3
7
1
24
25
27
26
26
26
27
26
39
30
29
31
34
33
32
34
33
32
36
37
35
38
28
23
41
42
42
40
40
41
22
- 156 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14946 FPI F ASM
ＦＰＩ フロント組
1
2 401-14948 FPI F SUB ASM
ＦＰＩ フロントサブ組
(1)
3 401-10740 FPI BR B
ＦＰＩ ブラケット Ｂ
(1)
4 401-10741 FPI COVER B
ＦＰＩ カバー Ｂ
(1)
5 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(9)
6 WP-0320501-SC WASHER M3
平座金 Ｍ ３
(4)
7 E6025-729-0A0 FPI COVER U20 ASM
ＦＰＩ カバー Ｕ ２０組
(1)
8 E6025-729-000 FPI COVER U20
ＦＰＩ カバー Ｕ ２０
(1)
9 E6028-729-000 FPI PLATE U20
ＦＰＩ プレート２０
(1)
10 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(2)
11 400-94870 HARNESS CLAMP A
ハーネスクランプ Ａ
(2)
12 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(2)
13 WP-0320501-SC WASHER M3
平座金 Ｍ ３
(2)
14 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(4)
15 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(8)
16 E2143-715-000 TIMER SPACER A
タイマスペーサ Ａ
(8)
17 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
18 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.2)
19 401-10738 FPI BR F
ＦＰＩ ブラケット Ｆ
(2)
20 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(4)
21 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
22 401-14946 FPI F ASM
ＦＰＩ フロント組
1
23 401-14948 FPI F SUB ASM
ＦＰＩ フロントサブ組
(1)
24 401-10740 FPI BR B
ＦＰＩ ブラケット Ｂ
(1)
25 401-10741 FPI COVER B
ＦＰＩ カバー Ｂ
(1)
26 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(9)
27 WP-0320501-SC WASHER M3
平座金 Ｍ ３
(4)
28 E6025-729-0A0 FPI COVER U20 ASM
ＦＰＩ カバー Ｕ ２０組
(1)
29 E6025-729-000 FPI COVER U20
ＦＰＩ カバー Ｕ ２０
(1)
30 E6028-729-000 FPI PLATE U20
ＦＰＩ プレート２０
(1)
31 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(2)
32 400-94870 HARNESS CLAMP A
ハーネスクランプ Ａ
(2)
33 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(2)
34 WP-0320501-SC WASHER M3
平座金 Ｍ ３
(2)
35 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(4)
36 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(8)
37 E2143-715-000 TIMER SPACER A
タイマスペーサ Ａ
(8)
38 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
39 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.2)
40 401-10738 FPI BR F
ＦＰＩ ブラケット Ｆ
(2)
41 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(4)
42 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
- 157 -
79.FPI COMPONENTS(2)(TYPE XL)
