- 8 - N OT E( 注記 ) # 0 1....F O R E N ＥＮ 用 # 0 2....F O R S T ＳＴ 用 REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 4 0 0-9 8 14 4 BASE PLATE ASSY 3020 XL ベースプレート組＿３０２０＿ ＸＬ 1 2 4 0 0-7 1 37 2 BASE_ PLATE_ L_ XL ベー…
- 7 -

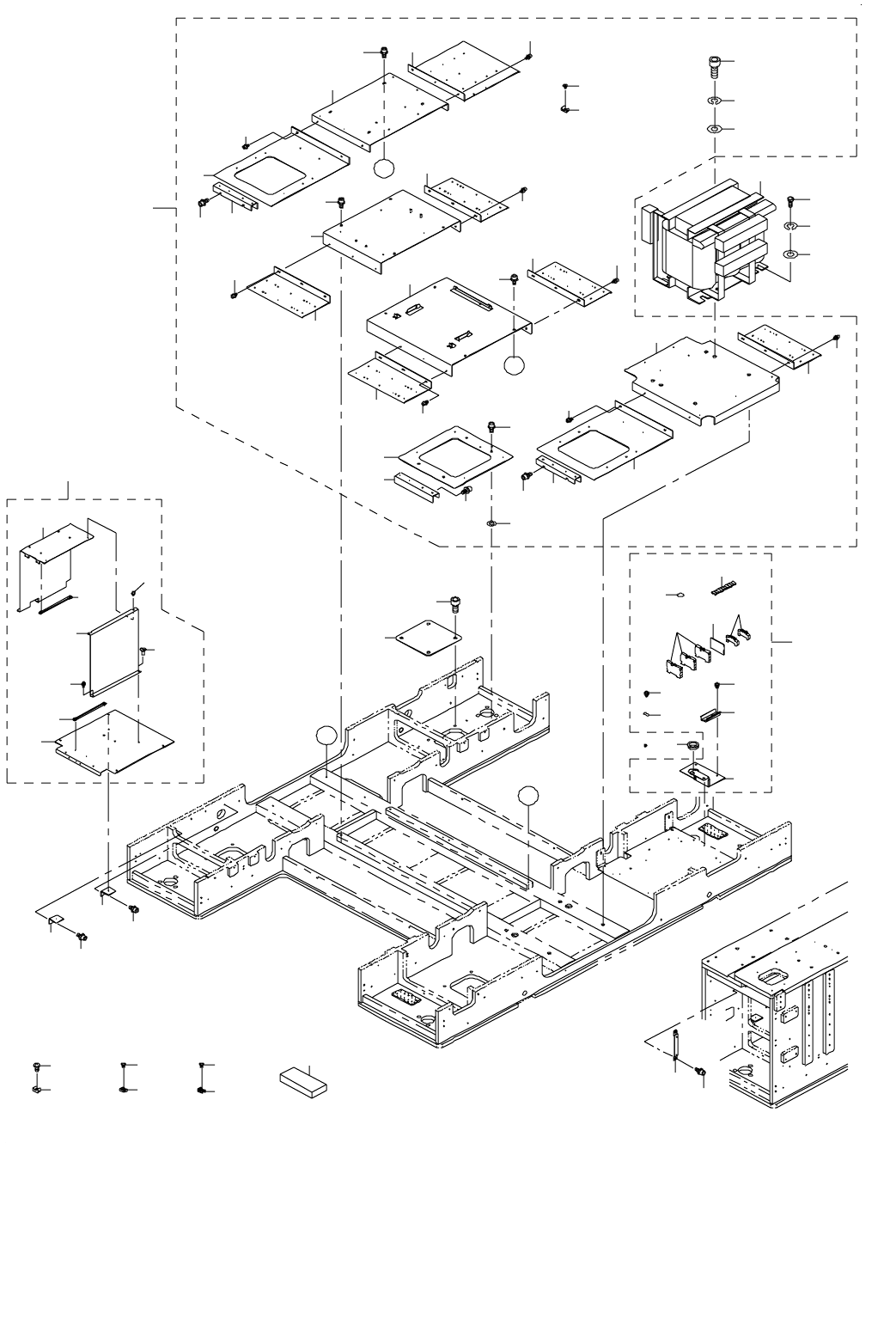

4. BASE FRAME COMPONENTS(4)(TYPE XL)
ベースフレーム関係（２）（ＸＬ 仕様）
25
21
26
29
20
23
24
38
45
2
4
7
9
27
54
46
32
35
36
31
37
37
54
46
30
39
40
41
42
43
33
34
A
A
B
B
5
17
6
6
6
8
10
12
12
13
13
13
13
13
13
13
6
17
17
17
3
6
15
14
17
17
17
16
49
48
47
44
28
22
11
12
17
19
52
53
50
51
8
1
18
55
43
- 8 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR ST ＳＴ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98144 BASE PLATE ASSY 3020 XL
ベースプレート組＿３０２０＿ ＸＬ
1
2 400-71372 BASE_PLATE_L_XL
ベースプレート Ｌ ＿ ＸＬ
(1)
3 400-71369 BASE_PLATE_CL_XL
ベースプレート ＣＬ ＿ ＸＬ
(1)
4 400-71370 BASE_PLATE_CR_XL
ベースプレート ＣＲ ＿ ＸＬ
(1)
5 400-71374 BASE_PLATE_TRANS_XL
ベースプレートトランス＿ ＸＬ
(1)
6 400-71371 DUCT_PLATE_C_XL
ダクトプレート Ｃ ＿ ＸＬ
(5)
7 HX-0045400-00 TIE MOUNT
タイマウント
(19)
8 400-71373 BASE_PLATE_F_XL
ベースプレート Ｆ ＿ ＸＬ
(2)
9 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(19)
10 400-71375 BASE_PLATE_LR_XL
ベースプレート ＬＲ ＿ ＸＬ
(1)
11 400-71376 DUCT_PLATE_LR_XL
ダクトプレート ＬＲ ＿ ＸＬ
(1)
12 400-71378 CABLE_FIX_BR
ケーブルフィクス ＢＲ
(3)
13 SL-6061492-TN BOLT
座金付き六角穴ボルト
(22)
14 WS-1220002-KN SPRING WASHER
ばね座金
(2)
15 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
(2)
16 SM-6123002-TN SCREW M12 L=30
六角穴ボルト Ｍ １２ Ｌ ＝３０
(2)
17 SL-6040892-TN BOLT
座金付き六角穴ボルト
(22)
18 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(4)
19 400-98148 INPUT TERMINAL ASSY XL
入力端子台組 ＸＬ
1
20 HK-0694500-10 BLOCK TERMINAL
ブロックターミナル
(3)
21 400-00530 CARRIER RAIL 75
キャリアレール ７５
(1)
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
23 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
24 HK-0694900-0A BLOCK TERMINAL
ブロックターミナル
(1)
25 100-04109 GROUND MARK
グランドマーク
(3)
26 CM-2001000-01 PE MARK LABEL
ＰＥ マークシール
(1)
27 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1)
28 400-94497 INPUT_TERMINAL_BR
インプットターミナル ＢＲ
(1)
29 HK-0694900-00 BLOCK TERMINAL
ブロックターミナル
(1)
30 400-98151 PCB_BOX_UNIT_XL
ＰＣＢ ＿ボックスユニット ＸＬ
1
31 400-71379 PCB_BASE_XL
ＰＣＢ ベース＿ ＸＬ
(1)
32 400-94467 PCB_COVER_L
ＰＣＢ カバー＿ Ｌ
(1)
33 400-94466 PCB_COVER_R
ＰＣＢ カバー＿ Ｒ
(1)
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
3
5 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
36 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
37 HX-0002600-0A BASE PARTS
基板パーツ
(4)
38
#02
HX-0018800-0F CORD BUSH
コードブッシュ
1
39 HX-0055700-00 TIE MOUNT
タイマウント
6
40 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ ６ Ｌ ＝１２
6
41 400-80833 SPONGE
スポンジ
16
42 HX-0029400-00 FIXED BASE
固定 ベース
28
43 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
39
44 400-71184 TRANSFOMER
トランス
1
45
#01
HX-0057900-00 PERFECT ROCK
パーフェクトロック
1
46 400-94471 BASE_SUPPORT
ベースサポート
4
47 400-71377 TRANS_BOLT_XL
トランスボルト＿ ＸＬ
2
48 WS-1220002-KN SPRING WASHER
ばね座金
2
49 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
2
50 400-94501 MANIFOLD_BR
マニホールド ＢＲ
1
51 SL-6061492-TN BOLT
座金付き六角穴ボルト
2
52 400-94503 CASTER_HOLE_COVER
キャスタホールカバー
4
53 SM-6102002-TN SCREW M10 L=20
角穴ボルト Ｍ １０ Ｌ ＝２０
16
54 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
55 HX-0045400-00 TIE MOUNT
タイマウント
11
- 9 -

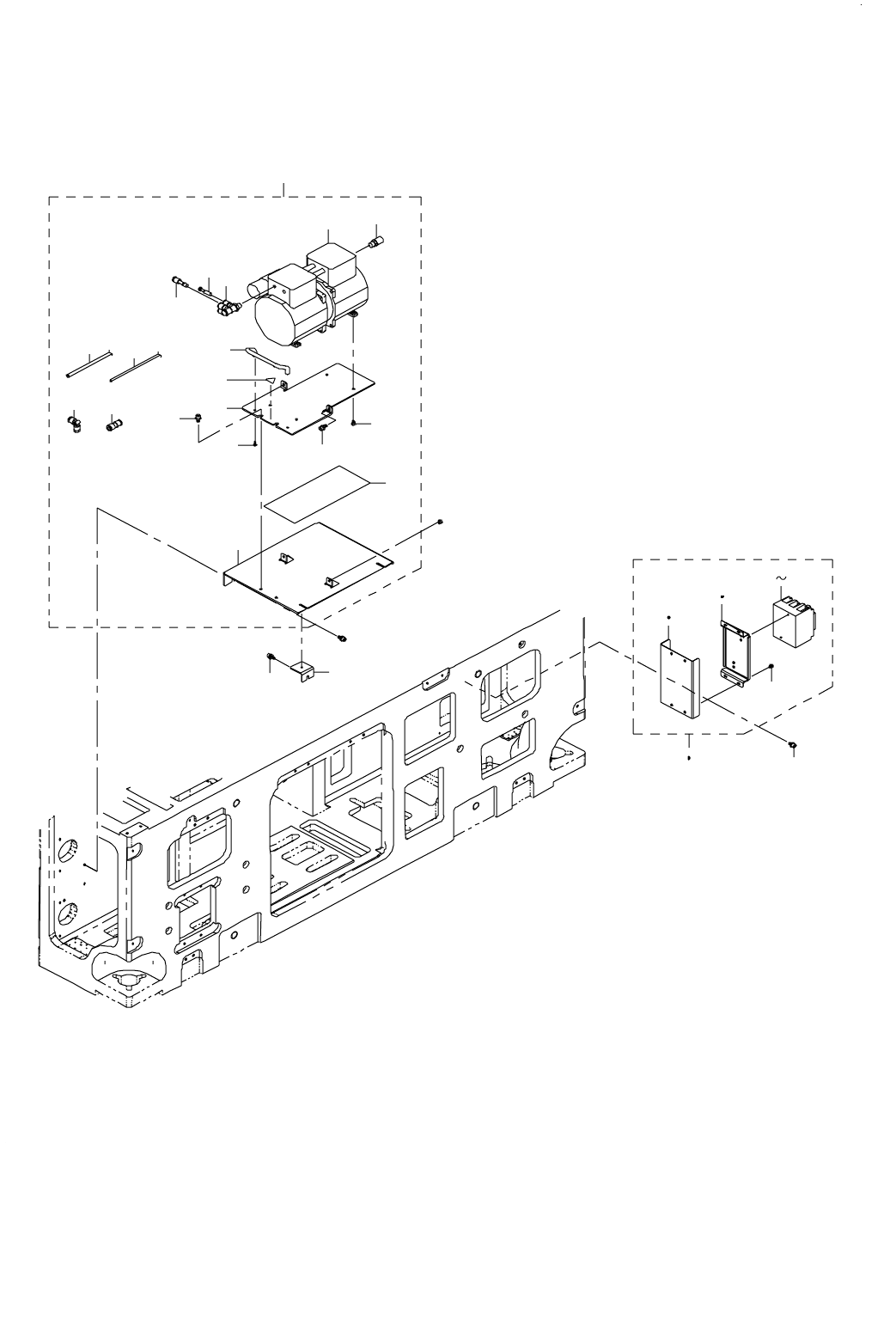

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS(1)
ベースフレーム電装関係（１）
7
20
19
1
15
15
17
18
14
13
8
6
5
4
16
3
2
12
11
10
9
21
22
31
26
29 30
27 28
23 25
