- 17 8 - NO TE( 注記 ) # 01....T YPE M OUNTED ON THE BASE F RAM E. ベースフレーム取付タイプ # 02....T YPE M OU NTED ON T H E FE EDER BANK. フィーダバンク取付タイプ # 03....O NLY FO R MEC H AN ICA L FEEDER BAN K. メカ式フィーダバンク専用 # 04....O NLY FO R EL…
- 177 -

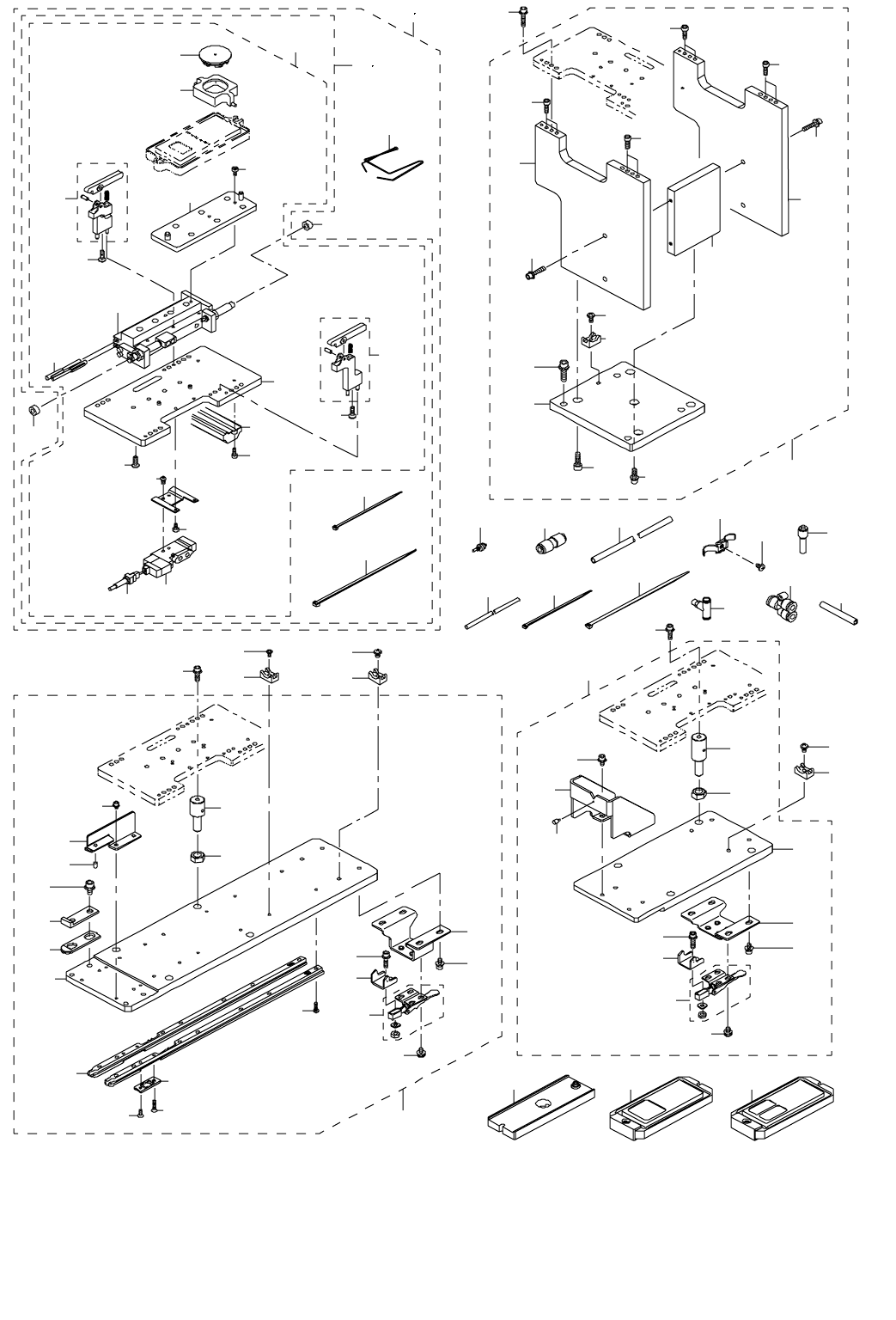

89.FLUXER SUPPLY DEVICE COMPONENTS
フラクサ供給装置関係
29
27
26
30
33
28
34
34
79 78 80
83
27
30
32
31
90
91
23
48
38
39
40
41
42
43
44
45
47
46
86
87
88
89
52
51
21
13
1
2
18
15
14
19
17
16
7
12
18
8
19
19
24
22
5
6
58
57
59
60
61
62
66
67
72
71
54
55
56
65
64
53
81
82
76
75
35
34
34
3 4
25
68
69
70
9
11
20
24
10
92
77
75
63
73
49
36
74
50
37
85
84
- 178 -
NOTE( 注記 ) #01....TYPE MOUNTED ON THE BASE FRAME. ベースフレーム取付タイプ
#02....TYPE MOUNTED ON THE FEEDER BANK. フィーダバンク取付タイプ
#03....ONLY FOR MECHANICAL FEEDER BANK. メカ式フィーダバンク専用
#04....ONLY FOR ELECTRIC FEEDER BANK. 電動式フィーダバンク専用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-45523 FLUXER CYL UNIT PL ASM
フラクサシリンダユニット ＰＬ 組
1
2 #02 400-99143 FLUXER CYL BANK UNIT PL ASM フラクサシリンダバンクユニット ＰＬ 組 1
3
#01
400-42180 FLUXER CYLINDER UNIT ASM
フラクサシリンダユニット組
(1)
4
#02
400-97610 FLUXER CYLINDER BANK UNIT ASM
フラクサシリンダバンクユニット組
(1)
5 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
6 400-44050 FLU XER CYL UNIT
フラクサシリンダユニット
(1)
7 400-44094 FLUX CONTAINER COVER フラクサコンテナーカバー (1)
8 400-44093 FLUX CONTAINER
フラクサコンテナー
(1)
9 400-50208 SLIDING PLATE ASM
スライドプレート組
(1)
10 400-50212 LINEAR SLIDE
リニアスライド
(1)
11 400-50262 BASE PLATE ASM
ベースプレート組
(1)
12 400-50209 RIGHT LEVER HOLDER ASM 右レバーホルダ組 (1)
13 400-50550 TERMINAL STRIP
ターミナルストリップ
(1)
14 400-50215 CYL. SCREW M3-8
シリンダスクリュー Ｍ ３−８
(2)
15 400-50217 LENS SCREW M3-6 BN1593
レンズスクリュー Ｍ ３−６ ＢＮ １５９３
(2)
16 400-50211 SOLENOID VALVE
ソレノイドバルブ
(1)
17 400-50551 SV CABLE ASM ＳＶ ケーブル組 (1)
18 400-50214 CYL. SCREW M3-6
シリンダスクリュー Ｍ ３−６
(8)
19 400-50216 SUNK SCREW M4-12 BN21
ＳＵＮＫ スクリュー Ｍ ４−１２ ＢＮ ２１
(6)
20 400-50549 REED SWITCH
リードスイッチ
(2)
21 400-50210 LEFT LEVER HOLDER ASM
左レバーホルダ組
(1)
22 EA-9500B01-00 CABLE BAND 束線バンド (1)
23 400-66695 FLUX SCRAPER
フラックススクレーパ
(1)
24 400-50485 RUBBER CAP
ゴムキャップ
(2)
25
#01
400-94966 FLUXER BASE ASM
フラクサベース組
1
26
#01
400-44084 BASE FRAME RIB
ベースフレームリブ
(1)
27 #01 400-94738 FLUXER FRAME フラクサフレーム (2)
28
#01
SL-6041492-TN SCREW
座金付き六角穴ボルト
(1)
29
#01
SM-6051602-TN BOLT
六角穴ボルト
(4)
30
#01
SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
31
#01
HX-0029400-00 FIXED BASE
固定ベース
(1)
32 #01 SM-4040801-SC SCREW M4X0.7 L=8 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８ (1)
33
#01
SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
34
#01
SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２
(8)
35
#01
400-94737 FLUXER BASE
フラクサベース
(1)
36 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
4
37
#03
400-94938 FLUXER BASE ASM M
フラクサベース組メカ
1
38 #03 400-93954 ADJUST PIN アジャスタピン (1)
39
#03
400-94909 ADJUST PIN BR
アジャストピンブラケット
(1)
40
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
41
#03
400-93960 FLUXER STUD
フラクサースタッド
(4)
42
#03
400-93958 NUT M8 P1
Ｍ ８ナット Ｐ １
(4)
43 #03 400-94910 ST CLAMP BR M ＳＴ クランプブラケット Ｍ (1)
44
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
45
#03
E1214-726-000 ST CLAMP
スタッカクランプ
(1)
46
#03
E1109-723-000 LOCK HOLDER
ロックホルダー
(1)
47
#03
SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
48 #03 400-93959 FLUXER BASE フラクサベース (1)
49
#03
SL-6041642-TN SCREW
座金付き六角穴ボルト
(1)
50 SL-6041492-TN SCREW
座金付き六角穴ボルト
4
51 HX-0029400-00 FIXED BASE
固定ベース
4
52 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
53 #04 400-94943 FLUXER BASE ASM E フラクサベース組電動 1
54
#04
400-94487 ST CLAMP BR E
ＳＴ クランプブラケット Ｅ
(1)
55
#04
SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
56
#04
E1214-726-000 ST CLAMP
スタッカクランプ
(1)
57
#04
400-93955 FLUXER BASE E
フラクサーベース Ｅ
(1)
58 #04 400-93957 X STOPPER BR Ｘ ストッパーブラケット (1)
59
#04
PH-0400062-C0 PARALLEL PIN TYPEB 4X6
平行ピン Ｂ 種 ４ Ｘ ６
(1)
60
#04
SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
61
#04
400-77518 SLIDE RAIL
スライドレール
(2)
62
#04
SM-3031052-TN SCREW M3 L=10
丸ねじ Ｍ ３ Ｌ ＝１０
(14)
63 #04 ST-1030651-SN TAPPING SCREW D=3 L=6 タッピンねじ Ｄ ＝３ Ｌ ＝６ (2)
64
#04
E1109-723-000 LOCK HOLDER
ロックホルダー
(1)
65
#04
SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
66
#04
400-78576 RAIL CAP
レールキャップ
(2)
67
#04
SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(2)
68 #04 400-77519 PLUNGER PLATE プランジャープレート (2)
69
#04
400-77520 Y STOPPER PLATE
ワイストッパープレート
(2)
70
#04
SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
71
#04
400-93956 FLUXER STUD E
フラクサースタッド Ｅ
(4)
72
#04
400-93958 NUT M8 P1
Ｍ８ナットＰ１
(4)
73 #04 SL-6041642-TN SCREW 座金付き六角穴ボルト (1)
74 SL-6041492-TN SCREW 座金付き六角穴ボルト 4
75 HX-0029400-00 FIXED BASE
固定ベース
2
76 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
77 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
1
78 400-44090 FLUXER PLATE 120/200
フラクサプレート １２０／２００
1
79 400-44165 JIG PLAT ASM 治具プレート組 1
80 400-44091 FLUXER PLATE 30/50/70/100
フラクサプレート ３０／５０／７０／１００
1
81
#02
HX-0024500-00 CABLE CLAMP
ケーブルクランプ
4
82
#02
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
83 PJ-3010400-04 REDUCER
レジューサ
1
84 #01 PJ-3080600-03 Y UNION ユニオンワイ 1
85
#01
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
0.5
86
#02
PJ-0320090-05 NIPPLE
エアカプラニップル
2
87
#02
PJ-3030600-01 STRAIGHT UNION
ストレ−トユニオン
2
88
#02
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
4
89 BT-0400251-EA TUBE HOSE, BLUE ウレタンホース 青 4
90 EA-9500B01-00 CABLE BAND
束線バンド
16
91 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
20
92 PJ-3050600-04 TEE
チーズ
1
- 179 -
90.IONIZER COMPONENTS(1)
イオナイザ関係（１）
11
11
9
3
9
18
9
9
8
12
22
21
20
19
19
10
10
16
4
4
2
1
2
14
15
7
6
13
17
5
