- 18 8 - NO TE ( 注記 ) #01 .. ..FO R EN Ｅ Ｎ 用 RE F.NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 E 2501 - 729 -AA0-D FEEDE R BANK A SM. フィーダバンク組 1 2 E 2501 - 729 -0B0 FEEDE R B ANK (3 0) COM P L . フイ−ダバンク結合 (1 ) 3 E 2…
- 187 -

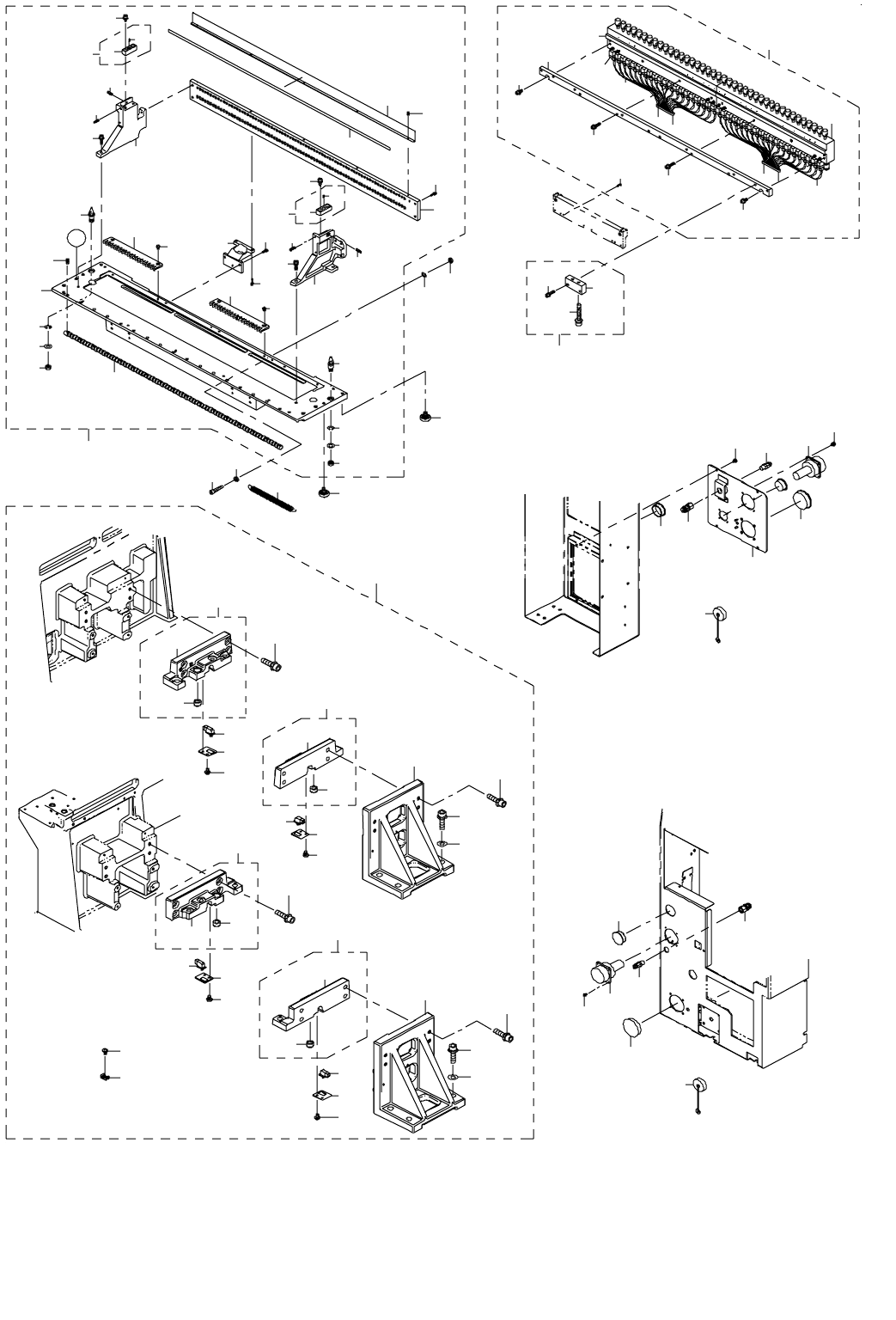

94.M FIXED BANK UNIT COMPONENTS(1)
メカ固定バンクユニット関係（１）
38
42
39
41
44
44
40
43
38
41
40
44
36
39
37
34
43
44
36
42
37
34
33
75
76
78
77
55
51
54
53
52
49
51
50
50
58
56
57
24
19
15
6
5
3
22
16
16
21
8
7
9
31
29
32
23
2
28
31
30
23
11
18
28
17
1
A
11
10
26
27
25
26
27
25
14
13
20
12
4
22
16
16
7
21
9
8
63
72
67
66
71
70
69
61
62
59
68
74
65
60
73
64
47
47
46
48
47
47
46
48
35
45
48
46
48
46
- 188 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2501-729-AA0-D FEEDER BANK ASM.
フィーダバンク組
1
2 E2501-729-0B0 FEEDER BANK (30) COMPL.
フイ−ダバンク結合
(1)
3 E2502-729-000 PLATE STAND L
プレートスタンド Ｌ
(1)
4 E2503-729-000 PLATE STAND R
プレートスタンド Ｒ
(1)
5 E2515-729-000 FIXING PLATE (30)
フィクシングプレート
(1)
6 E2516-729-000 NUMBER PLATE ナンバプレート (1)
7 E2505-729-0A0 MARK ASM.
マーク組
(2)
8 E2601-725-000 MARK
マーク
(1)
9 E2505-729-000 MARK BASE
マークベース
(1)
10 E2504-729-000-A LOCK SHAFT (30)
ロックシャフト
(1)
11 E2513-729-000-A FIXING PLATE B (30)
フィクシングプレート Ｂ
(4)
12 E2608-721-000 PLATE SUPPORT
プレートサポート
(4)
13 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
15 400-98252 POSITION LABEL
ポジションラベル
(1)
16 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(4)
17 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1 7)
18 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(1 2)
19 SL-6041292-TN SCREW 座金付き六角穴ボルト (5)
20 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
22 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
23 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｌ ＝６
(8)
24 SM-6030552-KS SCREW
平ねじ Ｍ ３ Ｌ ＝５
(5)
25 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
26 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
27 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
28 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
29 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
2
30 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5 ばね座金 Ｍ ６ 2
31 NM-6060003-SC NUT M6
六角ナット Ｍ ６
2
32 E2734-721-000 BANK SPRING
バンクスプリング
2
33 401-14138 BANK SUPPORT UNIT
バンクサポートユニット
1
34 401-09098 BANK SUP A
バンクサポート Ａ
(2)
35 HX-0029400-00 FIXED BASE
固定ベース
(4)
36 SL-6104042-TN BOLT
座金付き六角穴ボルト
(8)
37 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(8)
38 401-14139 BANK_SUP_B_L_ASM
バンクサポート Ｂ Ｌ 組
(2)
39 401-09099 BANK_SUP_B_L
バンクサポート Ｂ Ｌ
(1)
40 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
41 401-14140 BANK SUP B R ASM
バンクサポート Ｂ Ｒ 組
(2)
42 401-09100 BANK SUP B R
バンクサポート Ｂ Ｒ
(1)
43 E2623-721-000 BANK LOCATE BUSH B バンクロケートブッシュ Ｂ (1)
44 SL-6083092-TN SCREW
座金付き六角穴ボルト
(1 6)
45 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
46 400-93849 SENSOR_PLATE
センサプレート
(4)
47 400-92511 SWITCH D3DC-3
スイッチ Ｄ ３ ＤＣ −３
(4)
48 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(8)
49 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
50 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
51 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
52 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(2)
53 PV-1303050-00 3-PORT SOLENOID VALVE
３ポート電磁弁
(8 0)
54 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(4)
55 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ ２．６ Ｌ ＝１０
(4)
56 400-00575 DRIVE CYLINDER L ドライブシリンダ Ｌ (1)
57 400-00576 DRIVE CYLINDER R
ドライブシリンダ Ｒ
(1)
58 400-08458 DRIVER SUPPORT
ドライバーサポート
(1)
59 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
1
60 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
61 E2904-700-000 SOCKET
ソケット
1
62 PJ-3010651-06 FEMALE UNION
メスユニオン
1
63 L126E-821-000 HOLE PLUGS HP14
ホールプラグ ＨＰ １４
1
64 400-93799 HOLE PLUGS HP18
ホールプラグ ＨＰ １８
1
65
#01
HK-0429901-9A CAP
キャップ
1
66 401-11313 BANK CONNECTOR P
バンクコネクタ Ｐ
1
67 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
68 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
1
69 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ 4
70 E2904-700-000 SOCKET
ソケット
1
71 PJ-3010651-06 KNIFE UNION
メスユニオン
1
72 L126E-821-000 HOLE PLUGS HP14
ホールプラグ ＨＰ １４
1
73 400-93799 HOLE PLUGS HP18
ホールプラグ ＨＰ １８
1
74
#01
HK-0429901-9A CAP
キャップ
1
75 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポ−ト Ａ 組
2
76 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポート Ａ
(2)
77 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
78 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
- 189 -

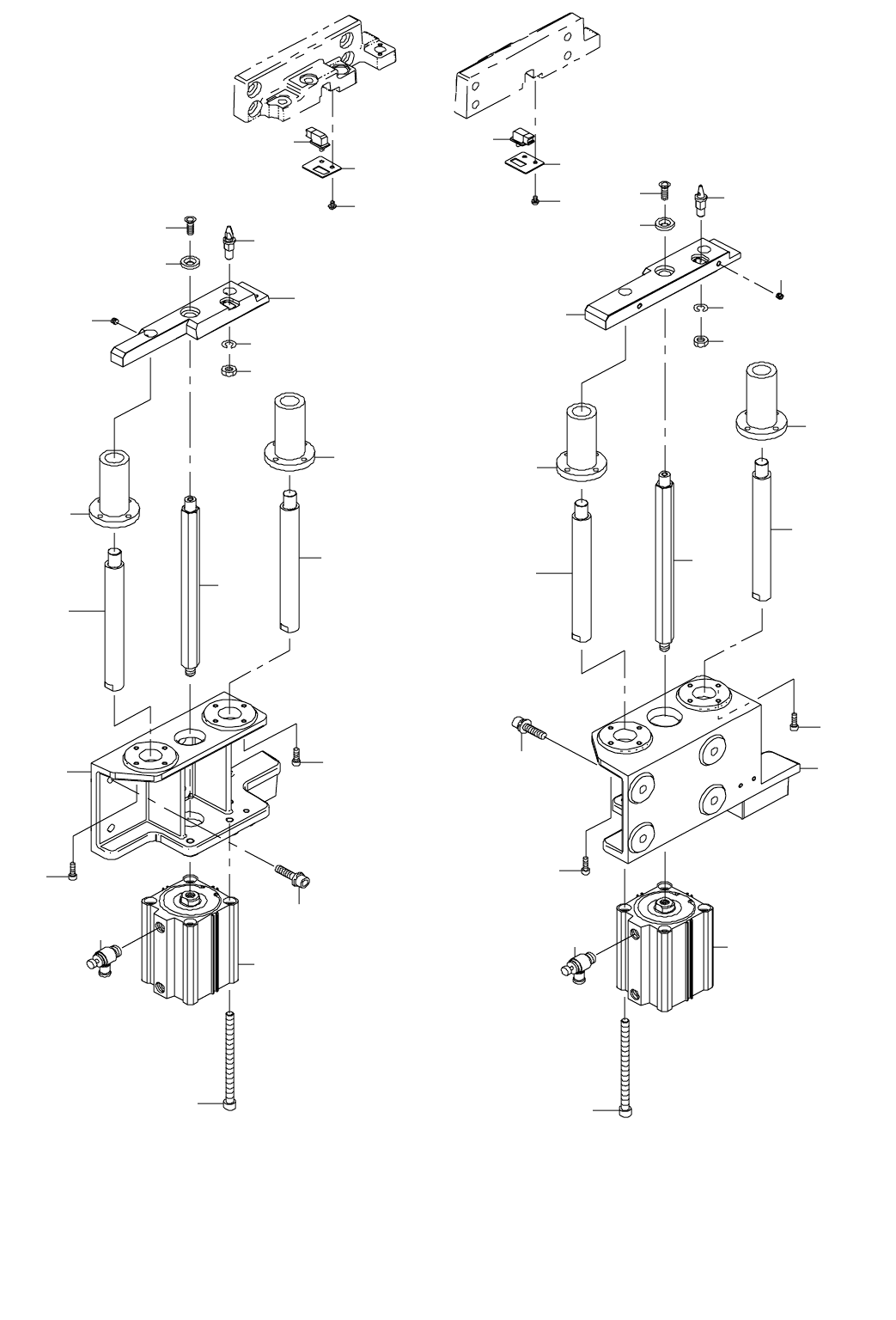

95.M FIXED BANK UNIT COMPONENTS(2)
メカ固定バンクユニット関係（２）
2
3
27
25
24
4
26
10
11
29
30
13
14
15
16
17
1
6
6
6
6
31
31
32
32
33
33
22
22
21
21
7
7
8
8
18
19
20
23
28
9
12
27
5
