- 191 -

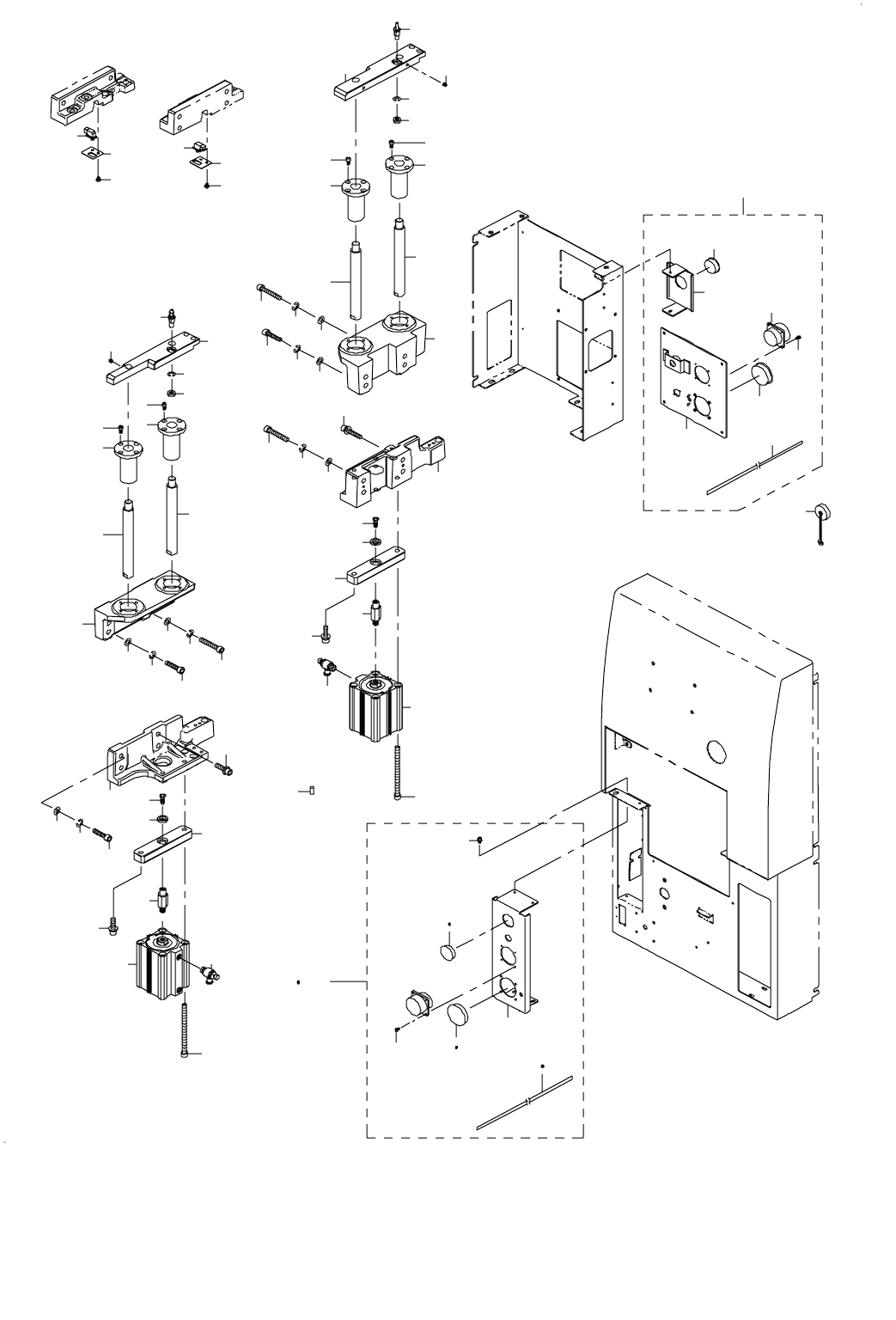

96.M FIXED BANK UNIT COMPONENTS(3)(TYPE XL)
メカ固定バンクユニット関係（３）（ＸＬ 仕様）
50
52
53
54
55 56
48 49
57 58
60
61
64
63
62
66
59
67
65
51
44
25
25
13
12
34
34
18
18
2
2
2
2
23
9
9
39
40
41
42
40
41
38
1
35
35
1
1
35
1
35
47
47
46
46
43
42
36
37
26
33
32
31
30
27
22
21
20
21
20
19
16
15
14
29
28
10
5
4
5
4
3
17
11
7
6
8
45
24
- 192 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 3010(EN) ３０１０（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
8
2 400-93838 LIFTER_SHAFT
リフタシャフト
4
3 400-71360 BANK_SYL_SPT_L
バンクシリンダサポート Ｌ
1
4 SB-8200003-00 BEARING
転がり軸受
2
5 SM-6051002-TN BOLT
六角穴ボルト
8
6 PA-6307503-00 AIR CYLINDER エアシリンダ 1
7 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
8 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ ８ Ｌ ＝１２５
4
9 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
10 400-93984 BANK_LIFTER_M_L
バンクリフター Ｍ ＿ Ｌ
1
11 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
12 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
13 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
1
14 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピン Ｂ ２
1
15 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
1
17 SM-8060552-TP SCREW M6 L=5
止めねじ
2
18 400-93849 SENSOR_PLATE
センサプレート
2
19 400-71362 BANK_SYL_SPT_R バンクシリンダサポート Ｒ 1
20 SB-8200003-00 BEARING
転がり軸受
2
21 SM-6051002-TN BOLT
六角穴ボルト
8
22 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
23 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
24 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ ８ Ｌ ＝１２５
4
25 400-92511 SWITCH D3DC-3
スイッチ Ｄ ３ ＤＣ −３
2
26 400-93985 BANK_LIFTER_M_R
バンクリフター Ｍ ＿ Ｒ
1
27 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
28 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
29 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
1
30 400-93840 BANK_LOCATE_PIN_C2 バンクロケートピン Ｃ ２ 1
31 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
32 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
1
33 SM-8060552-TP SCREW M6 L=5
止めねじ
2
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
35 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
8
36 SL-6083092-TN SCREW
座金付き六角穴ボルト
2
37 SL-6084092-TN BOLT
座金付き六角穴ボルト
2
38 SM-6083502-TN SCREW
六角穴ナボルト
2
39 SM-6085002-TN BOLT
六角穴ボルト
2
40 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
4
41 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
4
42 400-93835 SHAFT_BASE_BLOCK
シャフトベースブロック
2
43 400-71356 BANK_LIFTER_SPT_L バンクリフターサポート Ｌ 1
44 400-71358 BANK_LIFTER_SPT_R
バンクリフターサポート Ｒ
1
45 PS-0500142-KP SPRING PIN
スプリングピン
4
46 SM-6083502-TN SCREW
六角穴ボルト
4
47 SM-6085002-TN BOLT
六角穴ボルト
4
48
#02
400-93753 ASM_BANK_SW_F_M
バンクスイッチ Ｆ ＿ Ｍ 組
1
49 401-19697 ASM_BANK_SW_F_XL
バンクスイッチ Ｆ ＿ ＸＬ 組
1
50
#02
400-93649 BANK_SW_BR_F
バンクスイッチブラケット Ｆ
(1)
51
#02
SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
52 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ ３ Ｌ ＝８
(4)
53
#02
HX-0032600-0M GROMMET
ドーム プラグ
(1)
54 L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ １４
(1)
55
#02
HX-0032600-00 GROMMET
ブッシュ
(1)
56 400-93799 HOLE_PLUGS_HP18 ホールプラグ＿ ＨＰ １８ (1)
57
#02
E2611-721-000 POSITION LABEL A
ポジションラベル Ａ
(1)
58 401-19290 POSITION_LABEL_F
ポジションラベル＿ Ｆ
1
59 400-93759 ASM_BANK_SW_R_M
バンクスイッチ Ｒ ＿ Ｍ 組
(1)
60 400-93651 BANK_SW_BR_R
バンクスイッチブラケット Ｒ
(1)
61 400-85067 HOLE_PLUGS_HP12
ホールプラグ ＨＰ １２
(1)
62 400-93655 BANK_CONNECTOR_BR
バンクコネクターブラケット
(1)
63 400-45436 BANK CABLE ASM
バンクケーブル組
(1)
64 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ ３ Ｌ ＝８
(4)
65 400-93799 HOLE_PLUGS_HP18
ホールプラグ＿ ＨＰ １８
(1)
66 401-19291 POSITION_LABEL_R
ポジションラベル＿ Ｒ
(1)
67
#01
HK-0429901-9A CAP
キャップ
(1)
- 193 -

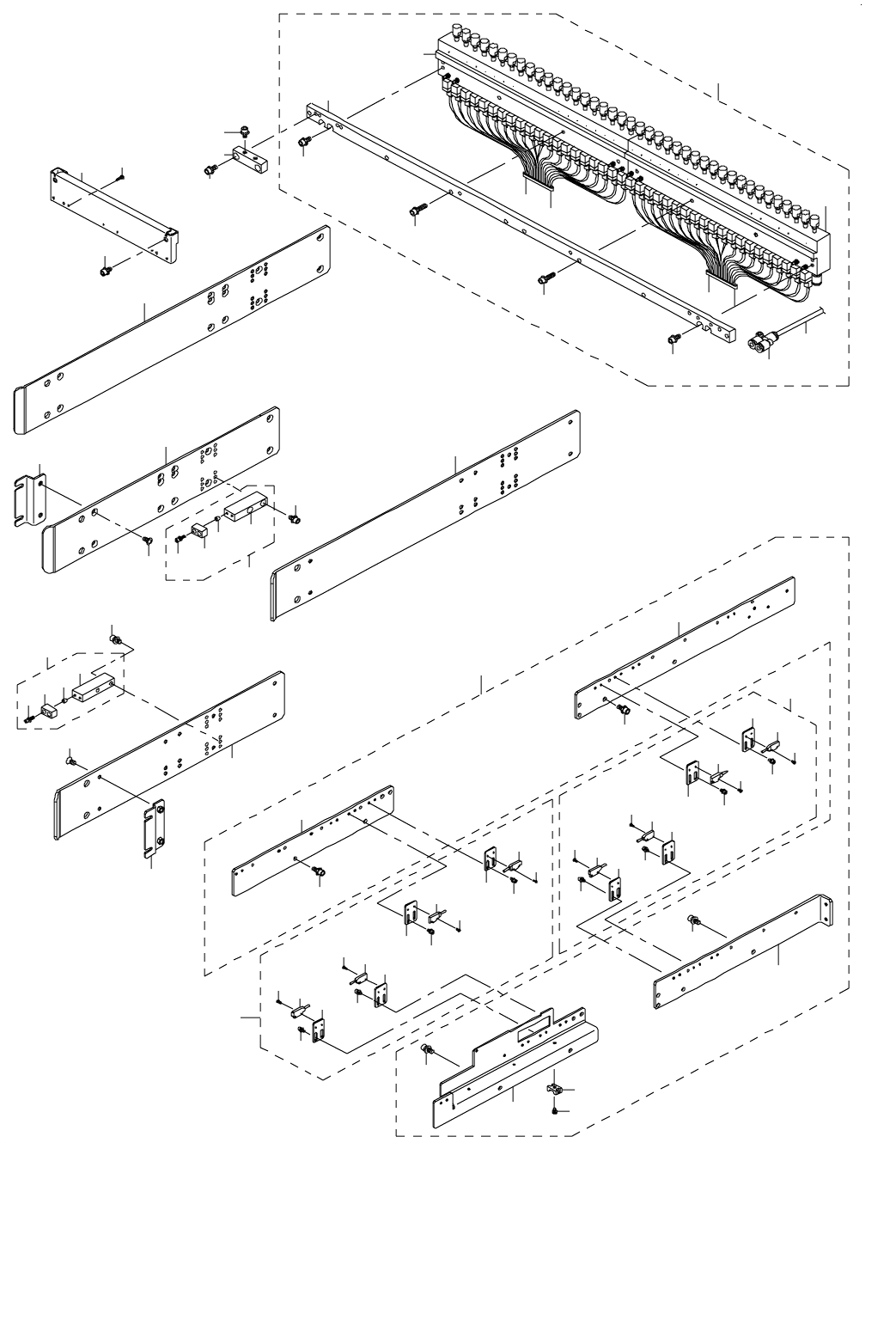

97.M CHANGER TRUCK UNIT COMPONENTS
メカ交換台車ユニット関係
15
25
10
17
21
21
22
22
18
19
20
1
2
2
14
12
9
13
11
3
7
5
6
4
8
42
34
26
38
33
28
32
29
46
43
45
47
46
44
45
47
47
47
45
48
45
46
49
46
38
35
39
39
37
37
39
38
36
37
39
40
37
41
38
31
30
29
29
29
27
16
1
9
3
8
4
5
6
7
23
24
