- 195 -

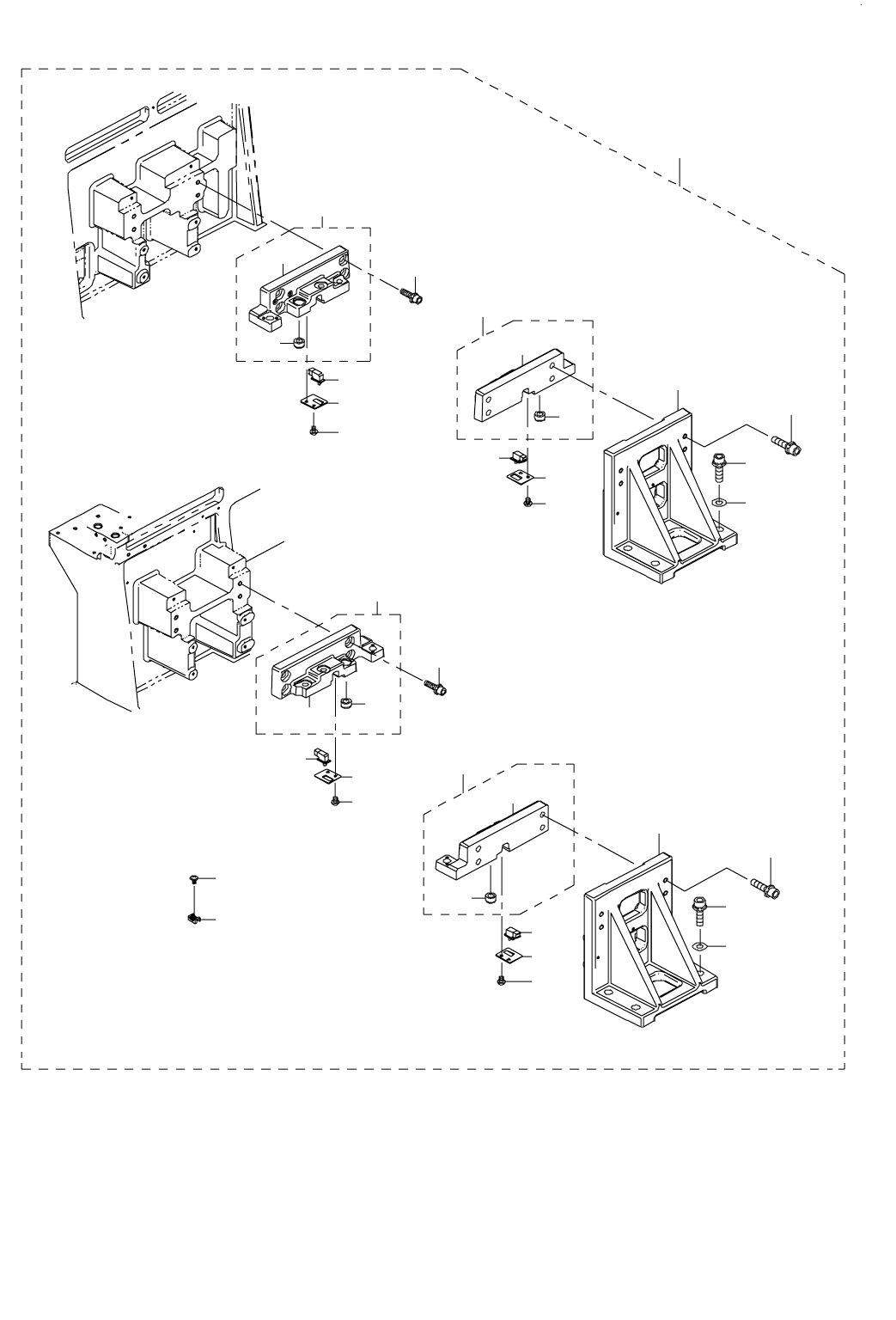

98.E FIXED BANK UNIT COMPONENTS(1)
電動固定バンクユニット関係（１）
1
12
4
5
2
12
4
5
2
15
12
12
15
11
14
16
15
15
14
16
3
13
10
11
9
7
8
8
6
7
6
10
9
16
14
16
14
- 196 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14138 BANK SUPPORT UNIT
バンクサポートユニット
1
2 401-09098 BANK SUP A
バンクサポート Ａ
(2)
3 HX-0029400-00 FIXED BASE
固定ベース
(16)
4 SL-6104042-TN BOLT
座金付き六角穴ボルト
(8)
5 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(8)
6 401-14139 BANK_SUP_B_L_ASM
バンクサポート Ｂ Ｌ 組
(2)
7 401-09099 BANK SUP B L
バンクサポート Ｂ Ｌ
(1)
8 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
9 401-14140 BANK SUP B R ASM
バンクサポート Ｂ Ｒ 組
(2)
10 401-09100 BANK SUP B R
バンクサポート Ｂ Ｒ
(1)
11 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
12 SL-6083092-TN SCREW
座金付き六角穴ボルト
(16)
13 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
14 400-93849 SENSOR_PLATE
センサプレート
(4)
15 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
(4)
16 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(8)
- 197 -

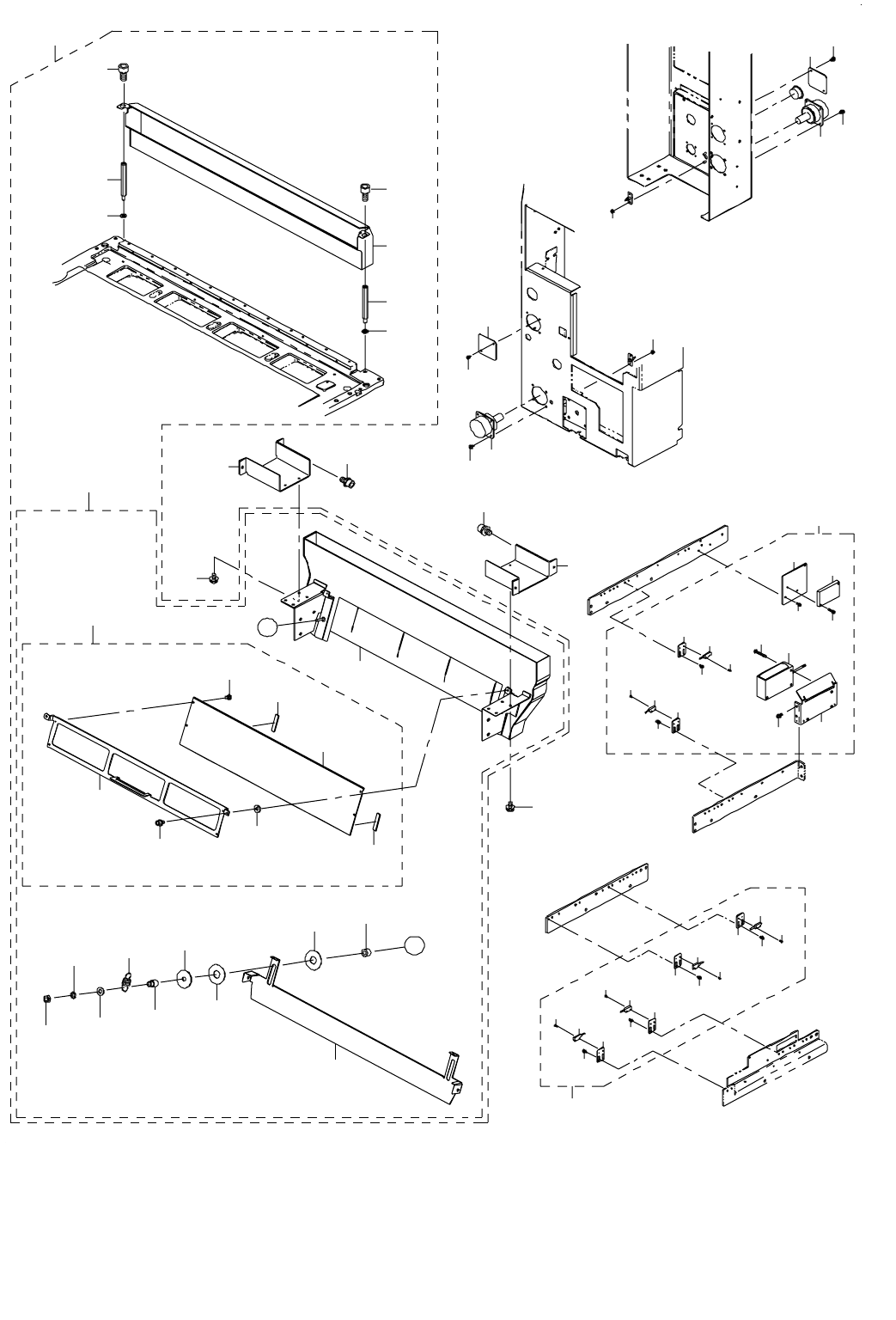

99.E FIXED BANK UNIT COMPONENTS(2)
電動固定バンクユニット関係（２）
10
28
31
24
25
26
27
29
30
18
15
22
20
21
23
23
21
22
19
15
12
16
16
14
14
16
15
13
14
16
17
14
11
15
3
4
1
32
9
8
7
6
2
5
36
37
56
33
55
57
57
56
58
58
38
35
34
35
36
37
47
54
44
41
39
A
A
48
49
46
49
51
50
52
53
43
42
45
40
39
