- 21 2 - NO TE( 注記 ) # 01....F OR WITHO U T CU T TER カッター無し用 # 02....T YPE 950M M ９５０ ＭＭ タイプ REF .NO N O T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 4 0 1-1 2 81 8 T R O L LEY ASM トロリー組 1 2 #02 40 1-20 913 TR OL LE Y_A…
- 211 -

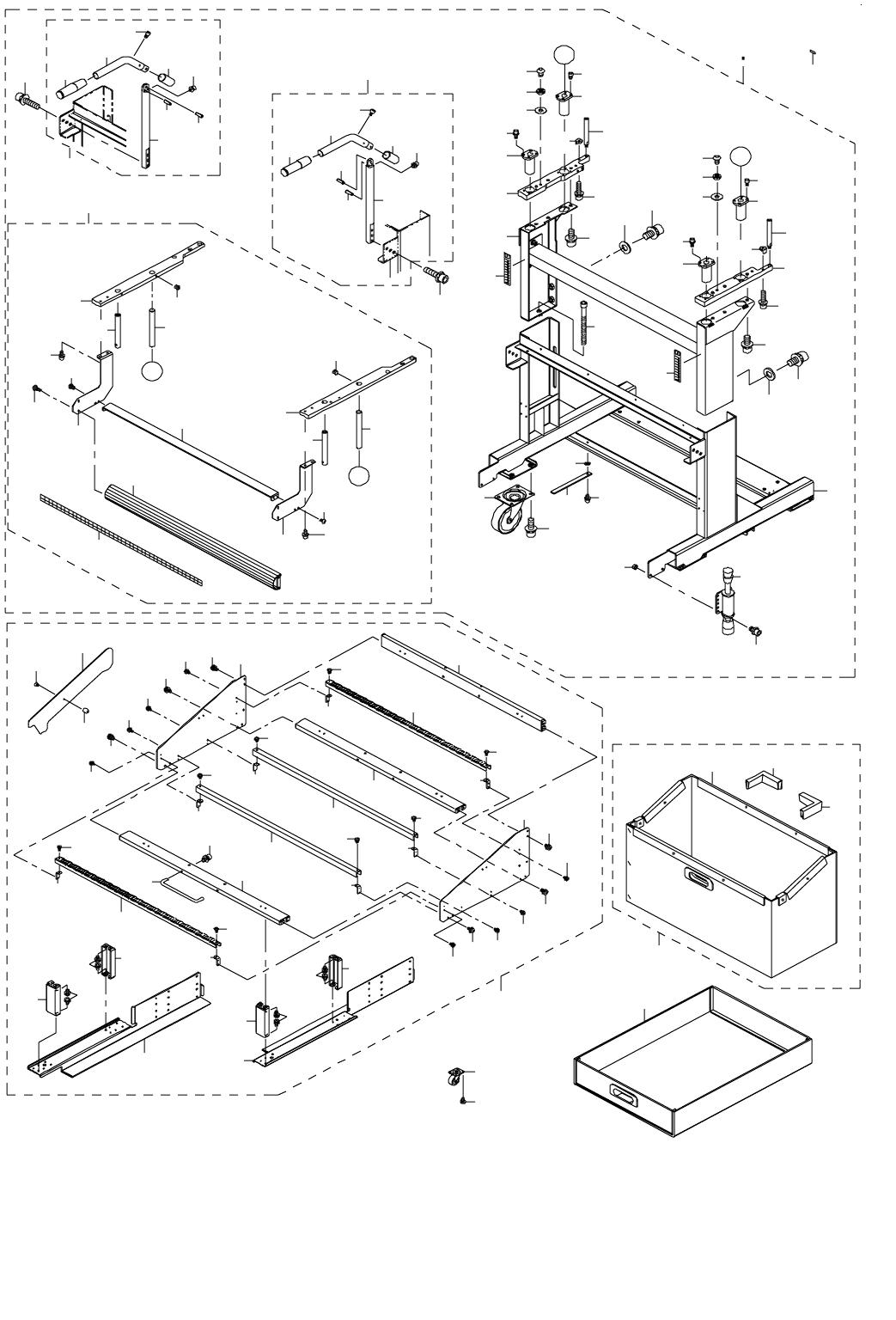

106.E REPLACING OVERALL CHANGER TRUCK COMPONENTS(2)
電動一括交換台車関係（２）
30
47
47
48
53
17
18
19
16
23
32
29
30
27
28
26
22
21
21
22
22
21
3
4
11
8
25
43
24
20
43
44
44
21
42
41
40
42
12
10
15
15
14
39
45
49
50
45
46
29
10
12
8
35
32
34
51
37
36
36
9
7
13
6
33
38
34
31
37
31
38
33
35
1
2
62
63
62
63
63
63
62
62
60
61
59
59
71
73
69
67
69
67
57
55
56
64
66
58
54
72
72
72
72
68
68
71
70
70
70
70
70
69
67
69
67
69
67
69
67
69
67
69
67
70
65
70
70
71
72
72
74
65
3
4
11
24
5
77
76
78
75
A
A
52
B
B
22
25
- 212 -
NOTE( 注記 ) #01....FOR WITHOUT CUTTER カッター無し用
#02....TYPE 950MM ９５０ ＭＭ タイプ
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-12818 TROLLEY ASM
トロリー組
1
2 #02 401-20913 TROLLEY_ASM_950 トロリー組＿９５０ 1
3 WP-0621036-SP WASHER
平座金
(4)
4 SM-3061052-TN SCREW
丸ねじ Ｍ ６ Ｌ ＝１０
(4)
5 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿ Ｌ ７０
(1)
6 400-94837 TROLLEY UPPER
トロリーアッパー
(1)
7 401-10302 TROLLEY BOTTOM トロリーボトム (1)
8 400-01730 SCALE MARKS SEAL
メモリシール
(2)
9 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
10 WP-1052001-SC WASHER 10.5X21X2
平座金みがき丸 Ｍ １０
(4)
11 400-89239 E TROLLEY PLATE
Ｅ トロリープレート
(4)
12 SL-6102042-TN SCREW 座金付き六角穴ボルト (4)
13 401-47459 TROLLEY STOPPER BLOCK R
トロリーストッパーブロック Ｒ
(1)
14 401-47458 TROLLEY STOPPER BLOCK L
トロリーストッパーブロック Ｌ
(1)
15 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
16 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ ６ Ｘ １ １種
(4)
17 400-94859 CASTER 107N キャスター １０７ Ｎ (4)
18 SL-6082092-TN BOLT
座金付き六角穴ボルト
(16)
19 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
20 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(4)
22 SM-6040602-TN BOLT 六角穴ボルト (16)
23 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
24 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
25 SL-6062592-TN SCREW
座金付き六角穴ボルト
(2)
26 SL-6041292-TN SCREW
座金付き六角穴ボルト
(1)
27 400-23476 FG GUM SHEET ＦＧ ゴムシート (1)
28 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
29 SL-6083092-TN SCREW
座金付き六角穴ボルト
(6)
30 400-94928 TROLLEY HANDLE ASM
トロリーハンドル組
(2)
31 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
32 SL-6040642-TN BOLT 座金付き六角穴ボルト (1)
33 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
34 400-94854 HANDLE SHAFT ET
ハンドルシャフト ＥＴ
(1)
35 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
36 PS-0400122-KP SPRING PIN
スプリングピン
(2)
37 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(1)
38 E2635-729-000 HANDLE SLIDER ハンドルスライダ (1)
39 401-12820 TROLLEY TAPE GUIDE ASM
トロリーテープガイド組
(1)
40 401-27990 BANK_PLATE_R
バンクプレート Ｒ
(1)
41 401-27989 BANK_PLATE_L
バンクプレート Ｌ
(1)
42 401-28047 LINEAR_SHAFT
リニアシャフト
(2)
43 SM-8060552-TP SCREW M6 L=5 止めねじ (4)
44 400-98942 SUPPORT SHAFT
サポートシャフト
(2)
45 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
46 401-10311 TAPE GUIDE BR R
テープガイドブラケット Ｒ
(1)
47 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
48 401-10312 TAPE GUIDE SUPPORT テープガイドサポート (1)
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
50 400-94372 TAPE GUIDE BR C
テープガイドブラケット Ｃ
(1)
51 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦ ポジションラベル（４０）＿２
(1)
52 401-10310 TAPE GUIDE BR L
テープガイドブラケット Ｌ
(1)
53 E4981-700-000 LABEL ＥＰＲＯＭ 用ブランクラベル 1
54 401-10289 TRASH BOX
トラッシュボックス
1
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
16
56 400-94860 TH CASTER
ＴＨ キャスター
4
57 401-14554 TAPE HOLDER ASM
テープホルダ組
1
58 400-84676 SEPARATION PLATE セパレーションプレート (20)
59 401-10291 REEL FIXING BAR40
リールフィキシングバー４０
(2)
60 401-10286 TRASH BOX FRAME L
トラッシュボックスフレーム Ｌ
(1)
61 401-10287 TRASH BOX FRAME R
トラッシュボックスフレーム Ｒ
(1)
62 401-10290 TAPE HOLDER FOOT
テープホルダ足
(4)
63 SL-4040891-SC SCREW M4X8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (16)
64 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(20)
65 401-10285 TAPE HOLDER PL
テープホルダ ＰＬ
(2)
66 E1612-706-C00 REEL SH
リール ＳＨ
(20)
67 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
68 400-94863 TAPE SUPPORT テープサポート (2)
69 400-84674 REEL SUPPORT ANGLE
リールサポートアングル
(8)
70 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(16)
71 400-94862 TAPE HOLDER BR 1
テープホルダーブラケット１
(3)
72 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(12)
73 400-94864 TAPE HOLDER HANDLE テープホルダハンドル (1)
74 SL-6051092-TN BOLT 座金付き六角穴ボルト (2)
75
#01
400-94513 TRASH BOX L
トラッシュボックス Ｌ
1
76 400-25327 CORNER PIECE B1
コーナーピース Ｂ １
(2)
77 400-94959 TRASH_BOX_L_A
トラッシュボックスＬ＿Ａ
(1)
78 400-25326 CORNER PIECE A1
コーナーピース Ａ １
(2)
- 213 -

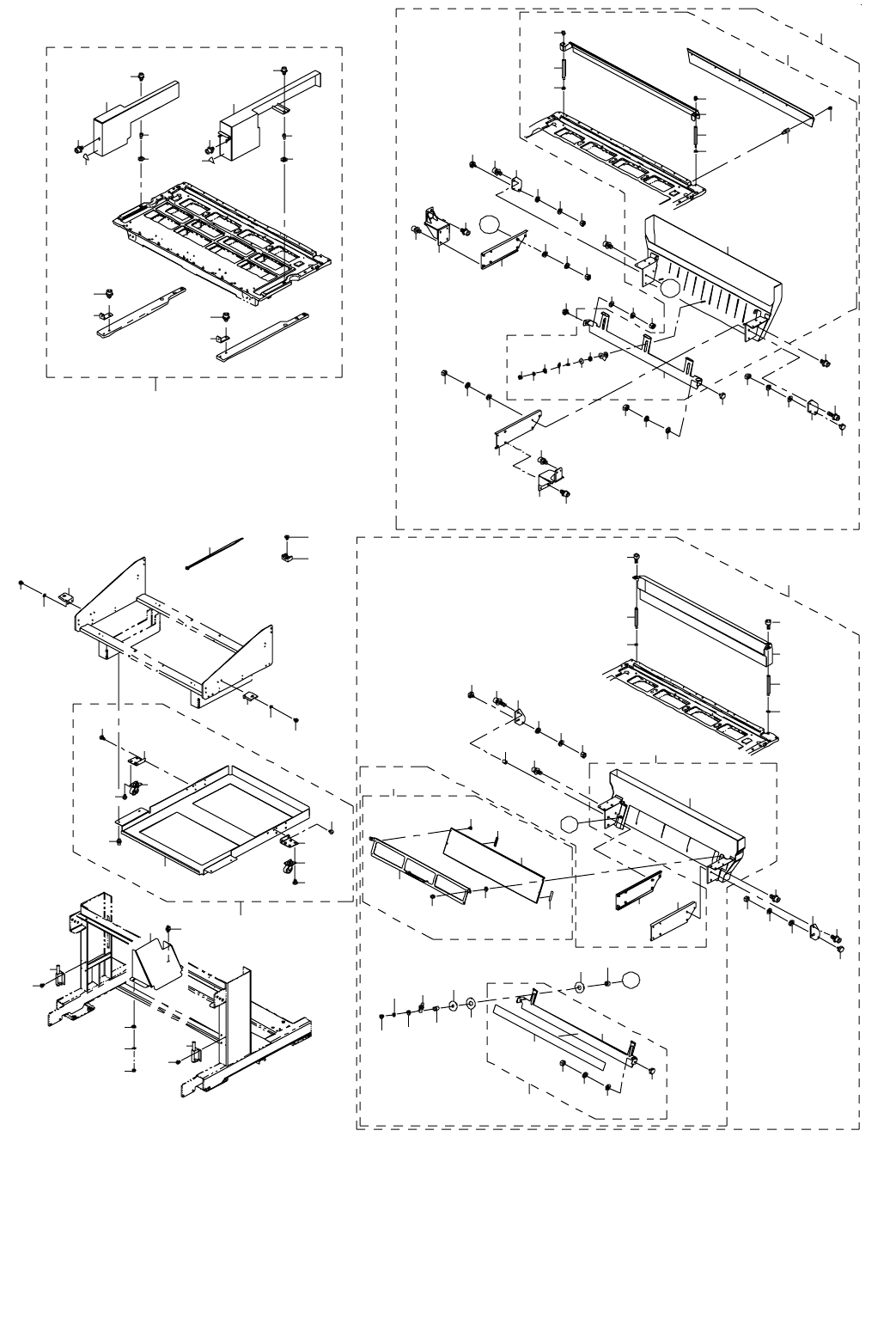

107.E REPLACING OVERALL CHANGER TRUCK COMPONENTS(3)
電動一括交換台車関係（３）
11
40
38
39
37
40
38
39
37
41
41
32
41
41
12
26
27
25
28
24
23
22
21
20
36
40
38
39
35
33
34
37
36
31
30
31
31
30
43
29
16
19
18
17
15
14
16
15
14
13
1010
9
96
95
1
9
2
8
5
4
4
5
8
88
85
85
84
83
83
84
96
95
89
92
91
94
93
92
91
90
94
93
99
98
97
7
7
6
6
3
87
101
102
100
86
44
76
71
75
66
53
59
58
67
60
65
62
63
50
49
47
48
52
68
52
51
B
B
69
61
64
46
81
80
80
81
79
78
79
45
70
77
82
71
72
73
74
82
74
73
72
76
76
54
55
56
57
69
42
37
40
38
39
40
38
39
A
A
