- 21 9 - 110. E RE PLA CING OVER ALL C HA NGER TRU CK C OMPONE NTS (6)( TYP E X L) 電動一括交換台車関係（６） （ＸＬ 仕様） 4 4 2 3 6 6 7 7 11 12 15 16 17 18 19 20 21 22 23 14 34 35 36 37 38 3 9 24 26 25 26 27 27 27 8 1 10 45 46 42 43 44 4…
- 218 -
NOTE( 注記 ) #01....FOR WITHOUT CUTTER カッター無し用
#02....FOR EN,9500MM ＥＮ，９５０ ＭＭ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94893 TROLLEY_ASM
トロリー組
1
2
#02
401-20911 TROLLEY_ASM_950
トロリー組＿９５０
1
3 WP-0621036-SP WASHER
平座金
(4)
4 SM-3061052-TN SCREW
丸ねじ Ｍ ６ Ｌ ＝１０
(4)
5 SM-6051002-TN BOLT
六角穴ボルト
(4)
6 400-94837 TROLLEY_UPPER トロリーアッパー (1)
7 400-94322 TROLLY_BOTTOM
トロリーボトム
(1)
8 400-01730 SCALE MARKS SEAL
メモリシール
(2)
9 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
10 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(4)
11 400-89239 E_TROLLEY_PLATE
Ｅ トロリープレート
(4)
12 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
13 401-47459 TROLLEY_STOPPER_BLOCK_R
トロリストッパブロック Ｒ
(1)
14 401-47458 TROLLEY_STOPPER_BLOCK_L
トロリストッパブロック Ｌ
(1)
15 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
16 401-52318 BASE_GUIDE_BR_CL_10VA
ベースガイドブラケット ＣＬ ＿１０ ＶＡ
(2)
17 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
18 SL-6083092-TN SCREW
座金付き六角穴ボルト
(3)
19 E2711-721-000 TROLLEY STOPPER トロリーストッパー (2)
20 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(4)
22 SM-6040602-TN BOLT
六角穴ボルト
(1 6)
23 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿ Ｌ ７０
(1)
24 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
25 SL-6062592-TN SCREW
座金付き六角穴ボルト
(2)
26 SL-6061242-TN BOLT
座金付き六角穴ボルト
(8)
27 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
28 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
30 NM-6060003-SC NUT M6 六角ナット Ｍ ６ (8)
31 400-94859 CASTER_107N
キャスター １０７ Ｎ
(4)
32 SL-6082092-TN BOLT
座金付き六角穴ボルト
(1 6)
33 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
34 400-94928 TROLLEY_HANDLE_ASM
トロリーハンドル組
(2)
35 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
36 400-94854 HANDLE_SHAFT_ET
ハンドルシャフト ＥＴ
(1)
37 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
38 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
39 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
40 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
41 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(1)
42 PS-0400122-KP SPRING PIN
スプリングピン
(2)
43 400-94929 TROLLEY_TAPE_GUIDE トロリーテープガイド組 (1)
44 400-94833 BANK_PLATE_R
バンクプレート Ｒ
(1)
45 400-94834 BANK_PLATE_L
バンクプレート Ｌ
(1)
46 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
47 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
48 400-98942 SUPPORT_SHAFT
サポートシャフト
(2)
49 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦ ポジションラベル（４０）＿２
(1)
50 400-94370 TAPE_GUIDE_BR_L
テープガイドブラケット Ｌ
(1)
51 400-94371 TAPE_GUIDE_BR_R
テープガイドブラケット Ｒ
(1)
52 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
53 400-94372 TAPE_GUIDE_BR_C
テープガイドブラケット Ｃ
(1)
54 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(4)
55 400-94373 TAPE_GUIDE_SUPPORT_BR
テープガイドサポートブラケット
(1)
56 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (4)
57 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
16
58 400-94850 CASTER_BR
キャスターブラケット
2
59 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
60 400-94860 TH_CASTER
ＴＨ キャスター
4
61
#01
400-94513 TRASH_BOX_L
トラッシュボックス Ｌ
1
62 400-94858 TRASH_BOX
トラッシュボックス
1
63 400-94930 TAPE HOLDER C ASM
テープホルダ Ｃ 組
1
64 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(2 0)
65 400-94849 TAPE_HOLDER_PL
テープホルダプレート
(2)
66 400-94865 TAPE_FIXING_BAR
テープフィキシングバー
(2)
67 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 2)
68 400-94863 TAPE_SUPPORT
テープサポート
(3)
69 400-84674 REEL_SUPPORT_ANGLE リールサポートアングル (6)
70 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 8)
71 400-94862 TAPE_HOLDER_BR_1
テープホルダーブラケット１
(4)
72 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1 6)
73 400-94864 TAPE_HOLDER_HANDLE
テープホルダハンドル
(1)
74 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
75 400-84676 SEPARATION_PLATE
セパレーションプレート
(2 0)
76 E1612-706-C00 REEL SH
リール ＳＨ
(2 0)
77 E4981-700-000 LABEL
ＥＰＲＯＭ 用ブランク ラベル
1
- 219 -

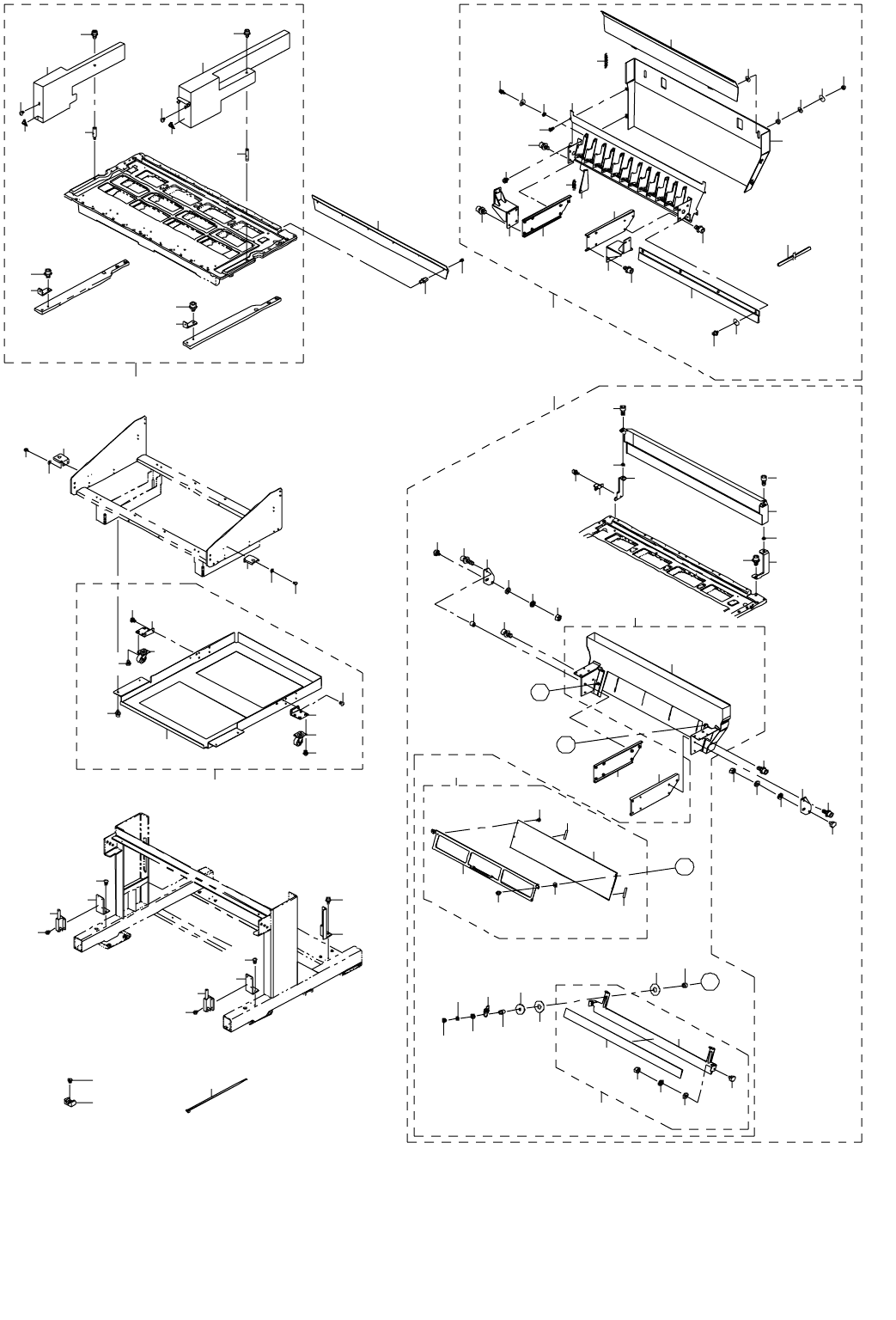

110.E REPLACING OVERALL CHANGER TRUCK COMPONENTS(6)(TYPE XL)
電動一括交換台車関係（６）（ＸＬ 仕様）
4
4
2
3
6
6
7
7
11
12
15
16
17
18
19
20
21
22
23
14
34
35
36
37
38 39
24
26
2526
27
27
27
8
1
10
45
46
42
43
44
45
46
43
44
41
47
48
50
49
47
48
49
50
52
51
51
52
53
53
54
55
40
5
9
9
8
5
17
28
29
27
13
30
31
32
33
89
80
79
78
77
97
97
93
94
95
95
94
93
92
91
98
90
65
64
57
64
58
58
67
87
84
82
B
B
68
69
66
69
71
70
72
73
86
85
88
83
82
75
76
74
81
96
92
97
56
A
A
91
61
60
59
62
63
- 220 -
NOTE( 注記 ) #01....FOR WITH CUTTER カッター有り用
#02....ELECTRIC CUTTER REV.B USE 電動カッター ＲＥＶ．Ｂ 時使用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400 -9 4895 T ROLLEY_S AFTY_CO VER トロリーセーフティカバー組 1
2 401 -3 8847 T ROLLEY_S AFTY_CO VER _R_ B トロリーセーフティカバー Ｒ ＿ Ｂ (1)
3 400 -9 9020 T ROLLEY_S AFTY_CO VER _L トロリーセーフティカバー Ｌ (1)
4 400 -9 4724 T OR OLLEY _SHAFT_ 40 トロリーシャフト４０ (2)
5 SL- 605109 2-TN BOLT
座金付き六角穴ボルト
(2)
6 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
(2)
7 SL- 606109 2-TN SCR EW
座金付き六角穴ボルト
(4)
8 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
9 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
10 400-94896 TOROLLEY_TAPE_GUIDE_ASM
トロリーテープガイド組
1
11 400-94527 TAPE_GUIDE_A
テープガイド Ａ
(1)
12 400-98911 TAPE_GUIDE_B
テープガイド Ｂ
(1)
13 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
14 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (2)
15 400-94529 TAPE_GUIDE_INNER テープガイドインナー (1)
16 400-94530 GUIDE_SPACER ガイドスペーサ (2)
17 400-98072 SLIDE_WASHER スライドワッシャー (4)
18 WP-0451016-SP WASHER 4.5X20X1 平座金 ４．５ Ｘ ２０ Ｘ １ (2)
19 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(2)
20 400-94926 SPRING_5.99N
スプリング＿５．９９ Ｎ
(2)
21 400-94879 BURASH
ブラシ
(1)
22 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(4)
23 SL-6040642-TN BOLT
座金付き六角穴ボルト
(4)
24 400-93982 BASE_GUIDE_BR_A
ベースガイドブラケット Ａ
(1)
25 400-93983 BASE_GUIDE_BR_B
ベースガイドブラケット Ｂ
(1)
26 400-94965 BASE_GUIDE_BR_C
ベースガイドブラケット Ｃ
(2)
27 SL-6061292-TN SCREW
座金付き六角穴ボルト
(18)
28 400-98973 PLATE プレート (12)
29 400-94538 SPACER スペーサ (24)
30 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ ３ Ｌ ＝８ (24)
31 WP-0431005-SP PLAIN WASHER 平座金 (24)
32 400-94891 SPRING_0.69N スプリング０．６９ Ｎ (12)
33 HX -00096 00-00 EDGE BUSHI NG
エッジングブッシュ
(0.8)
34 400-93579 TAPE_GUIDE_BR
テープガイドブラケット
1
35 400-93580 TAPE_GUIDE_SD
テープガイドスタッド
6
36 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
6
37 HX-0029400-00 FIXED BASE
固定ベース
3
38 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
3
39 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
3
40
#01
400-94878 TRASH BOX HOLDER ASM
トラッシュボックスホルダ組
1
41 400-94848 TRASH_BOX_FLAME
トラッシュボックスフレーム
(1)
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
43 400-94851 SUB_CASTER_BR サブキャスターブラケット (2)
44 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
45 400-94860 TH_CASTER ＴＨ キャスター (2)
46 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (8)
47 400-94861 SLIDE_BOLT
スライドボルト
2
48 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
8
49 400-94855 LOCK_BR
ロックブラケット
2
50 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
51 400-94856 TH_LOCK_BR
ＴＨ ロックブラケット
2
52 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
4
53 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
4
54
#01
400-94857 CUTTER_PUSHER
カッタープッシャ
1
55
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
56
#02
401-26513 TROLLEY_TAPE_GUIDE_ASM_REV_B
トロリーテープガイド組＿ ＲＥＶ ＿ Ｂ
1
57 401-38828 TAPE_GUIDE_A テープガイド＿ Ａ (1)
58 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ (4)
59 401-38831 TAPE_GUIDE_FIX_BR_L_A テープガイド固定ブラケット Ｌ ＿ Ａ (1)
60 401-38832 TAPE_GUIDE_FIX_BR_L_B テープガイド固定ブラケット Ｌ ＿ Ｂ (1)
61 401-38833 TAPE_GUIDE_FIX_BR_R
テープガイド固定ブラケット Ｒ
(1)
62 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
63 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
64 SM-6061202-TN BOLT
六角穴ボルト
(2)
65 401-26049 TAPE_GUIDE_B_ASM_TROLLEY
テープガイド＿ Ｂ ＿組＿トロリー
(1)
66 401-38836 TAPE_GUIDE_B
テープガイド＿８
(1)
67 401-26047 SHUTER_ASM
シャッター組
(1)
68 401-38829 SHUTTER_PLATE
シャッタープレート
(1)
69 401-38835 MAGNET_RUBBER_SHEET
マグネットラバーシート
(2)
70 401-38837 UPDC_HANDLE_BR
ＵＰＤＣ ＿ハンドル＿ ＢＲ
(1)
71 SM-3030552-TN SCREW M3 L=5 丸ねじ Ｍ ３ Ｌ ＝５ (4)
72 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (2)
73 401-38507 WSHER_TM-147-1 抜け止め防止ワッシャ ＴＭ −１４７−１ (2)
74 401-26048 SLIDE_GUIDE_ASM_TROLLEY スライドガイド組＿トロリー (1)
75 401-38830 SLIDE_GUIDE
スライドガイド
(1)
76 401-38838 SHUTTER_FILM
シャッター＿フィルム
(1)
77 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
78 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(2)
79 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
80 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
81 401-50864 GUIDE_SPACER_55
ガイドスペーサ＿５５
(2)
82 400-98072 SLIDE_WASHER
スライドワッシャー
(4)
83 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
84 400-56921 SPRING STUD
スプリングスタッド
(2)
85 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (2)
86 WS-0410002-KN SPRING WASHER M4 ばね座金 Ｍ ４ (2)
87 NM-6040001-SC NUT M4X0.7 TYPE1 六角 ナット Ｍ ４ Ｘ ０．７ １種 (2)
88 401-11184 SLIDE_GUIDE_SP スライドガイド＿ ＳＰ (2)
89 400-93982 BASE_GUIDE_BR_A
ベースガイドブラケット Ａ
(1)
90 400-93983 BASE_GUIDE_BR_B
ベースガイドブラケット Ｂ
(1)
91 401-50866 BRG_SUPPORT
ＢＲＧ ＿サポート
(2)
92 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
93 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(2)
94 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
95 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
96 401-50865 GUIDE_SPACER_135
ガイドスペーサ＿５５
(2)
97 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
98 SL-6062592-TN SCREW
座金付き六角穴ボルト
(2)
