- 22 3 - 112. M / E R EPL AC I NG O VE RA LL CH A NG ER TR UC K CO MPON ENT S(2) メカ／電動一括交換台車関係（２） 41 40 39 38 42 37 42 38 40 39 41 37 43 43 23 23 22 22 47 34 32 31 25 26 28 28 33 30 35 29 9 24 2 45 46 81 9 20 21 36 27 5 …
- 222 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14145 DRIVE CYLINDER LIFT UNIT
ドライブシリンダリフトユニット
1
2 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
3 400-93844 DC GUIDE BLOCK L
ドライブシリンダガイドブロック Ｌ
(1)
4 400-93845 DC GUIDE BLOCK R
ドライブシリンダガイドブロック Ｒ
(1)
5 SB-7100002-00 SLIDE BEARING
スライド軸受
(4)
6 RC-1900002-KP C RING Ｃ 形止め輪 (4)
7 401-10300 DC GUIDE SHAFT
ドライブシリンダガイドシャフト
(2)
8 401-10301 SHAFT CLAMP BR
シャフトクランプブラケット
(2)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(8)
10 401-10294 SHAFT CLAMP BR B
シャフトクランプブラケット Ｂ
(2)
11 401-10293 SHAFT CLAMP BR A
シャフトクランプブラケット Ａ
(2)
12 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
14 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
15 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
16 400-71364 DRV SYL SPT
ドライブシリンダサポート
(2)
17 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
18 401-10292 DRV CYL BR
ドライブシリンダブラケット
(2)
19 SL-6082092-TN SCREW M8 L=20 座金付き六角穴ボルト Ｍ ８ Ｌ ＝２０ (4)
20 400-94348 CYLINDER CDM2B40-200
シリンダ ＣＤＭ ２ Ｂ ４０−２００
(2)
21 400-93831 DRIVE CYLINDER UNIT
ドライブシリンダユニット
1
22 400-93843 DRIVER SUPPORT
ドライバサポート
(1)
23 400-00575 DRIVE CYLINDER L
ドライブシリンダ Ｌ
(1)
24 400-00576 DRIVE CYLINDER R
ドライブシリンダ Ｒ
(1)
25 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
26 SL-6052592-TN BOLT
座金付き六角穴ボルト
(6)
27 SL-6083092-TN SCREW M8 L=30
座金付き六角穴ボルト Ｍ ８ Ｌ ＝３０
8
28 401-10119 B LIF FRAME R
バンクリフタフレーム Ｒ
1
29
#01
400-92513 DRIVE CYL SENSOR F ASM
ドライブシリンダセンサ Ｆ ケーブル組
1
30 #02 400-92514 DRIVE CYL SENSOR R ASM ドライブシリンダセンサ Ｒ ケーブル組 1
31 400-93834 BAND BM2-040
バンド ＢＭ ２−０４０
1
32
#01
400-94333 DC CON BR F ASM
コネクタブラケットフロント組
1
33
#02
400-94334 DC CON BR R ASM
コネクタブラケットリア組
1
34 400-94335 DC CON BR
コネクタブラケット
(1)
35 SM-4051001-SC SCREW M5 L=10
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(2)
36 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ ２．６ Ｌ ＝１０
(4)
37 401-14147 BANK AIR PARTS ME
バンクエアパーツ ＭＥ
1
38 PJ-3080600-03 Y UNION
ユニオンワイ
(4)
39 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(6)
40 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(2)
41 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(1 5)
42 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
43 401-11307 AIR OPE VALVE BR エアオペバルブブラケット (1)
44 400-94349 AIR OPE VALVE
エアオペレートバルブ
(2)
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
46 400-93838 LIFTER SHAFT
リフタシャフト
4
47 401-10117 B LIF FRAME L
バンクリフタフレーム Ｌ
1
48 SB-8200003-00 BEARING
転がり軸受
2
49 SM-6051602-TN SCREW
六角穴ボルト
8
50 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
51 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
52 400-93854 CYLINDER SCREW M8 L=125
シリンダねじ Ｍ ８ Ｌ ＝１２５
4
53 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
54 401-10296 BANK LIFTER L
バンクリフタ Ｌ
1
55 401-10295 LIF CYL SHAFT
リフタシリンダシャフト
1
56 E2622-729-000 LIFTER THRUST COLLAR リフタスラストカラー 1
57 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
1
58 400-93839 BANK LOCATE PIN B2
バンクロケートピン Ｂ ２
1
59 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
60 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
1
61 SM-8060552-TP SCREW M6 L=5
止めねじ
2
62 400-93849 SENSOR PLATE
センサプレート
2
63 SM-8060552-TP SCREW M6 L=5
止めねじ
2
64 SB-8200003-00 BEARING
転がり軸受
2
65 SM-6051602-TN SCREW
六角穴ボルト
8
66 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
67 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
68 400-93854 CYLINDER SCREW M8 L=125
シリンダねじ Ｍ ８ Ｌ ＝１２５
4
69 400-92511 SWITCH D3DC-3 スイッチ Ｄ ３ ＤＣ −３ 2
70 401-10297 BANK LIFTER R
バンクリフタ Ｒ
1
71 401-10295 LIF CYL SHAFT
リフタシリンダシャフト
1
72 E2622-729-000 LIFTER THRUST COLLAR
リフタスラストカラー
1
73 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
1
74 400-93840 BANK LOCATE PIN C2
バンクロケートピン Ｃ ２
1
75 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
76 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
1
- 223 -
112.M / E REPLACING OVERALL CHANGER TRUCK COMPONENTS(2)
メカ／電動一括交換台車関係（２）
41
40
39
38
42
37
42
38
40
39
41
37
43
43
23
23
22
22
47
34
32
31
25
26
28
28
33
30
35
29
9
24
2
45
46
819
20 21
36
27
5
3
16
15
13
17
6
14
18
7
10
11
45
4
44
1
12
- 224 -

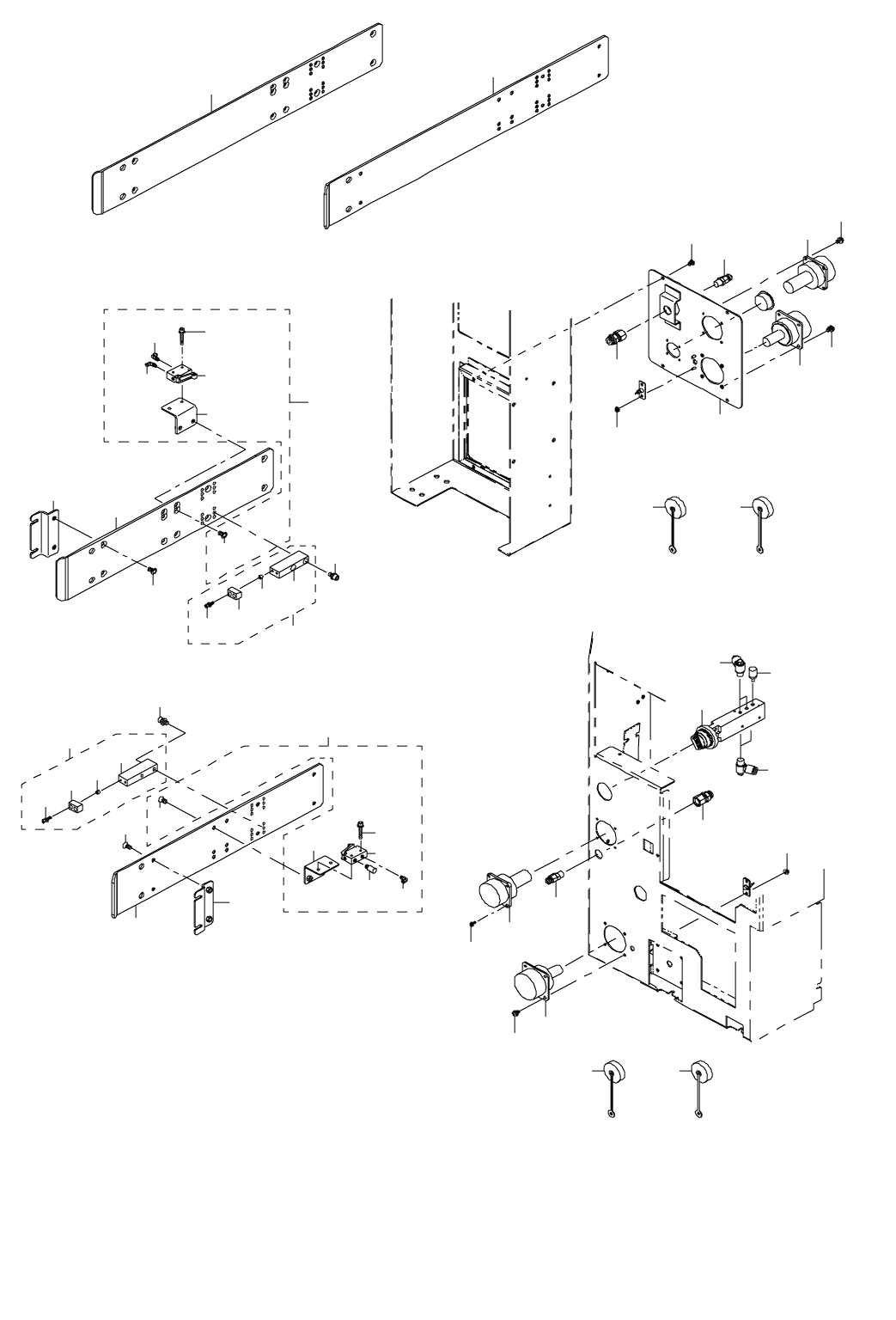

NOTE( 注記 ) #01....FOR REAR OF THE MACHINE マシン後側用
#02....FOR FRONT・LEFT-RIGHT 手前・左右用
FOR REAR・RIGHT-LEFT 奥・右左用
#03....FOR FRONT・RIGHT-LEFT 手前・右左用
FOR REAR・LEFT-RIGHT 奥・左右用
#04....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
(1)
2 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
3 E2904-700-000 SOCKET
ソケット
(1)
4 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
6 401-11734 ELEC BANK RELAY WIRE ASM 電動バンクリレーワイヤ組 (2)
7 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ ３
(2)
8
#04
HK-0429901-9A CAP
キャップ
1
9 400-93853 ROLLER GUIDE SUPPORT FR
ローラガイドサポート ＦＲ
1
10 401-11313 BANK CONNECTOR P
バンクコネクタ Ｐ
(1)
11 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
12 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
(1)
13 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
14 401-11734 ELEC BANK RELAY WIRE ASM
電動バンクリレーワイヤ組
(1)
15 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
16 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ ３
(2)
17 E2904-700-000 SOCKET
ソケット
(1)
18 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
19
#04
HK-0785903-7B CONNECTOR
コネクタ
1
20
#04
HK-0429901-9A CAP
キャップ
1
21
#04
HK-0785903-7B CONNECTOR
コネクタ
1
22 400-93850 ROLLER GUIDE F
ローラガイド Ｆ
2
23
#01
400-93851 ROLLER GUIDE R
ローラガイド Ｒ
2
24
#02
400-94345 BANK VALVE L ASM
バンクバルブ Ｌ 組
1
25 400-94341 BANK VALVE BRACKET
バンクバルブブラケット
(1)
26 PV-0105050-00 MECHANICAL VALVE
メカニカルバルブ
(1)
27 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ ４ Ｌ ＝２５
(2)
28 PJ-3040405-05 ELBOW
エルボユニオン
(2)
29 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(2)
30 #03 400-94344 BANK VALVE R ASM バンクバルブ Ｒ 組 1
31 400-94341 BANK VALVE BRACKET
バンクバルブブラケット
(1)
32 PV-0105050-00 MECHANICAL VALVE
メカニカルバルブ
(1)
33 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
34 PJ-3040405-05 ELBOW
エルボユニオン
(2)
35 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(2)
36 PX-0505010-00 SILENCER
消音器
(1)
37 E2777-721-0A0 BANK STOPPER ASM.
バンクストッパ組
2
38 E2777-721-000 BANK STOPPER
バンクストッパ
(1)
39 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
40 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
41 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(2)
42 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
43 SM-1051052-TN PLATE SCREW M5 L=10 皿ねじ Ｍ ５ Ｌ ＝１０ 12
44 PV-0151170-A0 SELECTOR
セレクタ
1
45 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
4
46 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
1
47 400-93852 ROLLER GUIDE SUPPORT FL
ローラガイドサポート ＦＬ
1
