- 23 7 - 119. CUTTE R U NIT CO MP O N EN TS ( FI XED B AN K) ( 3) (TYP E XL) カッターユニット関係（固定バンク） （３） （ＸＬ 仕様） 18 42 3 24 23 40 40 51 46 52 53 52 40 44 43 42 41 25 35 28 34 33 32 31 30 29 27 26 22 22 22 22 20 21 21 21 21 20 …
- 236 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-38852 CUTTER UNIT_REV_B
カッターユニット ＲＥＶ ＿ Ｂ
1
2 401-38815 UP_BLADE_SUPPORT
上刃サポート
(5)
3 SM-6051602-TN BOLT
六角穴ボルト
(1 0)
4 E6110-700-000 UP_BLADE SP-A
上刃 ＳＰ − Ａ
(1 0)
5 401-14002 CUTTER BASE
カッターベース
(1)
6 SL-6052092-TN SCREW M5 L=20 座金付き六角穴ボルト Ｍ ５ Ｌ ＝２０ (2)
7 400-84693 LINEAR GUIDE
リニアガイド
(2)
8 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ ４ Ｘ １６
(4)
9 PH-0600120-C0 PARALLEL PIN TYPE B 6X12
平行ピン Ｂ 種 ６ Ｘ １２
(6)
10 401-38799 TAPE_GUARD_SIDE_L
テープガードサイド Ｌ
(1)
11 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(2)
12 401-38800 TAPE_GUARD_SIDE_R
テープガードサイド Ｒ
(1)
13 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(2)
14 401-38834 INNER_GUIDE
インナーガイド
(1)
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
16 PA-6305001-A0 AIR CYLINDER
エアシリンダ
(2)
17 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
18 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(4)
19 SM-6085002-TN SCREW 六角穴ボルト (4)
20 401-10230 JOINT PLATE
ジョイントプレート
(2)
21 401-10316 SPACER
スペーサ
(4)
22 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(4)
23 401-50918 JOINT_BAR
ジョイントバー
(1)
24 400-84691 SLIDE BUSH
スライドブッシュ
(2)
25 400-84690 SLIDE SPACER
スライドスペーサ
(4)
26 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(4)
27 SM-6103002-TN SCREW M10 L=30
六角穴ボルト Ｍ １０ Ｌ ＝３０
(2)
28 401-10232 BOTTOM BLADE L
下刃 Ｌ
(1)
29 401-10242 BOTTOM BLADE R
下刃 Ｒ
(1)
30 PH-0600120-C0 PARALLEL PIN TYPE B 6X12 平行ピン Ｂ 種 ６ Ｘ １２ (4)
31 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(8)
32 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ ４ Ｘ １６
(4)
33 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２
(4)
34 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
35 SL-6043092-TN BOLT
座金付き六角穴ボルト
(6)
36 401-38814 UPPER_BLADE_SUPPORT_BASE
上刃サポートベース
(5)
37 401-38842 PLUG_M3
プラグ Ｍ ３
(2)
38 SL-6053092-TN SCREW
座金付き六角穴ボルト
(1 0)
39 401-10231 UPPER BLADE A
上刃 Ａ
(1)
40 E6109-700-000 UPPER BLADE BUSH
上刃ブッシュ
(5)
41 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(5)
42 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1 0)
43 NM-6040001-SC NUT M4X0.7 TYPE1 六角ナット Ｍ ４ Ｘ ｰ０．７ １種 (10)
44 401-38808 CUTTER_RIB
カッター ＲＩＢ
(1)
45 401-13937 CUTTER RIB B
カッター ＲＩＢ Ｂ
(2)
46 SL-6043592-TN SCREW
座金付き六角穴ボルト
(5)
47 401-50107 CUTTER_COVER_A
カッターカバー Ａ
(1)
48 401-38805 CUTTER_COVER_B
カッターカバー Ｂ
(1)
49 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(7)
50 401-38809 CUTTER_SV_BR
カッター ＳＶ ブラケット
(1)
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
52 400-93977 5PORT SOLENOID VALVE
５ポート電磁弁
(1)
53 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
54 PX-0551040-00 SILENCER
サイレンサ
(2)
55 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン ６ ＸＰＴ １／４
(3)
56 PJ-3080600-03 UNION Y ユニオンワイ (3)
57 PX-9500010-00 PLUG
止栓
(4)
58 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
(1)
59 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタンチューブ 青 ６ Ｘ ４
(3)
60 401-38843 PLUG_M4
プラグ Ｍ ４
(2)
61 401-38851 PLUG_M5_C
プラグ Ｍ ５ Ｃ
(8)
62 E5721-729-000 LABEL
荷重禁止シール
(1)
63 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
64 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
65 401-38807 CYLINDER_COVER
シリンダーカバー
(1)
66 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(8)
67 401-38851 PLUG_M5_C
プラグ Ｍ ５ Ｃ
(1)
68 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(5)
69 401-26509 CUTTER_PARTS_FIX_TYPE_3020 カッターパーツ固定タイプ＿３０２０ 1
70 400-94516 CUTTER_UNIT_SUPPORT_L
カッターユニットサポート Ｌ
(1)
71 400-94517 CUTTER_UNIT_SUPPORT_R
カッターユニットサポート Ｒ
(1)
72 SL-6062592-TN SCREW
座金付き六角穴ボルト
(8)
73 401-10766 C_UNIT_SUP_BR
カッターユニットサポートブラケット
(2)
74 401-10767 C_UNIT_SUP_PL
カッターユニットサポート ＰＬ
(1)
75 401-38848 C_UNIT_SUP_PL_B
カッターユニットサポート ＰＬ ＿ Ｂ
(1)
76 SL-6061692-TN BOLT
座金付き六角穴ボルト
(8)
- 237 -
119.CUTTER UNIT COMPONENTS (FIXED BANK)(3)(TYPE XL)
カッターユニット関係（固定バンク）（３）（ＸＬ 仕様）
18
42
3
24
23
40
40
51
46
52
53
52
40
44
43
42
41
25
35
28
34
33
32
31
30
29
27
26
22
22
22
22
20
21
21
21
21
20
20
20
19
17
16
15
15
11
14
13
12
10
9
8
7
6
5
1
2
47
50
49
54
61
67
64
63
62
45
4
36
38
39
37
40
44
48
53
46
65
66
60
59
57
58
56
55
- 238 -
NOTE( 注記 ) #01....FOR WITH CUTTER UNIT カッターユニット有り用
#02....FOR WITHOUT CUTTER UNIT カッターユニット無し用

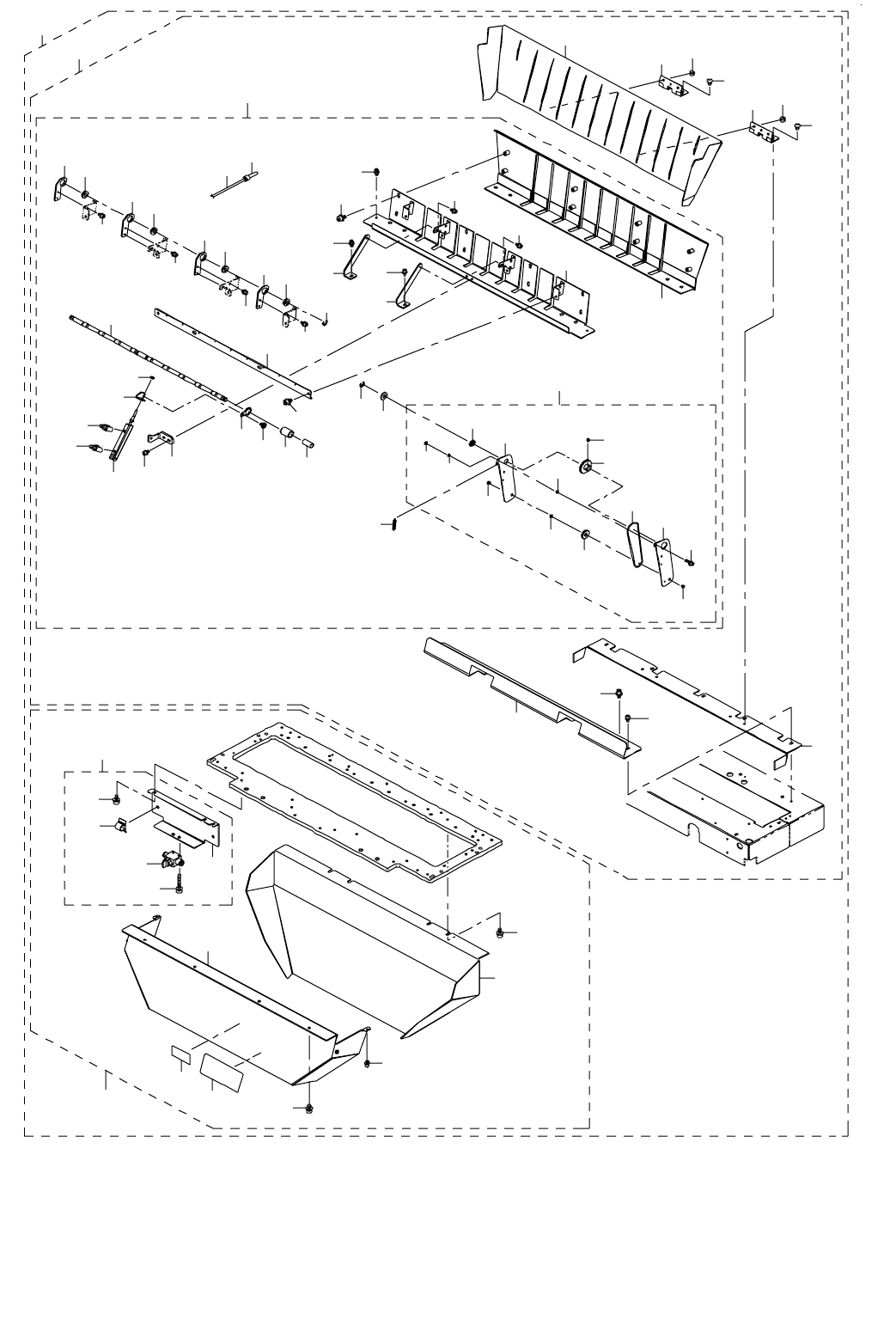

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-26506 DISCHARGE_GUIDE_ASM_REV_B
排出ガイド組 ＲＥＶ ＿ Ｂ
1
2 401-38858 DISCHARGE_GUIDE_UPPER_REV_B
排出ガイド上 ＲＥＶ ＿ Ｂ
(1)
3 401-25970 TAPE_GUIDE_C_ASM_REV_B
テープガイド Ｃ 組 ＲＥＶ ＿ Ｂ
(1)
4 401-38839 TAPE_GUIDE_C
テープガイド Ｃ
(1)
5 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト M3 L=6
(7)
6 401-38813 SHAFT シャフト (1)
7 401-17450 ONEWAY CLUTCH
ワンウェイクラッチ
(1)
8 401-17433 HUSING
ハウジング
(1)
9 401-17434 ARM
アーム
(1)
10 401-17436 CYL JOINT
シリンダジョイント
(1)
11 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
12 401-38820 CYL_SUP_10
シリンダサポート１０
(1)
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
14 401-17440 CYLINDER
シリンダ
(1)
15 PC-0105190-00 SPEED CONTROLLER
スピードコントローラ
(2)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ｰ０．７ １種
(1)
17 PJ-3010400-04 REDUCER
レデューサ
(2)
18 401-38816 TAPE_GUIDE_D
テープガイド Ｄ
(1)
19 BT-0400251-EA URETHANE TUBE BLUE 4X2.5 ポリウレタンチューブ 青 ４ Ｘ ２．５ (0. 4)
20 401-17435 BRG PLATE
ベアリングプレート
(4)
21 SB-1080007-00 BEARING
ころがり軸受
(4)
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(8)
23 401-38811 SP_HOOK_BR
ＳＰ フックブラケット
(1)
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
25 401-26507 BELT_PLATE_ASM_REV_B
ベルトプレート ＲＥＶ ＿ Ｂ
(9)
26 401-38817 PLATE_A
プレート Ａ
(1)
27 401-38818 PLATE_B
プレート Ｂ
(1)
28 401-38812 IDLER
ァイドラ
(1)
29 401-17446 IDLER
アイドラ
(1)
30 401-17447 IDLER SHAFT アイドラシャフト (1)
31 401-17448 COLLAR A
カラー Ａ
(1)
32 401-38819 BELT
ベルト
(1)
33 SB-1040005-00 BEARING
ころがり軸受
(1)
34 SM-1020301-SN SCREW
スクリュー
(1)
35 SM-8030302-TP SCREW M3X3
止めねじ Ｍ ３ Ｘ ３
(2)
36 401-25967 SPACER
スペーサ
(1)
37 SL-6031092-TN SCREW
座金付き六角穴ボルト
(1)
38 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(1)
39 NM-6030002-SC NUT M3X0.5 TYPE2
六角ナット Ｍ ３ Ｘ ０．５ ２種
(1)
40 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
41 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ ８
(9)
42 RE-0600000-K0 E-RING 6
Ｅ 形止め輪 ６
(1 3)
43 400-94891 SPRING 0.69N スプリング０．６９ Ｎ (9)
44 401-38810 GUIDE_SUP
ガイドサポート
(2)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
46 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
47 401-46779 FILL_GAP_PLATE
ＦＩＬＬ ＧＡＰ プレート
(1)
48 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
49 401-38803 GUIDE_INNER
ガイドインナー
(1)
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト M3 L=6
(5)
51 401-38806 TAPE_GUIDE_BOTTOM_A
テープガイドボトム Ａ
(1)
52 400-94843 HINGE B-1146-3
ヒンジ Ｂ −１１４６−３
(2)
53 NM-3040510-SL FLANGE NUT
フランジ付きナット
(4)
54 401-26044 DISCHARGE_GUIDE_LOWER_REV_B
排出ガイド下 ＲＥＶ ＿ Ｂ
(1)
55 401-26516 CUTTER_CABLE_BR_ASM
カッターケーブルブラケット組
1
56 401-38821 CUTTER_CABLE_BR カッターケーブルブラケット (1)
57 PV-0100060-00 HAND VALVE
ハンドバルブ
(1)
58 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
59 HX-0002400-0D CLAMP
クランプ
(2)
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
61 168-70206 GRAVITY SEAL
荷重中心シール
(1)
62 401-14008 DISCHARGE GUIDE 3
排出ガイド３
(1)
63 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
64 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
65 401-38849 DISCHARGE_COVER
排出カバー
(1)
66 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
67 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
