- 15 -

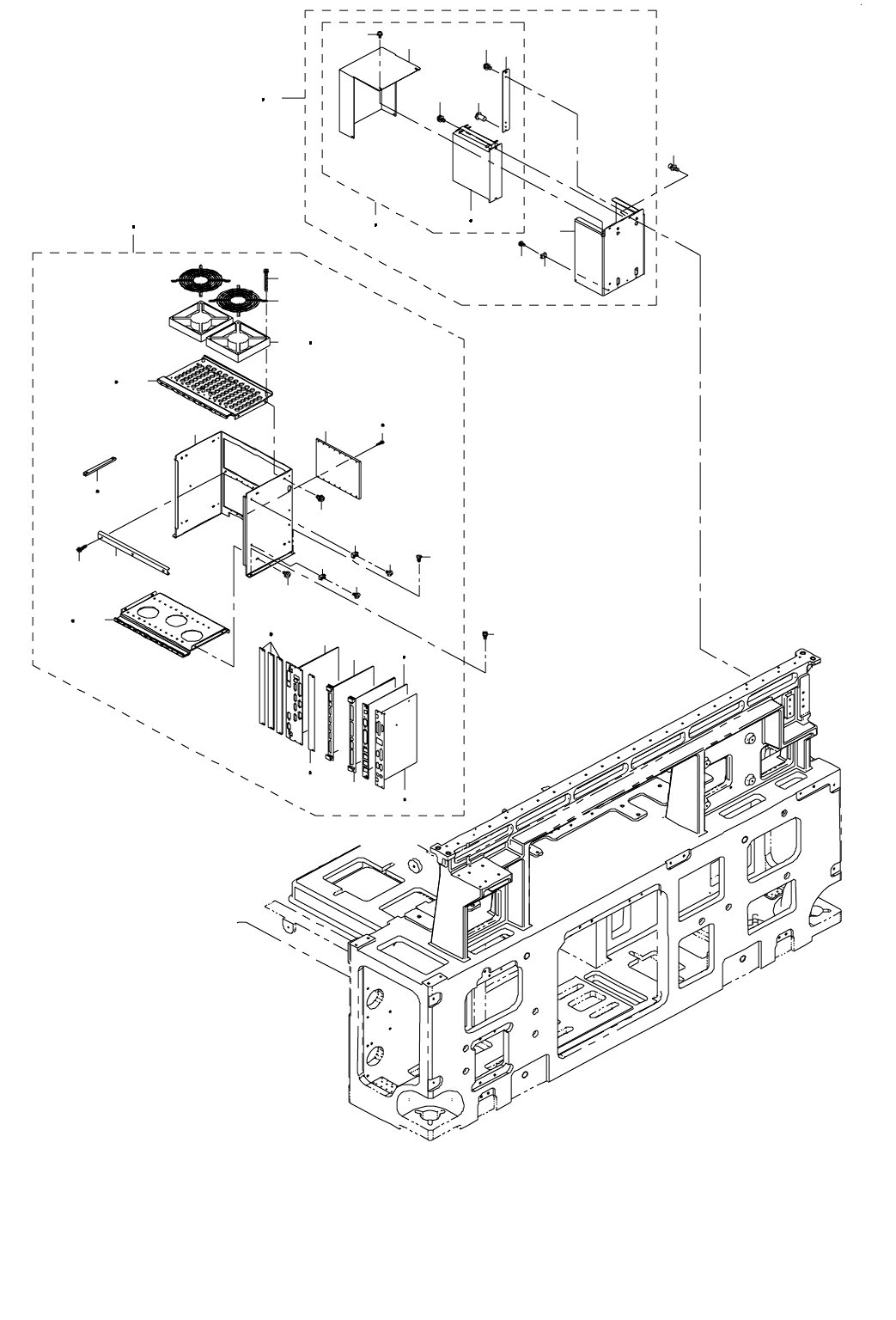

8. BASE FRAME ELECTRIC APPARATUS COMPONENTS(4)
ベースフレーム電装関係（４）
8
1
2
3
13
16
15
14
4 5
12
11
10
6 7
9
17 18
39
31
40 41
22 23
21
26
49
46 48
46
47
20
42
43
36 37
19
35
44
33 34
29 30
28
27
24 25
31
45
45
38
38
32
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#03....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14754 BU DRIVER UNIT
ＢＵ ドライバユニット
1
2
#01
401-14755 BU DRIVER UNIT(EN)
ＢＵ ドライバユニット（ＥＮ）
1
3 401-14030 STEP DRV BASE
ステップドライバベース
(1)
4 401-13995 BU DRIVER ASSY
ＢＵ ドライバ組
(1)
5
#01
400-94918 BU DRIVER ASSY EN
ＢＵ ドライバ組 ＥＮ
(1)
6 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
7
#01
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
8 400-00534 BACK UP DRIV PLATE
バックアップドライバプレート
(1)
9 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
10 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
11 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
12 401-14029 STEP DRV COVER
ステップドライバカバー
(1)
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
16 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
3
17
#02
401-14757 CTRL UNIT
コントロールユニット
1
18
#03
401-35630 CTRL_UNIT
コントロール＿ユニット
1
19 401-49647 ETHER-MAIN PCB ASM
イーサメイン基板組
(1)
20 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸２ ＣＨ ポジションボード
(1)
21 401-14039 CTRL UNIT FRAME
コントロールユニットフレーム
(1)
22
#02
401-08564 CTRL BASE
コントロールベース
(1)
23
#03
401-34636 CTRL_BASE_L
ＣＴＲＬ ベース Ｌ
(1)
24
#02
HX-0002600-00 GUIDE RAIL
ガイドレール
(10)
25
#03
HX-0002600-00 GUIDE RAIL
ガイドレ−ル
(14)
26 400-94396 BACK BORD BAR
バックボードバー
(1)
27 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
28 400-48002 CPCI BACK BOARD
ＣＰＣＩ バックボード
(1)
29
#0
2
SL-4851091-SC SCREW
座金付きねじ
(26)
30
#03
SL-4851091-SC SCREW
座金付きねじ
(24)
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
32 400-71300 IPX7 ASM
ＩＰＸ ７組図
(1)
33
#02
400-92440 BASIC FAN ASM
ファン組
(2)
34
#03
401-33768 DC FAN
ＤＣ ファン
(2)
35 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
36
#02
401-13723 CPU BOARD
ＣＰＵ ボード
(1)
37
#03
401-35432 CPU BOARD
ＣＰＵ ボード
(1)
38 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
39 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
40
#02
401-08565 CTRL BASE U
コントロールベース Ｕ
(1)
41
#03
401-34635 CTRL_BASE_U
ＣＴＲＬ ベース Ｕ
(1)
42
#02
400-48003 IEEE1394 BOARD
ＩＥＥＥ １３９４ボード
(1)
43
#03
401-50021 IEEE1394 BOARD
ＩＥＥＥ １３９４ ボード
(1)
44 HM-0003300-30 FAN GUARD
ファンガード
(2)
45 HX-0029400-00 FIXED BASE
固定ベース
(2)
46
#02
400-32319 BLANK PANEL B
ブランクパネル Ｂ
(4)
47
#03
400-32319 BLANK PANEL B
ブランクパネル Ｂ
(3)
48
#03
401-35433 8-PORT COM BOARD
８− ＰＯＲＴ ＣＯＭ ボード
(1)
49 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
2
- 17 -
9. BASE FRAME ELECTRIC APPARATUS COMPONENTS(5)
ベースフレーム電装関係（５）
38
37
41
44
39
40
45
44
43
42
31
37
27
28
34 25
29
29
26
33
29
15
24
22
23
30
16
36
36
36
35
36
33
32
17
19
21
20
18
1
2
9
14
13
12
12
11
11
10
6
3
8
8
7
4
5
13
