- 17 -

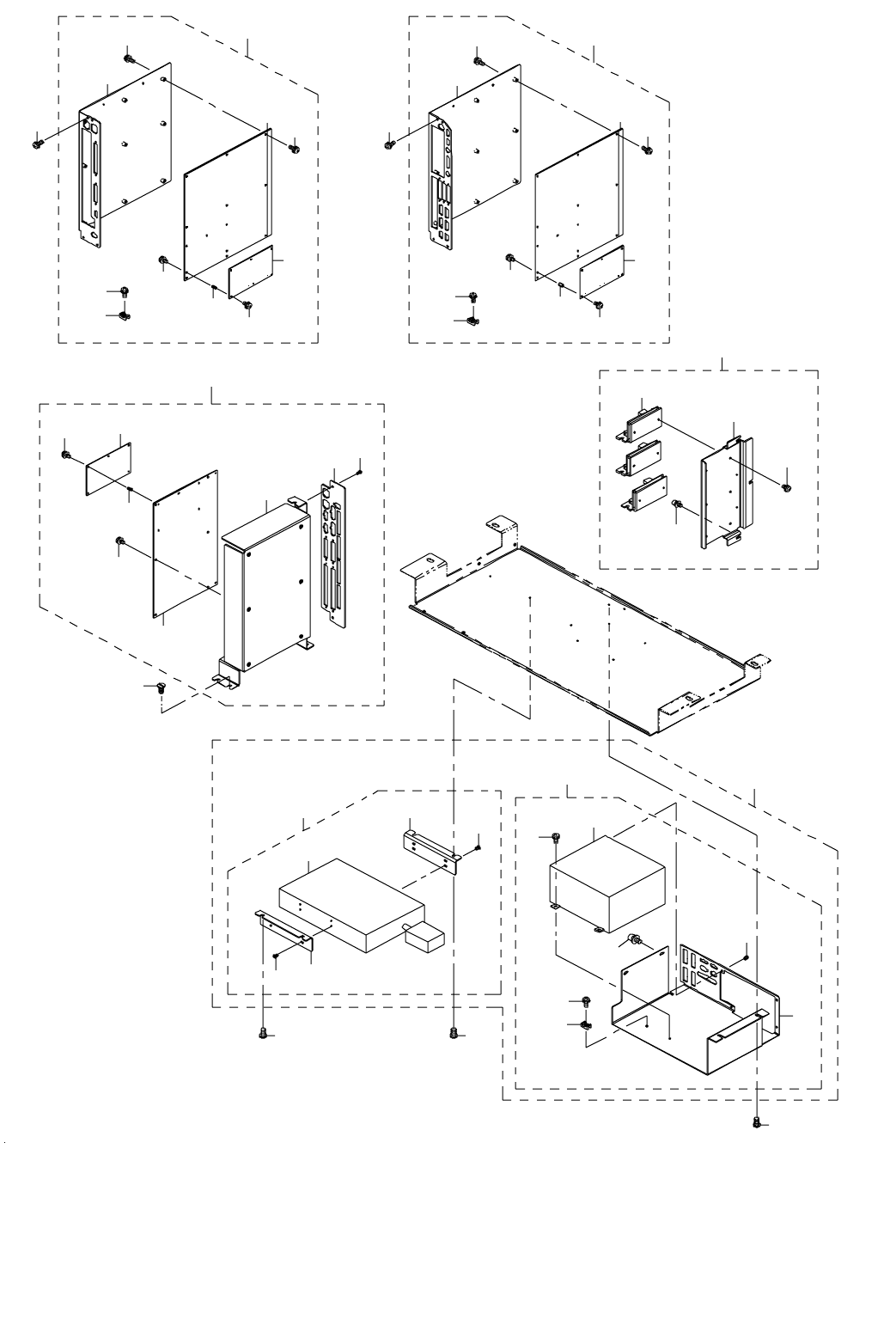

9. BASE FRAME ELECTRIC APPARATUS COMPONENTS(5)
ベースフレーム電装関係（５）
38
37
41
44
39
40
45
44
43
42
31
37
27
28
34 25
29
29
26
33
29
15
24
22
23
30
16
36
36
36
35
36
33
32
17
19
21
20
18
1
2
9
14
13
12
12
11
11
10
6
3
8
8
7
4
5
13
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14751 ATX UNIT
ＡＴＸ ユニット
1
2 401-14761 ATX PSU UNIT
ＡＴＸ 電源ユニット
(1)
3 400-48006 ATX PSU
ＡＴＸ 電源
(1)
4 401-14023 ATX BR
ＡＴＸ ブラケット
(1)
5 400-48047 INCH SCREW
インチスクリュー
(4)
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
7 HX-0029400-00 FIXED BASE
固定ベース
(2)
8 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
9 401-10498 ATX BATTERY UNIT
ＡＴＸ バッテリーユニット
(1)
10 400-48007 BATTERY UNIT
バッテリユニット
(1)
11 401-08561 ATX BATTERY BR
ＡＴＸ バッテリーブラケット
(2)
12 400-48047 INCH SCREW
インチスクリュー
(8)
13 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
14 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
15 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
16 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
17 401-14756 STP MOTOR DRIVER UNIT
ステッピングモータドライバユニット
1
18 401-14120 CARRY DRV BR
搬送ドライバ ＢＲ
(1)
19 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
20 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
21 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
22 401-14806 BASE CARRY PCB UNIT
ベース搬送基板ユニット
1
23 401-14014 PCB PLATE IO
基板プレート ＩＯ
(1)
24 400-71680 BASE IO PCB ASM
ベース ＩＯ 基板組
(1)
25 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
(1)
26 HX-0041800-0C SPACER
スペーサ
(5)
27 HX-0029400-00 FIXED BASE
固定ベース
(3)
28 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
29 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(19)
30 401-14807 XY RELAY PCB UNIT
ＸＹ リレー基板ユニット
1
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
32 401-11659 PCB PLATE S XY
基板プレート Ｓ ＸＹ
(1)
33 401-06795 S-XY RELAY PCB ASM
Ｓ − ＸＹ リレー基板組
(1)
34 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
(1)
3
5 HX-0041800-0C SPACER
スペーサ
(5)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(19)
37 HX-0029400-00 FIXED BASE
固定ベース
(3)
38 401-14809 FEEDER PCB UNIT
フィーダ基板ユニット
1
39 400-63489 FEEDER PCB PANEL
フィーダ基板パネル
(1)
40 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
41 401-14024 FEEDER PCB BOX
フィーダ基板 ＢＯＸ
(1)
42 400-47560 FEEDER PCB ASM
ＦＥＥＤＥＲ 基板組
(1)
43 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
(1)
44 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(16)
45 HX-0041800-0C SPACER
スペーサ
(5)
- 19 -

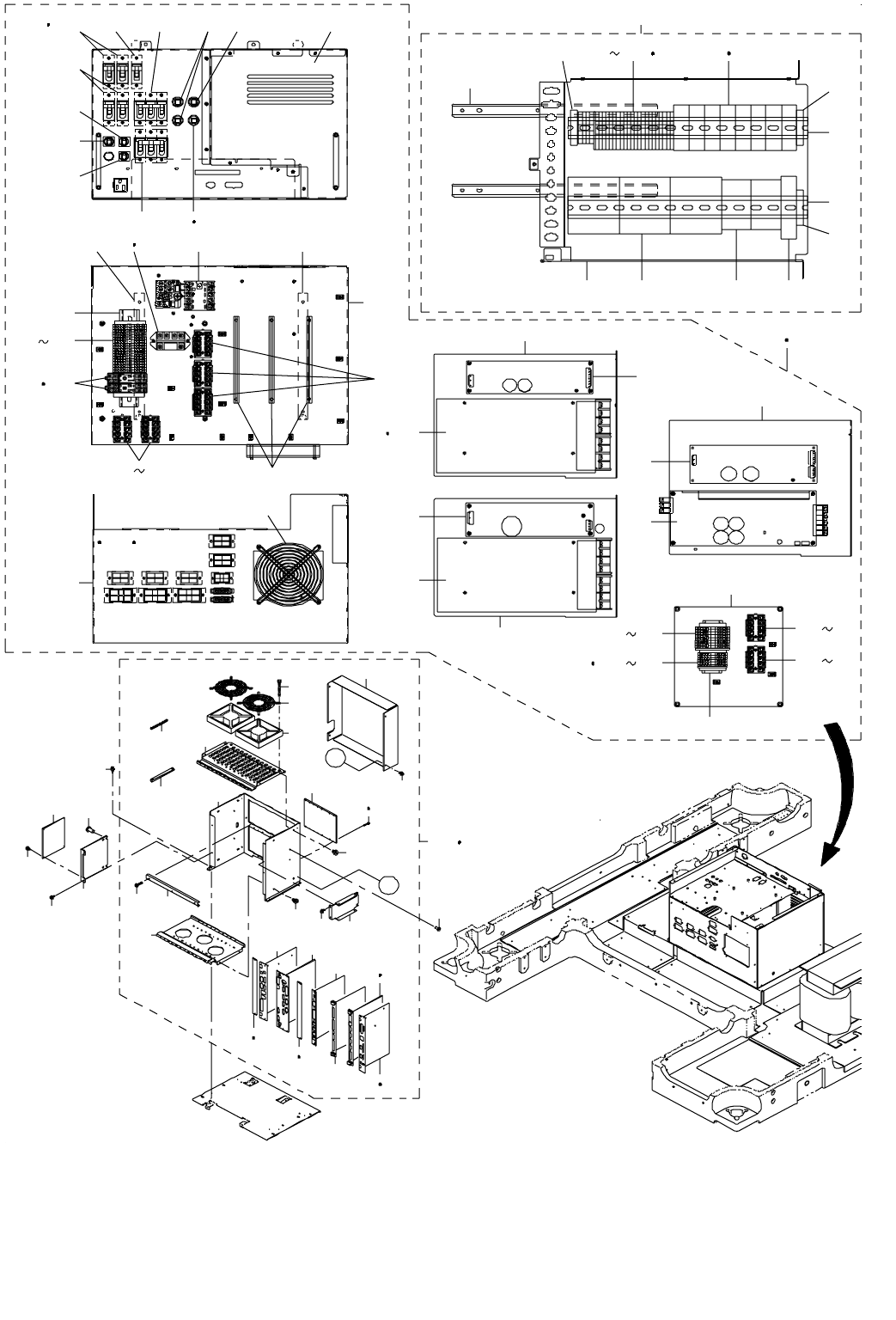

10.BASE FRAME ELECTRIC APPARATUS COMPONENTS(6)(TYPE XL)
ベースフレーム電装関係（６）（ＸＬ 仕様）
MC1
RL4
RL1
RL5
RL6
RL 7
RL 8
RL3
RL2
CN02EN
CO PL A P S
CN1 4 B
CN 1 4 A
CN03
CN 1 3CN12
CN11
CN0 1 CN04 A C N04 B
CN039
MONI
CP1 4
CP 4
CP1 0CP 9
CP 8 C P6
CP5CP 7
CP1 2
CP1 1CP1
CP 3
CP2
CP1 3
SC1
TB3
TB2
RL9
RL10
54
45
10
40
44
33 35 37
25 28
25 28
5
4
25
13
25 28
31 32
33 39
11
12 29 30 3 12
17
15
50
16
52
19
20 18 24 23 22
21 22
9
6
46
7
49
46 47
53
48
8
62
58 60 64 56 5761
61
63
63
61
66556765
51
78 79
101
103
104
100
84
83
82
81
80
91
77
73
72
A
70
103
102
99
74
95
68 69
71
75
96
97
88
89
76
A
74
85 86
92 94
87
1 2
14
90
92 93
98
