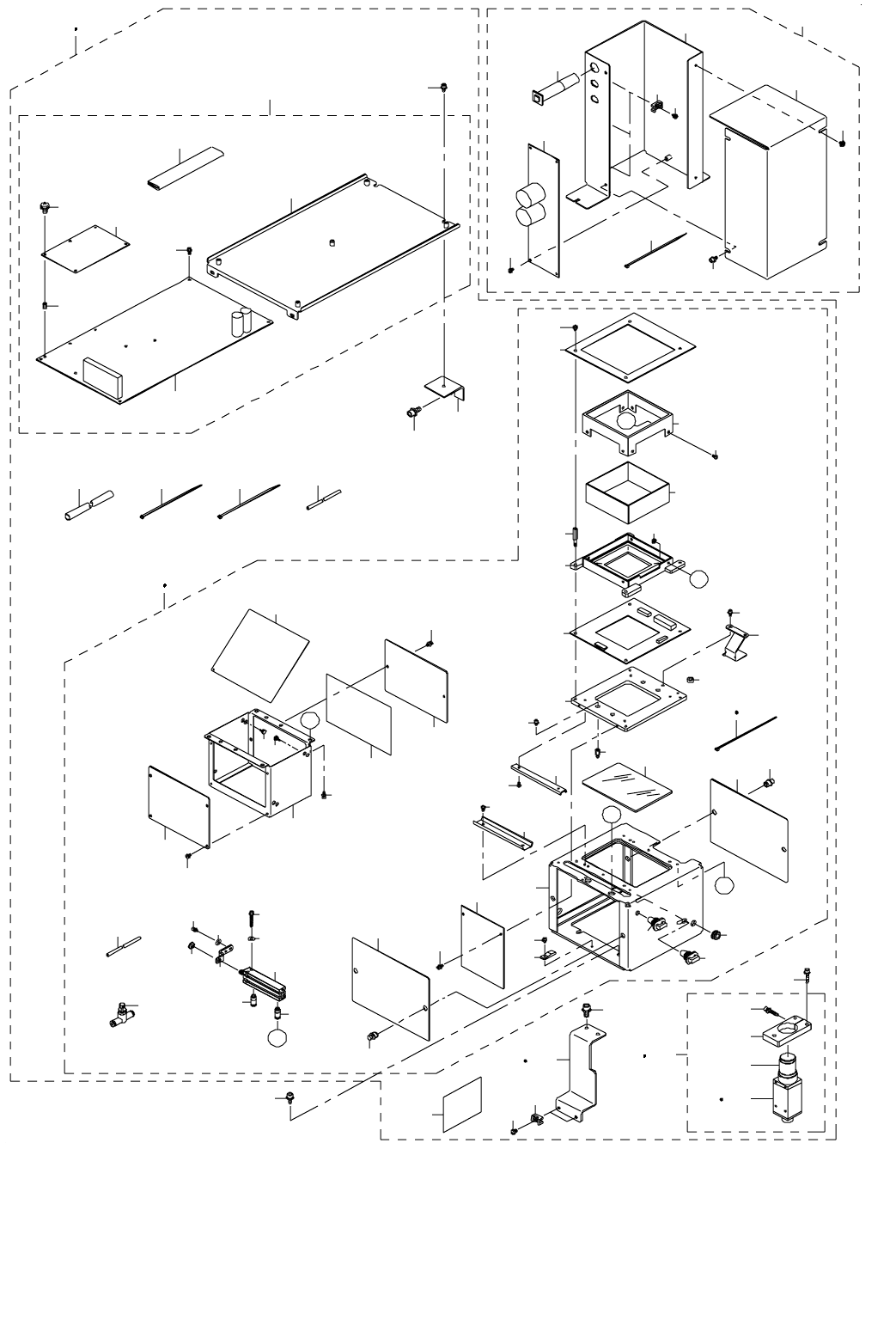

16.VCS COMPONENTS(1)
ＶＣＳ 関係（１）
59
58
74
61
60
62
53
54
24
33
56
55
57
30
40
51
13
12
11
50
8
5
49
36
33
34
48
47
41
42
44
46
45
43
39
38
40
37
C
C
35
35
36
13
3
4
1 2
19
6
10
B
B
28
52
26
27
20
21
25
A
A
23
22
18
17
15
16
14
51
32
31
29
7
9
9
63
73
71
72
70
65
66
69
67
68
64
- 32 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR ST ＳＴ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-06754 S VCS UNIT ASM(ST)
Ｓ ＶＣＳ ユニット組（ＳＴ）
1
2
#01
401-06750 S VCS UNIT ASM(OP)
Ｓ ＶＣＳ ユニット組（ＯＰ）
1
3
#01
401-06753 S VCS LIGHT UNIT ASM(OP)
Ｓ ＶＣＳ ライトユニット組（ＯＰ）
(1)
4
#02
401-06755 S VCS LIGHT UNIT ASM(ST)
Ｓ ＶＣＳ ライトユニット組（ＳＴ）
(1)
5 400-71348 BACK SCREEN S
バックスクリーン Ｓ
(1)
6 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (2)
7 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
8 400-93914 MIRROR BOX S
ミラーボックス Ｓ
(1)
9 118-04606 RUBBER PLUG
布台防振ゴム
(8)
10 400-71350 HALF MIRROR S
ハーフミラー Ｓ
(1)
11 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
12 400-71349 COAXIAL DIFFUSER S
コアキシャルディフューザ Ｓ
(1)
13 M8808-301-000 NYLATCH
蓋止めナイラッチ
(4)
14 400-71351 COVER GLASS
カバーガラス
(1)
15 400-00612 LIGHT STAY V
ライトステイ Ｖ
(1)
16 E2143-715-000 TIMER SPACER A
タイマスペーサ Ａ
(4)
17 401-08595 S-BOTTOM-LIGHT PCB ASM
Ｓ ボトムライト基板組
(1)
18 401-11656 BOTTOM LIGHT DIFFUSER
ボトムライトディフューザ
(1)
19 400-23599 LIGHT STUD VCS ライトスタッド ＶＣＳ (8)
20 401-06792 S-SIDE-LIGHT ASM
Ｓ サイドライト組
(2)
21 401-11657 SIDE LIGHT COVER
サイドライトカバー
(1)
22 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
23 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ ３ Ｘ ０．５ ３種
(4)
24 401-08599 S-COAXIAL-LIGHT PCB ASM
Ｓ 同軸ライト基板組
(1)
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
27 400-66577 BACK LIGHT PCB ASM
バックライト基板組
(1)
28 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(4)
29 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
30 400-93912 VCS FRAME S ＶＣＳ フレーム Ｓ (1)
31 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
33
#01
HX-0036500-00 PUSH
プッシュ
(2)
34
#01
HX-0005500-0E RUBBER BUSHING
ゴムブッシュ Ｅ
(2)
35
#01
400-00628 VCS GUIDE RAIL
ＶＣＳ ガイドレール
(1)
36
#01
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
37
#01
400-71347 AIR CYLINDER
エアシリンダ
(1)
38
#01
SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
39
#01
WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(2)
40
#01
PJ-3010405-05 HALF UNION
ハーフユニオン
(2)
41
#01
PC-0124070-00 SPEED CONTROLLER
スピードコントローラ
(2)
42
#01
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.6)
43 #01 400-00629 VCS SLIDER ＶＣＳ スライダー (1)
44
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
45
#01
400-00630 SLIDE SPACER NUT
スライドスペーサナット
(1)
46
#01
WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
47
#01
400-00631 CABLE SAFETY B
ケーブルセーフティ Ｂ
(1)
48
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
49
#01
EA-9500B01-00 CABLE BAND
束線バンド
(6)
50 400-00619 VCS FLOCK PAPER
ＶＣＳ ラシャペーパ
(1)
51 400-93913 FLAT PLATE S
フラットプレート Ｓ
(2)
52 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(4)
53
#02
401-06751 S VCS ST CAMERA ASM
Ｓ ＶＣＳ ＳＴ カメラ組
(1)
54
#01
401-06752 S VCS OP CAMERA ASM
Ｓ ＶＣＳ ＯＰ カメラ組
(1)
55 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ ４ Ｌ ＝２５
(1)
56 SL-6042092-TN SCREW M4 L=20 座金付き六角穴ボルト (3)
57 400-93915 VCS LENS HOLDER
ＶＣＳ レンズホルダ
(1)
58 HX-0029400-00 FIXED BASE
固定ベース
(2)
59 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
60 SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
61 E5233-729-000 VCS AA CLOTHES PAPER
ＶＣＳ ラシャペーパ
(1)
62 401-10224 VCS CAMERA CABLE BR
ＶＣＳ カメラケーブルブラケット
(1)
63 401-14808 LIGHT_CTRL_PCB_UNIT
ライト＿コントロール＿基板＿ユニット
(1)
64 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
65 401-14015 LIGHT_CTRL_PCB_BR
ライト＿コントロール＿基板＿ブラケット
(1)
66 401-08607 S-LIGHT_CTRL PCB ASM
Ｓ ライトコントロール基板組
(1)
67 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1 0)
68 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
(1)
69 HX-0041800-0C SPACER スペーサ (5)
70 HX-0002600-0A BASE PARTS
基板パーツ
(2)
71 400-94471 BASE_SUPPORT
ベースサポート
(2)
72 SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
73 SL-4040892-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
74 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
