- 45 - 2 3 .CO VE R CO MP ON E NT S( 6 )( AF T ER M /C R EV . E) カバー関係（６） （マシン ＲＥＶ．Ｅ 以降） 1 29 28 53 53 52 57 57 57 57 51 51 59 59 56 56 55 55 54 2 A 36 35 A 42 45 39 38 37 36 34 33 32 31 30 27 26 25 24 23 22 21 20 18 10 …
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14844 SAFETY COVER R UNIT セーフティカバー Ｒ ユニット 1
2 401-14835 SAFETY COVER R ASM セーフティカバー Ｒ 組 (1)
3 401-11454 SAFETY COVER FRAME セーフティカバーフレーム (1)
4 401-11467 SAFETY COVER STAY RR U セーフティカバーステイ ＲＲ Ｕ (1)
5 401-11468 SAFETY COVER STAY RL U
セーフティカバーステイ ＲＬ Ｕ
(1)
6 SL- 604089 2-TN SCR EW M 4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(8)
7 401-11463 SCF PLATE U
セーフティカバープレート Ｕ
(1)
8 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(8)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
10 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(8)
11 401-11469 SAFETY COVER R B
セーフティカバー Ｒ Ｂ
(1)
12 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０
(2)
13 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
14 SB-1040001-00 BEARING ミニチュアベアリング (4)
15 WP-0531001-SC WASHER M5 平座金みがき丸 Ｍ ５ (2)
16 400-46608 KNOB ノブ (1)
17 SL-6051292-TN SCREW M5 L=12 座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２ (2)
18 401-13968 HANDLE S ハンドル Ｓ (1)
19 SM-104 100 1- SC SCR EW M 4X0. 7 L=10
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(2)
20 401-13965 HANDLE PLATE
ハンドルプレート
(1)
21 SM-103 100 1- SC SCR EW M 3X0. 5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(2)
22 401-13966 SPRING TYPE HINGE
スプリングタイプヒンジ
(1)
23 401-13963 FEEDER SIDE COVER R A
フィーダサイドカバー Ｒ Ａ
(1)
24 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
25 401-13964 FEEDER SIDE COVER R B
フィーダサイドカバー Ｒ Ｂ
(1)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
27 401-11450 FEEDER COVER
フィーダカバー
(1)
28 400-55159 COVER GUARD R カバーガード Ｒ (1)
29 400-55160 COVER NUT PLATE カバーナットプレート (1)
30 400-93798 LAURETTE SCREW つまみ付きねじ (2)
31 400-49671 COVER CUSHION カバークッション (2)
32 SM-4030601-SC SCREW M3X0.5 L=6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2)
33 401-13969 F C HINGE COVER
Ｆ Ｃ ヒンジカバー
(1)
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(3)
35 E1196-725-000 FC HINGE
ＦＣ ヒンジ
(2)
36 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０
(8)
37 401-11466 SC LOCK BRACKET
ＳＣ ロックブラケット
(2)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
39 400-80490 KEY SCREW
キーねじ
(2)
40 401-14320 EDGE CUSHION F S
エッジクッション Ｆ Ｓ
(1)
41 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指けが注意シール（１００）
(1)
42 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
43 400-79329 CAUTION SEAL 注意シール (1)
44 400-79330 EXCHANGE SEAL 交換シール (1)
45 NM-3034000-SF FLANGE NUT M3 フランジ付きナット Ｍ ３ (2)
46 SM-4042001-SC SCREW M4 X 20 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０ (1)
47 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ ４ Ｌ ＝１２
(1)
48 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
49 HX -00096 00-00 EDGE BUSHI NG
エッジングブッシュ
(0.765)
50 400-77319 GS BRACKET
ＧＳ ブラケット
(2)
51 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
52 L128E-421-000 SAFETY COVER HINGE
セーフティカバーヒンジ
(2)
53 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(8)
54 400-77321 STAY
ステイ
(1)
55 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
56 401-10176 GAS SPRING
ガススプリング
(2)
57 400-38381 STEP SCREW 段付きねじ (4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2 平座金 ４．８ Ｘ １１．５ Ｘ ２ (2)
59 401-14843 SAFETY COVER F UNIT セーフティカバー Ｆ ユニット 1
60 401-14834 SAFETY COVER F ASM セーフティカバー Ｆ 組 (1)
61 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(8)
62 401-11454 SAFETY COVER FRAME
セーフティカバーフレーム
(1)
63 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(8)
64 401-14288 SAFETY COVER STAY FR B
セーフティカバーステイ ＦＲ Ｂ
(1)
65 401-14284 SAFETY COVER STAY FL B
セーフティカバーステイ ＦＬ Ｂ
(1)
66 401-14279 SCF PLATE FIXED BR U
ＳＣＦ プレート固定ブラケット Ｕ
(1)
67 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
68 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール（５０）
(1)
69 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(4)
70 401-11467 SAFETY COVER STAY RR U
セーフティカバーステイ ＲＲ Ｕ
(1)
71 WP-0531001-SC WASHER M5 平座金みがき丸 Ｍ ５ (4)
72 400-46608 KNOB ノブ (1)
73 SL-6051092-TN SCREW M5 L=10 座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０ (2)
74 401-14283 SCF PLATE B セーフティカバープレート Ｂ (1)
75 401-14287 SCF PLATE FIXED BR B
ＳＣＦ プレート固定ブラケット Ｂ
(1)
76 401-13967 HANDLE L
ハンドル Ｌ
(1)
77 SM-104 100 1- SC SCR EW M 4X0. 7 L=10
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(2)
78 NM-7050032-SC HEXAGONAL CAP NUT 3 M5X0.8
六角袋ナット ３形 Ｍ ５ Ｘ ０．８
(4)
79 401-11468 SAFETY COVER STAY RL U
セーフティカバーステイ ＲＬ Ｕ
(1)
80 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(4)
81 401-11466 SC LOCK BRACKET
ＳＣ ロックブラケット
(2)
82 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
83 401-14254 F COVER ROLLER BASE
Ｆ カバーローラベース
(1)
84 401-14255 F COVER ROLLER SH
Ｆ カバーローラ ＳＨ
(1)
85 E6334-706-R00 GUIDE ROLLER 32 ガイドローラ３２ (1)
86 SM-1030501-SC SCREW M3 L=5 皿小ねじ Ｍ ３ Ｌ ＝５ (2)
87 NM-3040520-SF FLANGE NUT M4 フランジナツト (2)
88 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ (8)
89 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(2)
90 400-80490 KEY SCREW
キーねじ
(2)
91 401-14319 EDGE CUSHION F L
エッジクッション Ｆ Ｌ
(1)
92 401-14320 EDGE CUSHION F S
エッジクッション Ｆ Ｓ
(1)
93 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指けが注意シール（１００）
(1)
94 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
95 401-11463 SCF PLATE U
セーフティカバープレート Ｕ
(1)
96 400-79329 CAUTION SEAL
注意シール
(1)
97 400-79330 EXCHANGE SEAL
交換シール
(1)
98 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８ Ｘ １１．５ Ｘ ２
(2)
99 SL-3061232-TN SCREW M6 L=12 座金付きボタンボルト Ｍ ６ Ｌ ＝１２ (8)
100 4 00-773 21 S TAY ステイ (1)
101 SM-1040801-SC SCREW M4X0.7 L=8 皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８ (4)
102 4 01-101 76 G AS S PRING ガススプリング (2)
103 4 00-383 81 S TEP S CREW
段付きねじ
(4)
104 4 00-773 19 G S BR ACK ET
ＧＳ ブラケット
(2)
105 S L-6061 292- TN SCR EW M6 L =12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
106 L 128E -4 21-000 S AFETY COV ER H IN GE
セーフティカバーヒンジ
(2)
- 45 -

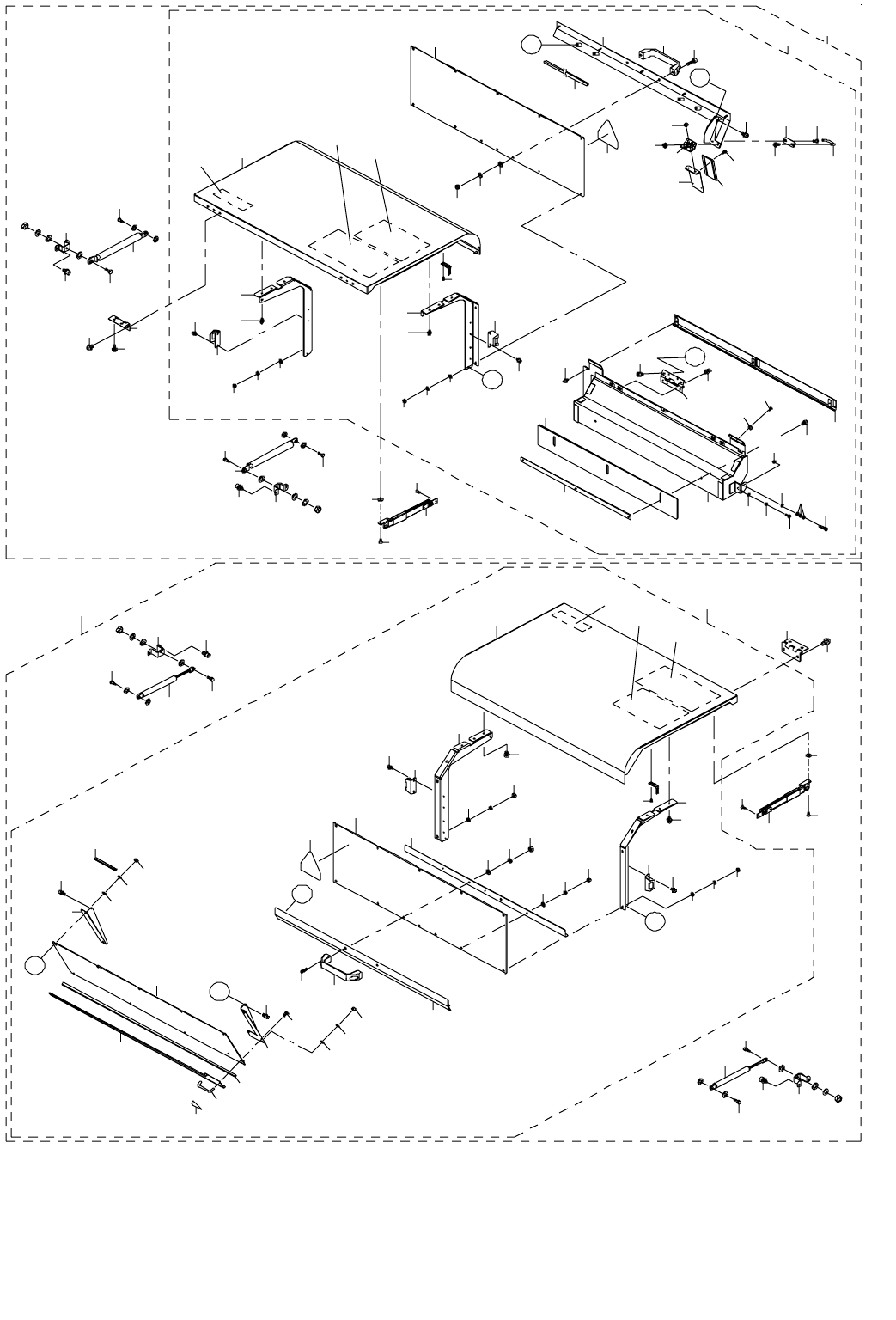

23.COVER COMPONENTS(6)(AFTER M/C REV.E)
カバー関係（６）（マシン ＲＥＶ．Ｅ 以降）
1
29
28
53
53
52
57
57
57
57
51
51
59
59
56
56
55
55
54
2
A
36
35
A
42
45
39
38
37
36
34
33
32
31
30
27
26
25
24
23
22
2120
18
10
8
11
6
6
5
4
3
96
62
60
61
65
100
99
98
97
98
100
99
98
98
97
94
96
95
91
92
89
86
73
64
92
82
82
73
77
76
85
85
79
70
101
93
58
9
9
14
14
47
46
48
49
44
43
40
10
8
40
38
37
19
12
41
7
B
B
17
16
15
13
50
81
81
63
69
71
90
88
68
66
72
83
78
80
67
75
87
74
84
63
71
69
63
69
71
63
69
71
D
D
C
C
63
71
69
- 46 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-35767 SAFETY_COVER_R_UNIT セーフティカバー Ｒ ユニット 1
2 401 -3 5769 SAFETY_COVER_R_AS M セーフティカバー Ｒ 組 (1)
3 401-34614 SAFETY_COVER_FRAME_F セーフティカバーフレーム Ｆ (1)
4 401 -3 4616 SAFETY_COVER_S TAY _F L_U セーフティカバーステイ ＦＬ ＿ Ｕ (1)
5 401 -3 4617 SAFETY_COVER_S TAY _F R_U
セーフティカバーステイ ＦＲ ＿ Ｕ
(1)
6 SL- 604089 2-TN SCR EW M 4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(8)
7 401-34615 SCF_PLATE_U
ＳＣＦ プレート Ｕ
(1)
8 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(10)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
10 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(10)
11 401-34626 SCF_PLATE_FIXED_BR_R
ＳＣＦ プレート固定ブラケット Ｒ
(1)
12 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０
(2)
13 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
バネザガネ Ｍ ６
(2)
14 SB-1040001-00 BEARING ミニチュアベアリング (4)
15 WP-0641601-SC WASHER ヒラザガネ ミガキマル Ｍ ６ (2)
16 401-22998 HANDLE ハンドル (1)
17 SM-6062002-TN SCREW M6 L=20 六角穴ボルト Ｍ ６ Ｌ ＝２０ (2)
18 401-13968 HANDLE S ハンドル Ｓ (1)
19 SM-104 100 1- SC SCR EW M 4X0. 7 L=10
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(2)
20 401-13965 HANDLE PLATE
ハンドルプレート
(1)
21 SM-103 100 1- SC SCR EW M 3X0. 5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(2)
22 401-13966 SPRING TYPE HINGE
スプリングタイプヒンジ
(1)
23 401-13963 FEEDER SIDE COVER R A
フィーダサイドカバー Ｒ Ａ
(1)
24 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
25 401-13964 FEEDER SIDE COVER R B
フィーダサイドカバー Ｒ Ｂ
(1)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
27 401-34625 FEEDER_COVER
フィーダカバー
(1)
28 400-55159 COVER GUARD R カバーガード Ｒ (1)
29 400-55160 COVER NUT PLATE カバーナットプレート (1)
30 400-93798 LAURETTE SCREW つまみ付きねじ (2)
31 400-49671 COVER CUSHION カバークッション (2)
32 SM-4030601-SC SCREW M3X0.5 L=6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2)
33 401-13969 F C HINGE COVER
Ｆ Ｃ ヒンジカバー
(1)
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(3)
35 E1196-725-000 FC HINGE
ＦＣ ヒンジ
(2)
36 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０
(8)
37 401-34618 SD_LOCK_BRACKET
ＳＤ ロックブラケット
(2)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
39 400-80490 KEY SCREW
キーねじ
(2)
40 WS-0510002-KN SPRING WASHER M5
バネザガネ Ｍ ５
(10)
41 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指けが注意シール（１００）
(1)
42 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
43 400-79329 CAUTION SEAL 注意シール (1)
44 400-79330 EXCHANGE SEAL 交換シール (1)
45 NM-3034000-SF FLANGE NUT M3 フランジ付きナット Ｍ ３ (2)
46 SM-4042001-SC SCREW M4 X 20 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０ (1)
47 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ ４ Ｌ ＝１２
(1)
48 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
49 HX -00096 00-00 EDGE BUSHI NG
エッジングブッシュ
(0.765)
50 NM-6060001-SC NUT M6
ロツカクナツト Ｍ ６ １シユ
(2)
51 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
52 L128E-421-000 SAFETY COVER HINGE
セーフティカバーヒンジ
(2)
53 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(8)
54 400-77321 STAY
ステイ
(1)
55 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
56 401-22999 GAS SPRING
ガススプリング
(2)
57 400-38381 STEP SCREW 段付きねじ (4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2 平座金 ４．８ Ｘ １１．５ Ｘ ２ (2)
59 401-51272 GS_BRACKET_TYPE2 ＧＳ ブラケット＿ ＴＹＰＥ ２ (2)
60 401-35766 SAFETY_COVER_F_UNIT セーフティカバー Ｆ ユニット 1
61 401-35768 SAFETY_COVER_F_ASM
セーフティカバー Ｆ 組
(1)
62 401-34614 SAFETY_COVER_FRAME_F
セーフティカバーフレーム Ｆ
(1)
63 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(19)
64 401-34620 SCF_PLATE_FIXED_BR_UL
ＳＣＦ プレート固定ブラケット ＵＬ
(1)
65 401-34621 SCF_PLATE_FIXED_BR_UR
ＳＣＦ プレート固定ブラケット ＵＲ
(1)
66 401-34619 SCF_PLATE_FIXED_BR_U
ＳＣＦ プレート固定ブラケット Ｕ
(1)
67 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(2)
68 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール（５０）
(1)
69 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(19)
70 401-34617 SAFETY_COVER_STAY_FR_U
セーフティカバーステイ ＦＲ ＿ Ｕ
(1)
71 WS-0510002-KN SPRING WASHER M5 バネザガネ Ｍ ５ (19)
72 401-22998 HANDLE ハンドル (1)
73 SL-6051092-TN SCREW M5 L=10 座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０ (2)
74 401-34623 SCF_PLATE_B ＳＣＦ プレート Ｂ (1)
75 401-34622 SCF_PLATE_FIXED_BR_B
ＳＣＦ プレート固定ブラケット Ｂ
(1)
76 401-13967 HANDLE L
ハンドル Ｌ
(1)
77 SM-104 100 1- SC SCR EW M 4X0. 7 L=10
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(2)
78 NM-6060001-SC NUT M6
ロツカクナツト Ｍ ６ １シユ
(2)
79 401-34616 SAFETY_COVER_STAY_FL_U
セーフティカバーステイ ＦＬ ＿ Ｕ
(1)
80 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
バネザガネ Ｍ ６
(2)
81 401-34618 SD_LOCK_BRACKET
ＳＤ ロックブラケット
(2)
82 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
83 WP-0641601-SC WASHER
ヒラザガネ ミガキマル Ｍ ６
(2)
84 401-34624 SCF_PLATE_BACK_BR
ＳＣＦ プレートバックブラケット
(1)
85 WP-0550836-SC WASHER 5.5X12X0.8 平座金 ５．５ Ｘ １２ Ｘ ０．８ (2)
86 400-80490 KEY SCREW キーねじ (2)
87 401-14319 EDGE CUSHION F L エッジクッション Ｆ Ｌ (1)
88 CM-3002000-06 FINGER INJURY CAUTION LABEL (100) 指けが注意シール（１００） (1)
89 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
90 401-34615 SCF_PLATE_U
ＳＣＦ プレート Ｕ
(1)
91 400-79329 CAUTION SEAL
注意シール
(1)
92 400-79330 EXCHANGE SEAL
交換シール
(1)
93 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８ Ｘ １１．５ Ｘ ２
(2)
94 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(8)
95 400-77321 STAY
ステイ
(1)
96 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
97 401-22999 GAS_SPRING
ガススプリング
(2)
98 400-38381 STEP SCREW
段付きねじ
(4)
99 401-51272 GS_BRACKET_TYPE2 ＧＳ ブラケット＿ ＴＹＰＥ ２ (2)
100 S L-6061 292- TN SCR EW M6 L =12 座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２ (4)
101 L 128E -4 21-000 S AFETY COV ER H IN GE セーフティカバーヒンジ (2)
