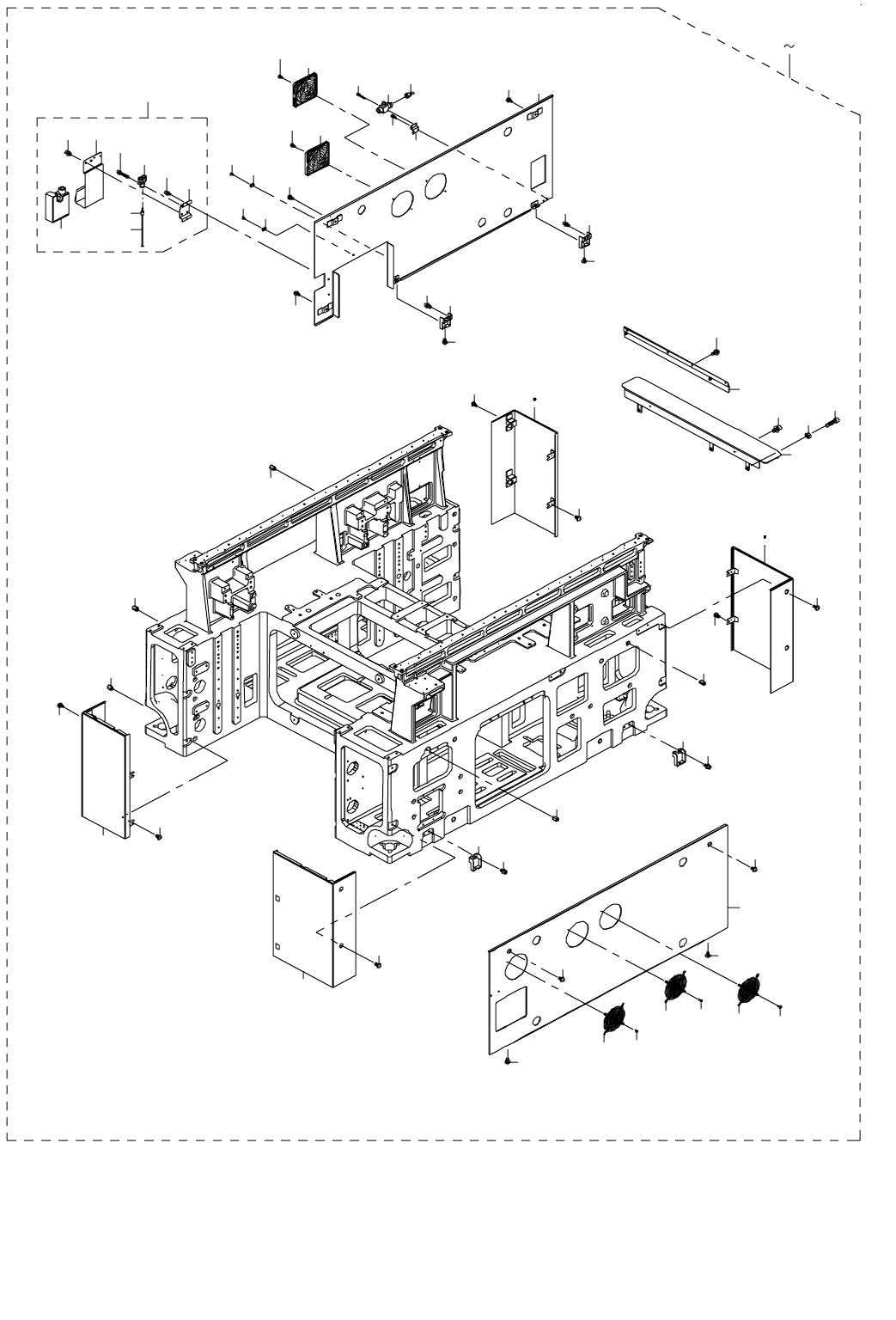

24.COVER COMPONENTS(7)
カバー関係（７）
B
39 42
13 14
22
58
63
62
61
60
59
59
58
57
64
67
49
56
55
54
53
52
51
50
50
45
46
47
48
48
48
48
47
46
45
71
70
43
44
71
44
43
70
69
69
68
68
20
20
20
22
21
20
19
18
19
17
15
16
B
A
A
73
76
81
81
77 80
1 2
23 26
31
36
34
34
36
35
35
33
37
31
32
37
33
32
27
30
7
7
7
8
10
12
11
9
8
7
8
8
6
4
5
3
38
38
72
72
- 48 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L,L(EN) Ｌ，Ｌ（ＥＮ）仕様
#03....TYPE L Ｌ 仕様
#04....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
#05....TYPE M,L(EN) Ｍ，Ｌ（ＥＮ）仕様
#06....TYPE M(UNTIL M/C REV.D) Ｍ 仕様（マシン ＲＥＶ．Ｄ まで）
#07....TYPE M(AFTER M/C REV.E) Ｍ 仕様（マシン ＲＥＶ．Ｅ 以降）
#08....TYPE L(UNTIL M/C REV.D) Ｌ 仕様（マシン ＲＥＶ．Ｄ まで）
#09....TYPE L(AFTER M/C REV.E) Ｌ 仕様（マシン ＲＥＶ．Ｅ 以降）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-14853 COVER SUL(M) ASM
カバー ＳＵＬ（Ｍ）組
1
2 #02 401-14845 COVER SUL(L) ASM カバー ＳＵＬ（Ｌ）組 1
3 401-14348 COVER SUL F M
カバー ＳＵＬ Ｆ Ｍ
(1)
4
#01
401-13928 COVER SUL R M
カバー ＳＵＬ Ｒ Ｍ
(1)
5
#02
401-11830 COVER SUL R L
カバー ＳＵＬ Ｒ Ｌ
(1)
6 401-14256 COVER BR D
カバー ＢＲ Ｄ
(1)
7 SL-6061292-TN SCREW M6 L=12 座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２ (7)
8 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(6)
9 401-10760 CABLE FIXED BR FL
ケーブルフィックス ＢＲ ＦＬ
(1)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
11 HX-0029400-00 FIXED BASE
固定ベース
(2)
12 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (2)
13
#01
401-14854 COVER SUR(M) ASM
カバー ＳＵＲ（Ｍ）組
1
14
#02
401-14846 COVER SUR(L) ASM
カバー ＳＵＲ（Ｌ）組
1
15
#01
401-13927 COVER SUR F
カバー ＳＵＲ Ｆ
(1)
16
#02
401-11831 COVER SUR F L
カバー ＳＵＲ Ｆ Ｌ
(1)
17 #05 401-13938 COVER SUR R カバー ＳＵＲ Ｒ (1)
18
#05
401-10762 COVER BR B
カバー ＢＲ Ｂ
(1)
19 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(3)
20 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(9)
21 401-11305 MTC SHUTTLE COVER
ＭＴＣ シャッタカバー
(1)
22 NM-3040520-SF FLANGE NUT M4 フランジ付きナット Ｍ ４ (4)
23
#06
401-14850 COVER CUL(M) ASM
カバー ＣＵＬ（Ｍ）組
1
24
#08
401-14840 COVER CUL(L) ASM
カバー ＣＵＬ（Ｌ）組
1
25
#07
401-34655 COVER_CUL(M)_ASM
カバー＿ ＣＵＬ（Ｍ）＿組
1
26
#09
401-34650 COVER_CUL(L)_ASM
カバー＿ ＣＵＬ（Ｌ）＿組
1
27 #06 401-14001 COVER CUL M カバー ＣＵＬ Ｍ (1)
28
#08
401-11826 COVER CUL L
カバー ＣＵＬ Ｌ
(1)
29
#07
401-34608 COVER_CUL_M
カバー ＣＵＬ Ｍ
(1)
30
#09
401-34611 COVER_CUL_L
カバー ＣＵＬ ＿ Ｌ
(1)
31 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(4)
32 400-49671 COVER CUSHION カバークッション (2)
33 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
34 400-93708 HOLE PLUGS HP11
ホールプラグ ＨＰ １１
(2)
35 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
36 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(4)
37 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
38 #04 401-47221 STOPPER_NUT_PLATE ストッパナットプレート (2)
39
#06
401-14851 COVER CUR(M) ASM
カバー ＣＵＲ（Ｍ）組
1
40
#08
401-14841 COVER CUR(L) ASM
カバー ＣＵＲ（Ｌ）組
1
41
#07
401-34656 COVER_CUR(M)_ASM
カバー＿ ＣＵＲ（Ｍ）＿組
1
42
#09
401-34651 COVER_CUR(L)_ASM
カバー＿ ＣＵＲ（Ｌ）＿組
1
43 400-49671 COVER CUSHION カバークッション (2)
44 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
45 400-01453 SAFETY SWITCH BRACKET
セイフティスイッチブラケット
(2)
46 400-02254 COVER OPEN SW CABLE ASM
カバーオープン ＳＷ
(2)
47 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ ４ Ｌ ＝２０
(4)
48 NM-3040520-SF FLANGE NUT M4 フランジ付きナット Ｍ ４ (8)
49 401-11321 CONNECTOR BR
コネクタ ＢＲ
(1)
50 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ ４
(4)
51 400-46586 REPEATER BRACKET
リピータブラケット
(1)
52 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
53 #06 400-44518 IEEE1394 REPEATER BOARD ＩＥＥＥ １３９４リピータボード (1)
54
#06
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
55 HX-0029400-00 FIXED BASE
固定ベース
(2)
56 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
57 401-13929 CB BRACKET
ＣＢ ブラケット
(1)
58 NM-3040520-SF FLANGE NUT M4 フランジ付きナット Ｍ ４ (4)
59 SM-6061202-TN SCREW
六角穴ボルト
(4)
60 400-98051 FC SUPPORT Y
ＦＣ サポート Ｙ
(1)
61 SM-6060802-TN SCREW
六角穴ボルト
(2)
62 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
(1)
63 SL-6041092-TN SCREW M4 L=10 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０ (4)
64
#06
401-13934 COVER CUR M
カバー ＣＵＲ Ｍ
(1)
65
#08
401-11827 COVER CUR L
カバー ＣＵＲ Ｌ
(1)
66
#07
401-34610 COVER_CUR_M
カバー ＣＵＲ Ｍ
(1)
67
#09
401-34613 COVER_CUR_L
カバー ＣＵＲ Ｌ
(1)
68 SL-6061292-TN SCREW M6 L=12 座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２ (4)
69 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(4)
70 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
71 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(4)
72
#04
401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
73 #06 401-14852 COVER CUC(M) ASM カバー ＣＵＣ（Ｍ）組 1
74 #08 401-14842 COVER CUC(L) ASM カバー ＣＵＣ（Ｌ）組 1
75
#07
401-34657 COVER_CUC(M)_ASM
カバー＿ ＣＵＣ（Ｍ）＿組
1
76
#09
401-34652 COVER_CUC(L)_ASM
カバー＿ ＣＵＣ（Ｌ）＿組
1
77
#06
401-13924 COVER CUC M
カバー ＣＵＣ Ｍ
(1)
78
#08
401-11825 COVER CUC L
カバー ＣＵＣ Ｌ
(1)
79 #07 401-34609 COVER_CUC_M カバー ＣＵＣ Ｍ (1)
80
#09
401-34612 COVER_CUC_L
カバー ＣＵＣ Ｌ
(1)
81 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(8)
- 49 -

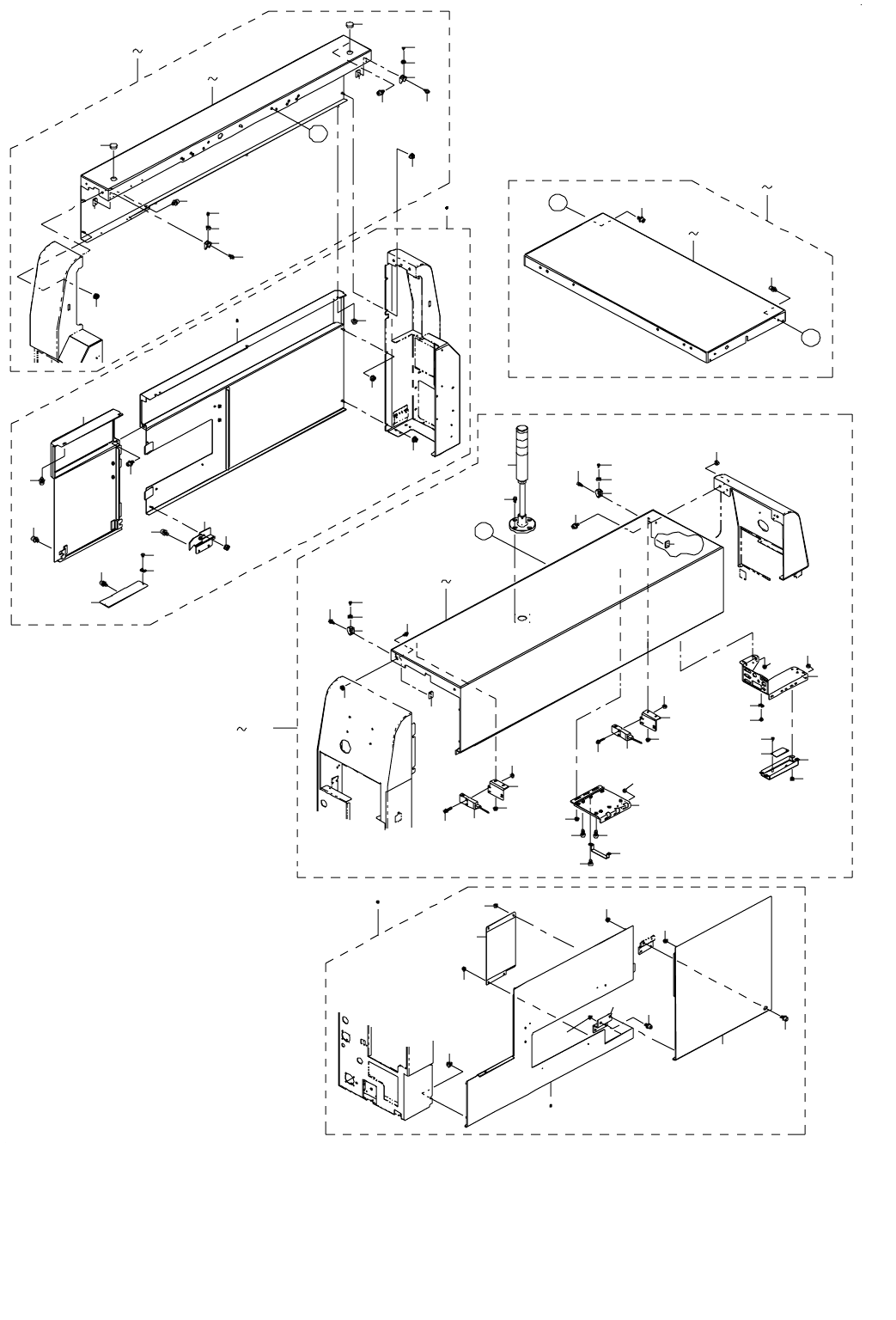

25.COVER COMPONENTS(8)
