- 61 - 3 1 .CO VE R CO MP ON E NT S (1 4) (T Y P E XL) ( UN T IL M /C R EV . D) カバー関係（１４） （ＸＬ 仕様） （マシン ＲＥＶ．Ｄ まで） 1 29 28 53 53 52 57 57 57 57 51 51 50 50 56 56 55 55 54 2 A 36 35 A 44 43 42 45 40 41 39 38 37 17 36 34 33 …
- 60 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-21673 COVER_RUR(XL)_ASM
カバー＿ ＲＵＲ（ＸＬ）＿組
1
2 #01 401-21686 COVER_RUR(XL_EN)_ASM カバー＿ ＲＵＲ（ＸＬ ＿ ＥＮ）＿組 1
3 SL-6061492-TN BOLT
座金付き六角穴ボルト
(1)
4 HX-0032600-0P GROMMET
ドームプラグ
(1)
5 401-37733 COVER_RUR_XL
カバー ＲＵＲ ＸＬ
(1)
6 400-93674 COVER_SUPPORT_R
カバー＿サポート＿ Ｒ
(1)
7 401-11309 HOUR METER BR アワーメータ ＢＲ (1)
8 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
9 400-99144 HOUR METER ASM
アワーメータ組
(1)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(5)
11 401-14830 SC LOCK ASM
ＳＣ ロック組
(1)
12 401-11821 SCL BASE ＳＣＬ ベース (1)
13 401-11822 SCL SOLENOID BASE
ＳＣＬ ソレノイドベース
(1)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
15 401-11823 SCL HOOK
ＳＣＬ フック
(1)
16 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ ５ Ｌ ＝３５
(1)
17 NM-6050001-SC NUT M5X0.8 TYPE1 六角ナット Ｍ ５ Ｘ ０．８ １種 (2)
18 E1055-717-00 0 DOOR LOCK SP
ドアロック ＳＰ
(1)
19 401-10073 COVER LOCK SV ASM
カバーロック ＳＶ 組
(1)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
21 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３ Ｘ １０
(1)
22 401-11824 SCL COVER ＳＣＬ カバー (1)
23 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
25 400-97798 HOLE PLUGS HP1
ホールプラグ ＨＰ １
(4)
26 401-13933 SWITCH PANEL COVER R
スイッチパネルカバー Ｒ
(1)
27 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (4)
28 401-35778 SWITCH_PANEL_R(XL)_ASM
スイッチパネル Ｒ（ＸＬ）組
(1)
29
#01
401-35780 SWITCH_PANEL_R(XL_EN)_ASM
スイッチパネル Ｒ（ＸＬ ＿ ＥＮ）組
(1)
30 HX-0035400-0M SPACER
スペーサ
(4)
31 HX-0035400-0H SPACER
スペーサ
(6)
32 HX-0029400-00 FIXED BASE 固定ベース (3)
33 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
34 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(2)
35 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
36 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
37 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
38 400-92483 OPERATION PCB REAR10 ASM(EN) オペレーション基板リア１０組（ＥＮ） (1)
39 401-34632 SWITCH_PANEL_BOX
スイッチパネルボックス
(1)
40 400-93707 HOD CONECTOR COVER
ＨＯＤ コネクタカバー
(1)
41 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(2)
42 HA-0053400-20 SWITCH
スイッチ
(4)
43 #01 HA-0053400-20 SWITCH スイッチ (3)
44
#02
HA-0053400-7A SWITCH
スイッチ
(1)
45 HA-0053400-70 SWITCH
スイッチ
(1)
46 HA-0055200-30 SWITCH
スイッチ
(3)
47 HA-0053400-4A SWITCH
スイッチ
(1)
48 HA-0055200-10 SWITCH スイッチ (1)
49
#02
HA-0055200-1A SWITCH
スイッチ
(1)
50 HA-0055200-1B SWITCH
スイッチ
(2)
51 HX-0032600-0A GROMMET
ドームプラグ
(6)
52
#01
HX-0032600-0A GROMMET
ドームプラグ
(7)
53 401-20506 EMG SW(R) ASM ＥＭＧ ＳＷ（Ｒ）組 (1)
54
#01
401-33944 EMG SW R CABLE ASM (XL_EN)
ＥＭＧ ＳＷ Ｒ ケーブル組（ＸＬ ＿ ＥＮ）
(1)
55 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(2)
56 401-37736 SUB_COVER_RUR_XL
サブカバー ＲＵＲ ＸＬ
(1)
57 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.223)
58 401-34627 FEEDER_COVER_GUIDE_R フィーダカバーガイド Ｒ (1)
59 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
60 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(2)
61 401-20814 FEEDER_SIDE_COVER_R_XL_ASM
フィーダサイドカバー＿Ｒ＿ＸＬ＿組
(1)
62 401-21062 FEEDER_SIDE_COVER_R_A
フィーダサイドカバ
ーＲ＿Ａ
(1)
63 401-21064 FEEDER_SIDE_COVER_R_B フィーダサイドカバーＲ＿Ｂ (1)
64 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
66 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
67 401-37721 COVER_RUL(XL)_ASM
カバー ＲＵＬ（ＸＬ）組
1
68 401-11672 FC GUIDE L ＦＣ ガイド Ｌ (1)
69 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
70 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.184)
71 400-93673 COVER_SUPPORT_L
カバー＿サポート＿ Ｌ
(1)
72 401-37732 COVER_RUL_XL
カバー ＲＵＬ ＸＬ
(1)
73 SL-6061292-TN SCREW M6 L=12 座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２ (6)
74 401-14830 SC LOCK ASM ＳＣ ロック組 (1)
75 401-11821 SCL BASE
ＳＣＬ ベース
(1)
76 401-11822 SCL SOLENOID BASE
ＳＣＬ ソレノイドベース
(1)
77 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
78 401-11823 SCL HOOK
ＳＣＬ フック
(1)
79 SM-6053502-TN SCREW M5 L=35 六角穴ボルト Ｍ ５ Ｌ ＝３５ (1)
80 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
81 E1055-717-00 0 DOOR LOCK SP
ドアロック ＳＰ
(1)
82 401-10073 COVER LOCK SV ASM
カバーロック ＳＶ 組
(1)
83 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
84 PS-0300102-KH SPRING PIN 3X10 スプリングピン ３ Ｘ １０ (1)
85 401-11824 SCL COVER
ＳＣＬ カバー
(1)
86 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
87 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
88 401-14042 SUB COVER RUL BR
サブカバー ＲＵＬ ＢＲ
(1)
89 NM-3040520-SF FLANGE NUT M4 フランジ付きナット Ｍ ４ (2)
90 401-13958 SUB COVER RUL
サブカバー ＲＵＬ
(1)
91 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ ４
(1)
92 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(1)
93 401-11314 BANK CONNECTOR P BR
バンクコネクタ Ｐ ＢＲ
(2)
94 NM-3040520-SF FLANGE NUT M4 フランジ付きナット Ｍ ４ (6)
95 401-11471 BANK CONNECTOR P
バンクコネクタ Ｐ
(1)
96 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
- 61 -

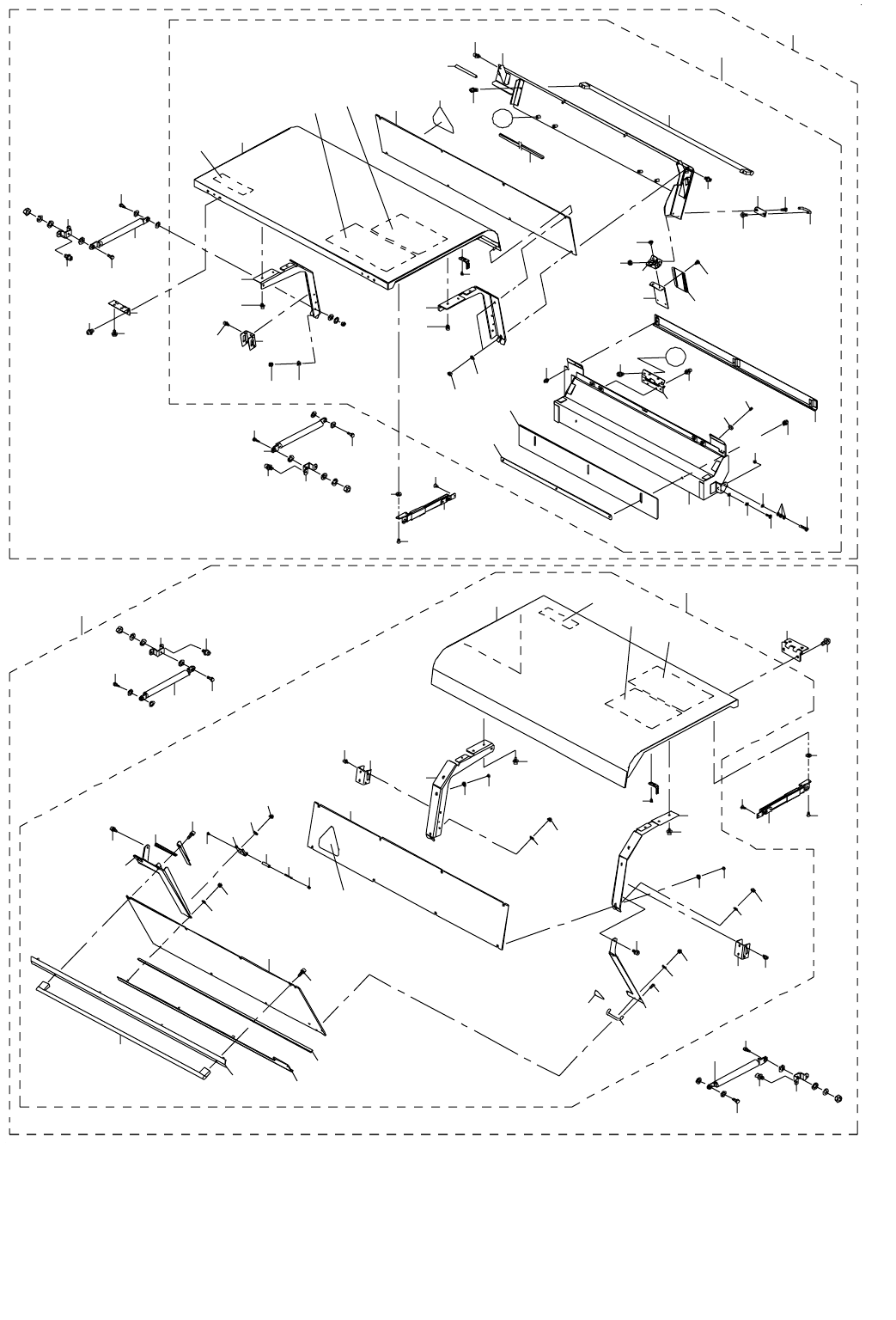

31.COVER COMPONENTS(14)(TYPE XL)(UNTIL M/C REV.D)
カバー関係（１４）（ＸＬ 仕様）（マシン ＲＥＶ．Ｄ まで）
1
29
28
53
53
52
57
57
57
57
51
51
50
50
56
56
55
55
54
2
A
36
35
A
44
43
42
45
40
41
39
38
37
17
36
34
33
32
31
30
27
26
25
24
23
22
2120
19
18
16
15
13
12
12
11
7
8
10
6
6
5
4
3
101
62
59
60
65
105
104
103
102
103
105
104
103
103
102
99
101
100
68
96
97
94
93
90
73
64
92
91
89
86
86
85
84
87
83
82
81
82
81
73
71
69
71
69
77
76
75
74
72
78
80
78
80
67
67
66
95
63
61
63
61
88
88
79
70
106
98
58
9
9
14
14
47
46
48
49
- 62 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-21679 SAFETY_COVER_R(XL)_UNIT セーフティ＿カバー＿ Ｒ（ＸＬ）＿ユニット 1
2 401-21683 SAFETY_COVER_R(XL)_ASM セーフティ＿カバー＿ Ｒ（ＸＬ）＿組 (1)
3 401-11454 SAFETY COVER FRAME セーフティカバーフレーム (1)
4 401-11467 SAFETY COVER STAY RR U セーフティカバーステイ ＲＲ Ｕ (1)
5 401-11468 SAFETY COVER STAY RL U
セーフティカバーステイ ＲＬ Ｕ
(1)
6 SL- 604089 2-TN SCR EW M 4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(8)
7 401-11463 SCF PLATE U
セーフティカバープレート Ｕ
(1)
8 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(8)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
10 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(8)
11 401-19687 SAFETY_COVER_R_B_S
セーフティカバー＿ Ｒ ＿ Ｂ ＿ Ｓ
(1)
12 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０
(2)
13 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
14 SB-1040001-00 BEARING ミニチュアベアリング (4)
15 WP-0531001-SC WASHER M5 平座金みがき丸 Ｍ ５ (2)
16 400-46608 KNOB ノブ (1)
17 SL-6051292-TN SCREW M5 L=12 座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２ (2)
18 401-13968 HANDLE S ハンドル Ｓ (1)
19 SM-104 100 1- SC SCR EW M 4X0. 7 L=10
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(2)
20 401-13965 HANDLE PLATE
ハンドルプレート
(1)
21 SM-103 100 1- SC SCR EW M 3X0. 5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(2)
22 401-13966 SPRING TYPE HINGE
スプリングタイプヒンジ
(1)
23 401-13963 FEEDER SIDE COVER R A
フィーダサイドカバー Ｒ Ａ
(1)
24 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
25 401-13964 FEEDER SIDE COVER R B
フィーダサイドカバー Ｒ Ｂ
(1)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
27 401-11450 FEEDER COVER
フィーダカバー
(1)
28 400-55159 COVER GUARD R カバーガード Ｒ (1)
29 400-55160 COVER NUT PLATE カバーナットプレート (1)
30 400-93798 LAURETTE SCREW つまみ付きねじ (2)
31 400-49671 COVER CUSHION カバークッション (2)
32 SM-4030601-SC SCREW M3X0.5 L=6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2)
33 401-13969 F C HINGE COVER
Ｆ Ｃ ヒンジカバー
(1)
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(3)
35 E1196-725-000 FC HINGE
ＦＣ ヒンジ
(2)
36 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０
(8)
37 401-11466 SC LOCK BRACKET
ＳＣ ロックブラケット
(2)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
39 400-80490 KEY SCREW
キーねじ
(2)
40 401-14320 EDGE CUSHION F S
エッジクッション Ｆ Ｓ
(1)
41 401-05874 CRUSH HAZARD LABEL (100)
挟込注意ラベル（１００）
(1)
42 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
43 400-79329 CAUTION SEAL 注意シール (1)
44 400-79330 EXCHANGE SEAL 交換シール (1)
45 NM-3034000-SF FLANGE NUT M3 フランジ付きナット Ｍ ３ (2)
46 SM-4042001-SC SCREW M4 X 20 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０ (1)
47 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ ４ Ｌ ＝１２
(1)
48 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
49 HX -00096 00-00 EDGE BUSHI NG
エッジングブッシュ
(0.765)
50 400-77319 GS BRACKET
ＧＳ ブラケット
(2)
51 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
52 L128E-421-000 SAFETY COVER HINGE
セーフティカバーヒンジ
(2)
53 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(8)
54 400-77321 STAY
ステイ
(1)
55 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
56 401-10176 GAS SPRING
ガススプリング
(2)
57 400-38381 STEP SCREW 段付きねじ (4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2 平座金 ４．８ Ｘ １１．５ Ｘ ２ (2)
59 401-14843 SAFETY COVER F UNIT セーフティカバー Ｆ ユニット 1
60 401-14834 SAFETY COVER F ASM セーフティカバー Ｆ 組 (1)
61 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(8)
62 401-11454 SAFETY COVER FRAME
セーフティカバーフレーム
(1)
63 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(8)
64 401-14288 SAFETY COVER STAY FR B
セーフティカバーステイ ＦＲ Ｂ
(1)
65 401-14284 SAFETY COVER STAY FL B
セーフティカバーステイ ＦＬ Ｂ
(1)
66 401-14279 SCF PLATE FIXED BR U
ＳＣＦ プレート固定ブラケット Ｕ
(1)
67 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
68 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール（５０）
(1)
69 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(4)
70 401-11467 SAFETY COVER STAY RR U
セーフティカバーステイ ＲＲ Ｕ
(1)
71 WP-0531001-SC WASHER M5 平座金みがき丸 Ｍ ５ (4)
72 400-46608 KNOB ノブ (1)
73 SL-6051092-TN SCREW M5 L=10 座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０ (2)
74 401-14283 SCF PLATE B セーフティカバープレート Ｂ (1)
75 401-14287 SCF PLATE FIXED BR B
ＳＣＦ プレート固定ブラケット Ｂ
(1)
76 401-13967 HANDLE L
ハンドル Ｌ
(1)
77 SM-104 100 1- SC SCR EW M 4X0. 7 L=10
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(2)
78 NM-7050032-SC HEXAGONAL CAP NUT 3 M5X0.8
六角袋ナット ３形 Ｍ ５ Ｘ ０．８
(4)
79 401-11468 SAFETY COVER STAY RL U
セーフティカバーステイ ＲＬ Ｕ
(1)
80 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(4)
81 401-11466 SC LOCK BRACKET
ＳＣ ロックブラケット
(2)
82 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
83 401-14254 F COVER ROLLER BASE
Ｆ カバーローラベース
(1)
84 401-14255 F COVER ROLLER SH
Ｆ カバーローラ ＳＨ
(1)
85 E6334-706-R00 GUIDE ROLLER 32 ガイドローラ３２ (1)
86 SM-1030501-SC SCREW M3 L=5 皿小ねじ Ｍ ３ Ｌ ＝５ (2)
87 NM-3040520-SF FLANGE NUT M4 フランジナット (2)
88 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ (8)
89 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(2)
90 400-80490 KEY SCREW
キーねじ
(2)
91 401-14319 EDGE CUSHION F L
エッジクッション Ｆ Ｌ
(1)
92 401-14320 EDGE CUSHION F S
エッジクッション Ｆ Ｓ
(1)
93 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指けが注意シール（１００）
(1)
94 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
95 401-11463 SCF PLATE U
セーフティカバープレート Ｕ
(1)
96 400-79329 CAUTION SEAL
注意シール
(1)
97 400-79330 EXCHANGE SEAL
交換シール
(1)
98 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８ Ｘ １１．５ Ｘ ２
(2)
99 SL-3061232-TN SCREW M6 L=12 座金付きボタンボルト Ｍ ６ Ｌ ＝１２ (8)
100 4 00-773 21 S TAY ステイ (1)
101 SM-1040801-SC SCREW M4X0.7 L=8 皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８ (4)
102 4 01-101 76 G AS S PRING ガススプリング (2)
103 4 00-383 81 S TEP S CREW
段付きねじ
(4)
104 4 00-773 19 G S BR ACK ET
ＧＳ ブラケット
(2)
105 S L-6061 292- TN SCR EW M6 L =12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
106 L 128E -4 21-000 S AFETY COV ER H IN GE
セーフティカバーヒンジ
(2)
