- 71 - 3 6 .AI R CO MP ON E N TS エアー関係 9 3 13 11 12 10 31 33 30 24 25 26 6 7 27 28 32 14 29 4 2 1 8 15 5 17 18 23 21 22 22 21 42 45 19 19 20 21 22 34 35 36 40 16 38 39 36 37 41 44 43 43
- 70 -
NOTE( 注記 ) #01....FRONT IS M/E BANK COMMONNESS AT フロントが固定バンク時、メカ／電動バンク共通
A FI XED BA NK.
#02....REAR IS M/E BANK COMMONNESS AT リアが固定バンク時、メカ／電動バンク共通
A FI XED BA NK.
#03....FRONT IS M/E BANK COMMONNESS AT フロントが交換台車仕様時、メカ／電動バンク共通
THE CH ANGER TRUCK SPEC IF ICATION.
#04....REAR IS M/E BANK COMMONNESS AT リアが交換台車仕様時、メカ／電動バンク共通
THE CH ANGER TRUCK SPEC IF ICATION.
#05....FOR OPTION オプション用
#06....FOR CHANGER TRUCK 交換台車用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 #05 400-71466 CONVEYOR COVER 3020(XL) ASSY コンベアカバー３０２０（ＸＬ）組 1
2 400 -9 3821 C ONV_CO VER_ L_X L 搬送カバー＿ ＸＬ (1)
3 400 -9 3822 C ONV_SIDE _COVER_L_ XL 搬送サイドカバー＿ ＸＬ (1)
4 400-93823 CONV_UPPER_COVER_L_XL 搬送上カバー＿ ＸＬ (1)
5 400 -9 7774 C ONV_CO VER_ R_ XL
搬送カバー＿ Ｒ ＿ ＸＬ
(1)
6 400 -9 7775 C ONV_SIDE _COVER_R_XL
搬送サイドカバー＿ Ｒ ＿ ＸＬ
(1)
7 400-97776 CONV_UPPER_COVER_R_XL
搬送上カバー＿ Ｒ ＿ ＸＬ
(1)
8 400 -9 2186 EN_COVER_SHUTTER_U_XL
ＥＮ カバーシャッタ Ｕ ＿ ＸＬ
(2)
9 400 -9 2187 EN_COVER_SHUTTER_B_XL
ＥＮ カバーシャッタ Ｂ ＿ ＸＬ
(2)
10 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(2)
11 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(42)
12 400-01490 TAPE
テープ
(3.6)
13 E1143-721-000 WOOLEN CLOTH PAPER
搬送 カバー ラシャペーパ（ＣＥ）
(4)
14 E5721-729-000 LABEL 荷重禁止シール (2)
15 #01 401-21687 ASM_BANK_COVER_F_XL(F_BANK) バンクカバー＿ Ｆ ＿ ＸＬ 組（Ｆ バンク） 1
16 400-93677 BANK_COVER_FL_L バンクカバー＿ ＦＬ ＿ Ｌ (1)
17 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
18 400-93678 BANK_COVER_FR_L バンクカバー＿ ＦＲ ＿ Ｌ (1)
19 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
20 400-93676 BANK_COVER_FC_L
バンクカバー＿ ＦＣ ＿ Ｌ
(1)
21 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿ Ｌ
(2)
22 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
23 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
24 HM-0010100-10 FILTER
フィルター
(2)
25 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
26 401-38682 FEEDER_SIDE_COVER_F_ASM(F_BANK
フィーダサイドカバー＿ Ｆ 組（Ｆ バンク）
(1)
27 401-34628 FEEDER_SIDE_COVER_FR_F
フィーダサイドカバー ＦＲ Ｆ
(1)
28 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
29 HX -00326 00-0B BUSH ブッシュ (1)
30 SM-3030552-TN SCREW M3 L=5 丸ねじ Ｍ ３ Ｌ ＝５ (8)
31 NM-6030001-SC NUT M3X0.5 TYPE1 六角ナツト Ｍ ３ Ｘ ０．５ １種 (4)
32 401-13966 SPRING_TYPE_HINGE スプリングタイプヒンジ (2)
33 401 -1 4891 GUA RD _COVER _B_L _F
ガードカバー＿ Ｂ ＿ Ｌ ＿ Ｆ
(1)
34 401-14298 GUARD_COVER_POLE
ガード＿カバー＿ポール
(1)
35 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(10)
36 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(1)
37 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナツト Ｍ ３ Ｘ ０．５ １種
(1)
38
#06
400-99492 BOTTOM_HOLE_COVER
ボトムホールカバー
4
39
#06
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
16
40 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿ Ｌ
2
41 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
8
42
#02
401-21688 ASM_BANK_COVER_R_XL(F_BANK)
バンクカバー＿ Ｒ ＿ ＸＬ 組（Ｆ バンク）
1
43 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
44 400-93680 BANK_COVER_RL_L バンクカバー＿ ＲＬ ＿ Ｌ (1)
45 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
46 401-19663 BANK_COVER_RR_L バンクカバー＿ ＲＲ ＿ Ｌ (1)
47 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
48 400-93679 BANK_COVER_RC_L
バンクカバー＿ ＲＣ ＿ Ｌ
(1)
49
#03
401-21689 ASM_BANK_COVER_F_XL(T_BANK)
バンクカバー＿ Ｆ ＿ ＸＬ 組（Ｔ バンク）
1
50 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
51 400-93710 CHIP_COVER
チップカバー
(1)
52 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
53 HM-0010100-10 FILTER
フィルター
(2)
54 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
55 400-93686 T_BANK_COVER_FL_L
Ｔ ＿バンクカバー＿ ＦＬ ＿ Ｌ
(1)
56 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
57 SM-6040802-TN SCREW 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８ (2)
58 401-14174 T_BANK_COVER_FR_L Ｔ バンクカバー ＦＲ ＿ Ｌ (4)
59 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (6)
60 SM-6040802-TN SCREW 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８ (2)
61 400-93682 T_BANK_COVER_FCL_L
Ｔ ＿バンクカバー＿ ＦＣＬ ＿ Ｌ
(1)
62 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
63 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(1)
64 400-93683 T_BANK_COVER_FCR_L
Ｔ ＿バンクカバー＿ ＦＣＲ ＿ Ｌ
(1)
65 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(1)
66 401-38683 FEEDER_SIDE_COVER_F_ASM(T_BANK
フィーダサイドカバー＿ Ｆ 組（Ｔ バンク）
(1)
67 401-34629 FEEDER_SIDE_COVER_FR_NSO
フィーダサイドカバー ＦＲ ＮＳＯ
(1)
68 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
69 HX -00326 00-0B BUSH
ブッシュ
(1)
70 401 -1 4890 GUA RD _COVER _B_L _T
ガードカバー＿ Ｂ ＿ Ｌ ＿ Ｔ
(1)
71 NM-6030001-SC NUT M3X0.5 TYPE1 六角穴ナツト Ｍ ３ Ｘ ０．５ １種 (4)
72 401-13966 SPRING_TYPE_HINGE スプリングタイプヒンジ (2)
73 401-14298 GUARD_COVER_POLE ガード＿カバー＿ポール (1)
74 SM-3030552-TN SCREW M3 L=5 丸ねじ Ｍ ３ Ｌ ＝５ (10)
75 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(1)
76 NM-6030001-SC NUT M3X0.5 TYPE1
六角穴ナツト Ｍ ３ Ｘ ０．５ １種
(1)
77 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8)
78 400-80833 SPONGE
スポンジ
(0.5)
79
#04
401-21690 ASM_BANK_COVER_R_XL(T_BANK)
バンクカバー＿ Ｒ ＿ ＸＬ 組（Ｔ バンク）
1
80 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
81 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
82 401-14175 T_BANK_COVER_RR_L
Ｔ バンクカバー ＲＲ ＿ Ｌ
(1)
83 400-80833 SPONGE
スポンジ
(0.5)
84 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
85 400-01512 COVER STUD YF カバースタッド ＹＦ (2)
86 SM-6040802-TN SCREW 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８ (6)
87 400-93684 T_BANK_COVER_RCL_L Ｔ ＿バンクカバー＿ ＲＣＬ ＿ Ｌ (1)
88 400-93685 T_BANK_COVER_RCR_L Ｔ ＿バンクカバー＿ ＲＣＲ ＿ Ｌ (1)
89 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
90 400-93710 CHIP_COVER
チップカバー
(1)
91 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
92 400-93688 T_BANK_COVER_RL_L
Ｔ ＿バンクカバー＿ ＲＬ ＿ Ｌ
(1)
93 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
- 71 -

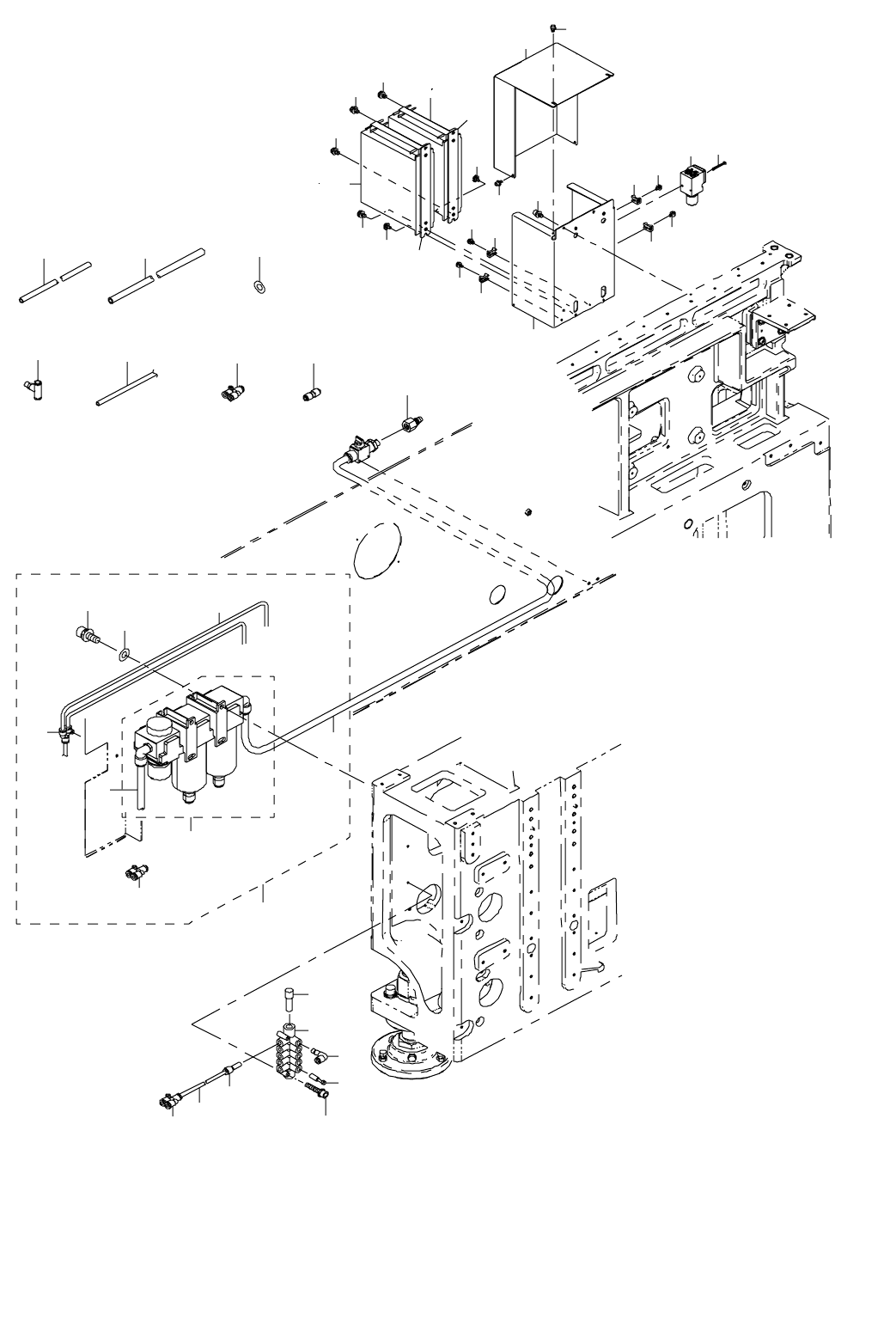

36.AIR COMPONENTS
エアー関係
9
3
13
11
12
10
31
33
30
24
25
26
6
7
27
28
32
14
29
4
21
8
15
5
17
18
23
21
22
22
21
42
45
19
19
20
21
22
34 35
36
40
16
38
39
36
37
41
44
43
43
- 72 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE AWC ＡＷＣ 仕様
#03....TYPE AWC(EN) ＡＷＣ（ＥＮ）仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
12
2 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
2.5
3 PJ-0252000-03 PLUG
プラグ
1
4 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
2
5 PJ-3050600-04 TEE
チーズ
2
6 400-54839 SOFT NYLON 8
ソフトナイロン８
20
7 400-94700 AIR COMBINATION ASSY
エアコンビネーション組
1
8 400-63483 AI R COMBINATION
エアーコンビネーション
(1)
9 BT-1000651-EB POLYURETHANE TUBE
ポリウレタンチューブ
(1.7)
10 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
11 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
12 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(4)
13 BT-1200801-EF TUBE
チューブ
(0.45)
14 PJ-3080600-03 Y UNION
ユニオンワイ
(1)
15 BT-1200801-EF TUBE
チューブ
(1)
16 401-14030 STEP DRV BASE
ステップドライバベース
1
17 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
18
#01
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
19 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
3
20 400-00534 BACK UP DRIV PLATE
バックアップ ＤＲＩＶ プレート
1
21 HX-0029400-00 FIXED BASE
固定ベース
3
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
3
23 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
24 PJ-3010600-03 REDUCER
レデューサ
6
25 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
4
26 PX-9500070-00 PLUG
プラグ
2
27 PJ-3080600-03 Y UNION
ユニオンワイ
2
28 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
8
29 PJ-3080600-03 Y UNION
ユニオンワイ
(1)
30 PJ-3091200-03 MANIFOLD
マニホールド
1
31 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
32 PJ-3030600-01 STRAIGHT UNION
ストレ−トユニオン
(4)
33 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
1
34
#02
HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
35
#03
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
36
#02
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
3
37
#02
400-00534 BACK UP DRIV PLATE
バックアップ ＤＲＩＶ プレート
1
38
#02
HX-0029400-00 FIXED BASE
固定ベース
1
39
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
1
40
#02
E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
41 401-14029 STEP DRV COVER
ステップドライバカバー
1
42 PF-0200040-00 REGULATOR
レギュレータ
1
43 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
6
44 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
3
45 SM-4033001-SC SCREW M3X0.5 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
2
