- 76 - N OT E( 注記 ) # 0 1....T YPE M Ｍ 仕様 # 0 2....T YPE L Ｌ 仕様 # 03 ....UN T IL M/C REV.D マシン ＲＥＶ．Ｄ まで # 04 ....AFTER M/ C RE V .E マシン ＲＥＶ．Ｅ 以降 REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 #0 3 401-13987 Y SE…
- 75 -

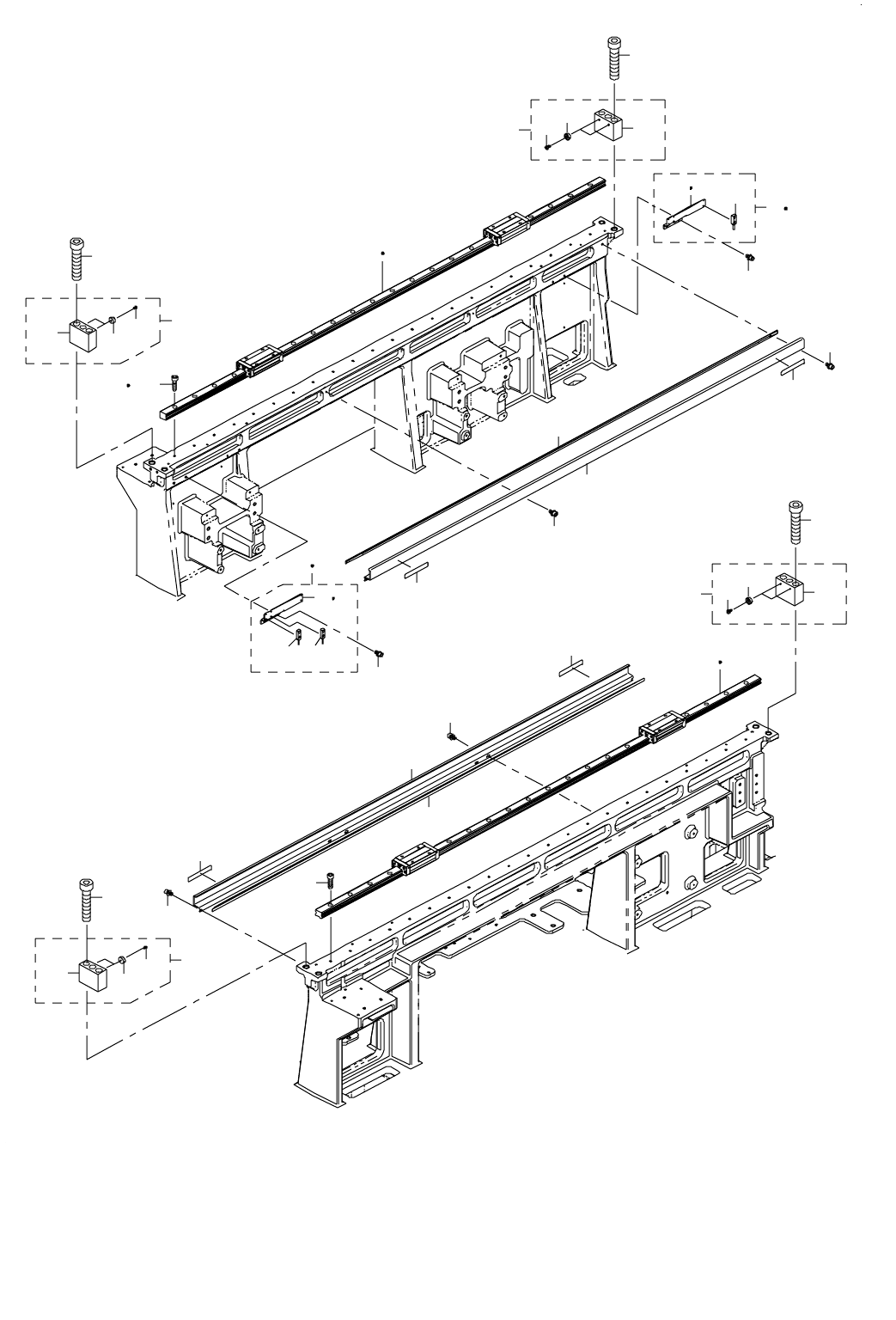

38.X-Y COMPONENTS(2)
Ｘ − Ｙ 関係（２）
14
14
14
14
26
16
17
15
8
9
17
16
15
26
25
25
25
25
18
18
18
18
24
24
16
15
17
26
17
16
15
23
23
19
20
19 20
21
21 22
13
12
10 11
1 2
7
4
3
5
6
26
- 76 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#04....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#03
401-13987 Y SENSOR BR F ASM
Ｙ センサブラケット Ｆ 組
1
2
#04
401-35770 Y_SENSOR_BR_F_ASM
Ｙ センサブラケット F 組
1
3 401-09957 Y- LMT SENSOR ASM
Ｙ 軸マイナスリミットセンサ組
(1)
4 401-09958 Y NEAR SENSOR ASM
Ｙ 軸原点周囲センサ組
(1)
5
#03
401-10223 Y SENSOR BR
Ｙ センサブラケット
(1)
6
#04
401-34598 Y_SENSOR_BR
Ｙ センサブラケット
(1)
7 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
8
#03
401-13988 Y SENSOR BR R ASM
Ｙ センサブラケット Ｒ 組
1
9
#04
401-35771 Y_SENSOR_BR_R_ASM
Ｙ センサブラケット R 組
1
10
#03
401-10223 Y SENSOR BR
Ｙ センサブラケット
(1)
11
#04
401-34598 Y_SENSOR_BR
Ｙ センサブラケット
(1)
12 401-09959 Y++ LMT SENSOR ASM
Ｙ 軸プラスリミットセンサ組
(1)
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
14 401-13989 Y STOPPER ASM
Ｙ ストッパ組
4
15 400-49671 COVER CUSHION
カバークッション
(2)
16 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
17 400-00708 Y STOPPER
Ｙ ストッパ
(1)
18 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
4
19
#02
401-06039 Y LM GUIDE L
Ｙ 軸 ＬＭ ガイド Ｌ
2
20
#01
401-06038 Y LM GUIDE M
Ｙ 軸 ＬＭ ガイド Ｍ
2
21
#01
SM-6051602-TN SCREW
六角穴ボルト
44
22
#02
SM-6051602-TN BOLT
六角穴ボルト
48
23 400-91396 MAGNETIC SCALE Y
マグネスケール Ｙ
2
24 401-10214 Y MSC GUARD
Ｙ マグネスケールガード
2
25 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
8
26 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
8
- 77 -

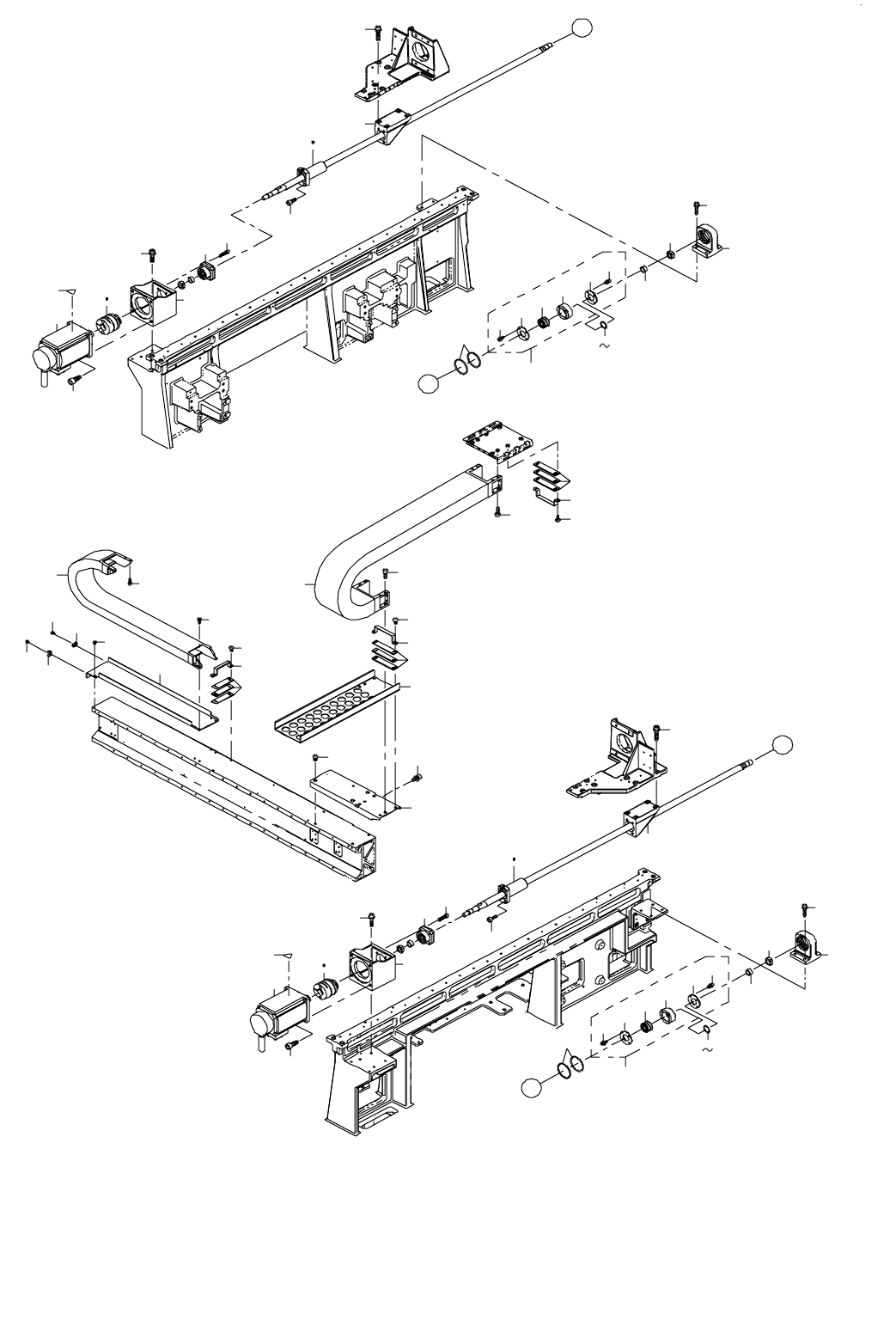

39.X-Y COMPONENTS(3)
Ｘ − Ｙ 関係（３）
A
A
34
28
9
35 38
29
30
31
33
32
32
31
10
11
48
43
14
12
13
7 8
5
4
3
1
39
6
2
B
B
9
34
28
45
44
45
44
43
20
19
18
41
40
42
39
35
38
29
30
31
31
32
32
33
27
47
26
25
22
21
46
19
18
14
12 13
48
11
10
4
17
8
3
5
6
2
17
15
16
24
24
23
