- 78 - NO TE( 注記 ) # 01....T YPE M Ｍ 仕 様 # 02. ...T YPE L Ｌ 仕様 # 0 3. .. .U N T IL M / C R E V .D マシ ン Ｒ Ｅ Ｖ ．Ｄ ま で # 0 4. ...A FT ER M /C RE V. E マシ ン Ｒ ＥＶ ．Ｅ 以 降 REF .NO N OTE PART NO D E S C R I P T I O N 品 名 Q t y 1 …
- 77 -
39.X-Y COMPONENTS(3)
Ｘ − Ｙ 関係（３）
A
A
34
28
9
35 38
29
30
31
33
32
32
31
10
11
48
43
14
12
13
7 8
5
4
3
1
39
6
2
B
B
9
34
28
45
44
45
44
43
20
19
18
41
40
42
39
35
38
29
30
31
31
32
32
33
27
47
26
25
22
21
46
19
18
14
12 13
48
11
10
4
17
8
3
5
6
2
17
15
16
24
24
23
- 78 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....U NTIL M/C RE V.D マシ ン ＲＥＶ．Ｄ まで
#04....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-06026 Y MOTOR FRAME
Ｙ モータフレーム
2
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ ６ Ｌ ＝２０
8
3 400-76136 S ARVO MOTOR 1500W
サーボモータ １５００ Ｗ
2
4 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ ８ Ｌ ＝２０
8
5 400-93855 FIXED SUPPORT UNIT
フィックスサポートユニット
2
6 SM-6052002-TN BOLT
六角穴ボルト
4
7
#03
400-93856 COUPRING Y
カップリング Ｙ
2
8
#04
401-47720 COUPLING_Y
カップリング＿ Ｙ
2
9 401-06024 Y BS CONNECTOR
Ｙ ボールねじコネクタ
2
10 401-06028 Y BS FRAME
Ｙ ボールねじフレーム
2
11 SL-6052592-TN S CREW M5 L=25
座金付き六角穴ボルト Ｍ ５ Ｌ ＝２５
8
12
#01
401-06040 Y BALL SCREW M
Ｙ軸ボールねじＭ
2
13
#02
401-06041 Y BALL SCREW L
Ｙ軸ボールねじＬ
2
14 SM-6062002-TN S CREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
8
15 400-93858 FC SUPPORT X
ＦＣ サポート Ｘ
1
16 L153E-321-000 FC RUBBER
ＦＣ ルーバー
3
17 SM-3051052-TN S CREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
2
18 401-10219 FC SUPPORT Y V2
ＦＣ サポート Ｙ Ｖ ２
2
19 400-98052 FC RUBBER Y
ＦＣ ラバー Ｙ
6
20 SM-3061052-TN S CREW
丸ねじ Ｍ ６ Ｌ ＝１０
2
21 401-10212 X CB SUPPORT
Ｘ ケーブルサポート
1
22 401-10451 X CABLE BEAR
Ｘ ケーブルベア
1
23 SM-3040652-TN S CREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
1
24 SM-6041002-TN B OLT
六角穴ボルト
8
25 401-14009 Y CB SUPPORT
Ｙ ケーブルサポート
1
26 401-11993 Y CABLE BEAR L
ＹケーブルベアＬ
1
27 SM-6061602-TN S CREW M6 L=16
六角穴ボルト Ｍ ６ Ｌ ＝１６
4
28 400-93894 Y BEARING ASM
Ｙ ベアリング組
2
29 400-93873 BEARING HOLDER
ベアリングホルダ
(1)
30 400-93874 ANGULAR BEARING
アンギュラベアリング
(1)
31 400-93875 BEARING PLATE
ベアリングプレート
(2)
32 SL-6041092-TN S CREW
座金付き六角穴ボルト
(8)
33 400-93876 BEARING LOCK NUT
ベアリングロックナット
2
34 400-93877 BEARING SPACER
ベアリングスペーサ
2
35 400-93885 BEARING SHIM 10
ベアリングシム１０
2
36 400-93886 BEARING SHIM 20
ベアリングシム２０
2
37 400-93887 BEARING SHIM 50
ベアリングシム５０
2
38 400-93888 BEARING SHIM 100
ベアリングシム１００
2
39 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
40 401-14010 Y CB BR
Ｙ ＣＢ ブラケット
1
41 SL-6061292-TN S CREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
2
42 SM-3061052-TN S CREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
3
43 SL-6063092-TN S CREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
8
44 HX-0029400-00 FIXED BASE
固定ベース
2
45 SL-4030691-SC S CREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
2
46 SM-6060802-TN S CREW
六角穴ボルト
2
47 SM-6061202-TN S CREW
六角穴ボルト
4
48 400-93857 O RING Y
Ｏ リング Ｙ
4
- 79 -

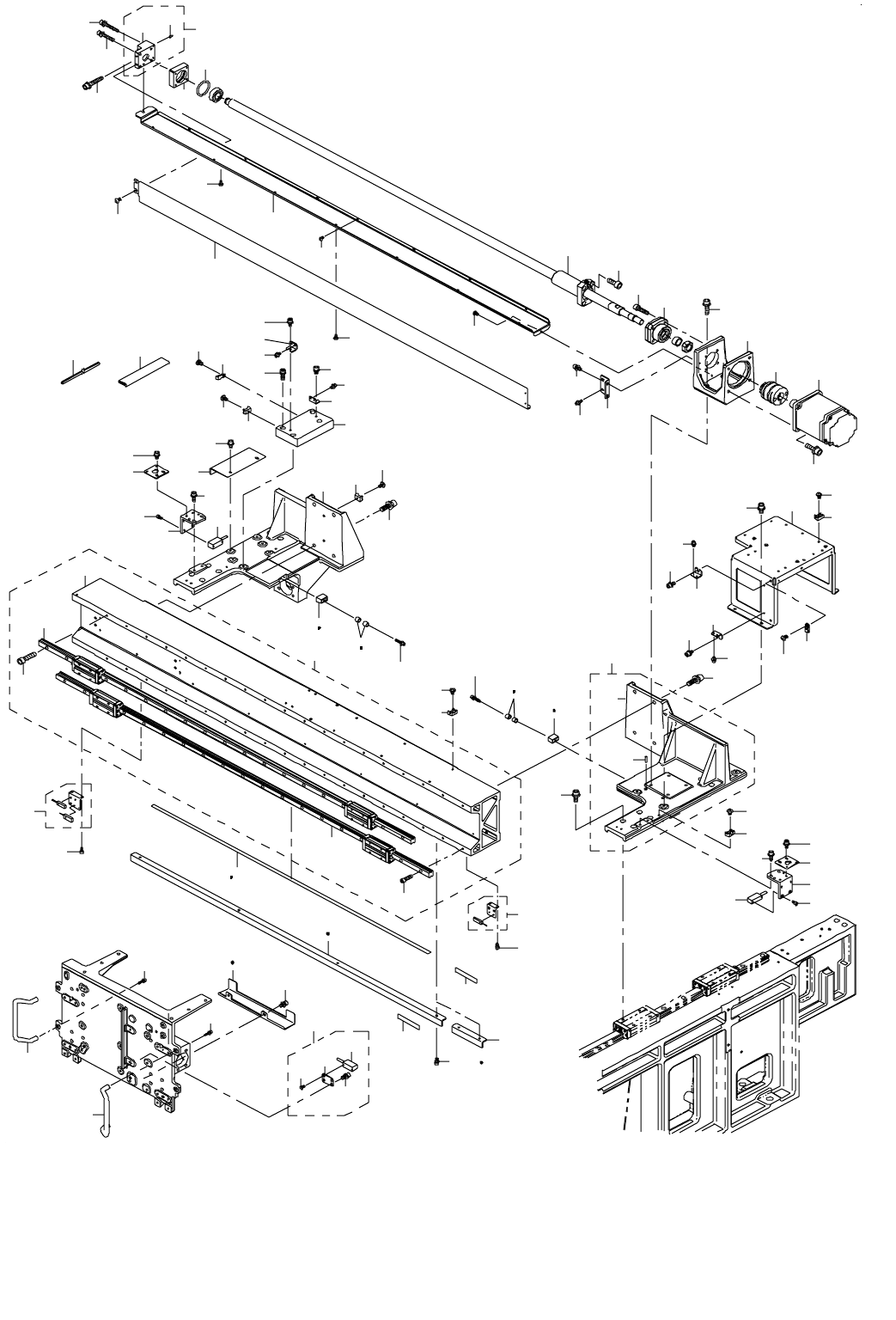

40.X-Y COMPONENTS(4)(TYPE XL)
Ｘ − Ｙ 関係（４）（ＸＬ 仕様）
25
25
26
26
24
50
24
12
14
49
32
4
5 86
4
3
3
2
1
8856
89
90
13
15
16
18
19
20
21
20
21
23
22
23
29
30
31
33
53
34
35
36
37
51
52
91
92
38
40
41
39
53
49
50
47
48
44
43
45
42
91
92
46
51 52
55
22
70
70
71
71
74
72
65
66
67
68
69
73 87
8
11
10
9
26
24
25
24
26
25
27
28
28
27
60
61
62
63
64
77
76
54
59
78
75
78
80
79
17
81
82
58
57
83
84
85
56
49
6 7
