- 82 - NO TE( 注記 ) # 01....F OR 3010 ３０１０用 REF .NO N O T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 4 0 0-7 1 31 9 Y MOT O R FRAME Ｙ モータフレーム 2 2 SL- 6 062 092 -TN SCRE W M6 L= 20 座金付き六角穴ボルト 8 3 40 0-76 136 SARV O MO TOR…
- 81 -

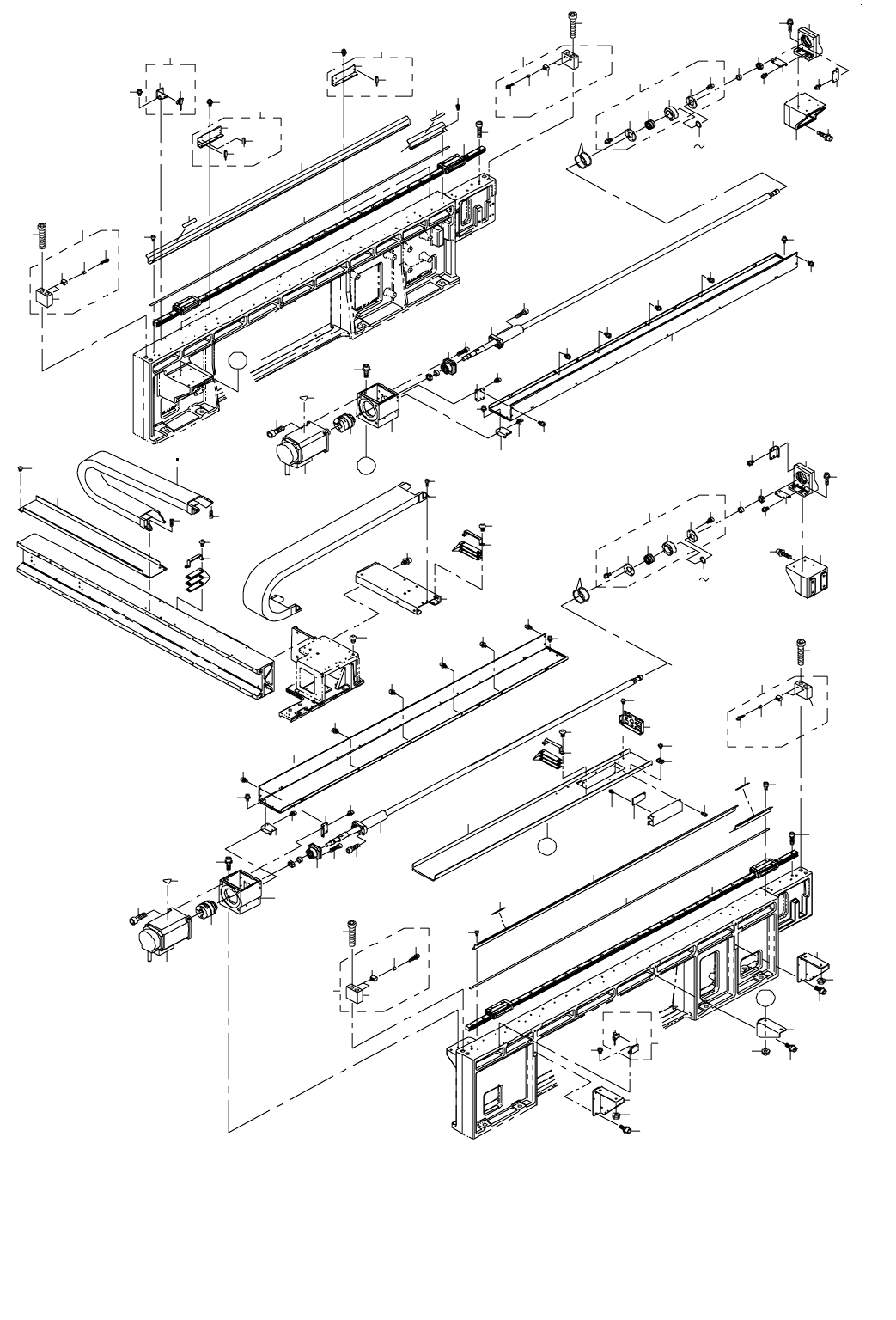

41.X-Y COMPONENTS(5)(TYPE XL)
Ｘ − Ｙ 関係（５）（ＸＬ 仕様）
62
64
58
57
59
60
65
61
56
67
68
69
71
72
73
70
74
74
75
75
76
76
78
79
80
81
81
79
80
77
82
82
77
81
78
79
80
82
82
77
80
79
81
78
83
83
66
83
86
85
85
78
76
84
84
2
4
5
6
7
2
1
4
6
7
9
9
8
11
11
12
12
13
14
14
20
18
21
34
34
33
33
22
87
28
32
23
32
24
24
31
31
30
29
30
31
31
29
32
32
28
35
38
35 38
39
5
10
39
41
10
41
39
39
41
39
41
41
39
41
41
41
41
41
41
41
41
40
40
41
41
41
39
8
41
41
19
16
15
17
1
3
3
42
41
41
39
41
41
41
41
42
43
26
27
20
18
19
46
48
46
48
48
47
49
50
50
50
45
51
52
53
54
55
76
86
77
13
A
A
B
B
44
83
64
88
25
- 82 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71319 Y MOTOR FRAME
Ｙ モータフレーム
2
2 SL-6062092-TN SCREW M6 L=20 座金付き六角穴ボルト 8
3 400-76136 SARVO MOTOR 1500W
サーボモータ １５００ Ｗ
2
4 SM-6082502-TN BOLT
六角穴ボルト
8
5 400-93855 FIXED SUPPORT UNIT
フィックス サポート ユニット
2
6 SM-6052002-TN BOLT
六角穴ボルト
4
7 401-47720 COUPLING_Y カップリング Ｙ 2
8 400-71323 Y SPT BLOCK
Ｙ サポートブロック
2
9 SL-6062592-TN SCREW
座金付き六角穴ボルト
8
10 400-71321 Y BALLSCREW FRAME
Ｙ ボールねじフレーム
2
11 SL-6052092-TN SCREW
座金付き六角穴ボルト
8
12 400-93857 O RING Y Ｏ リング Ｙ 4
13 401-08810 Y BALL SCREW XL L40
Ｙ 軸ボールねじ ＸＬ
2
14 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
8
15 400-93858 FC SUPPORT X
ＦＣ サポート Ｘ
1
16 L153E-321-000 FC RUBBER
ＦＣ ルーバー
3
17 SM-3051052-TN SCREW M5 L=10 丸ねじ Ｍ ５ Ｌ ＝１０ 2
18 400-98051 FC SUPPORT Y
ＦＣ サポート Ｙ
2
19 400-98052 FC RUBBER Y
ＦＣ ラバー Ｙ
6
20 SM-3061052-TN SCREW
丸ねじ Ｍ ６ Ｌ ＝１０
4
21 400-98058 X PLASTIC RAIL SUPPORT XL
Ｘ プラスチック レール サポート ＸＬ
1
22 400-98059 X PLASTIC RAIL XL Ｘ プラスチック レール ＸＬ 1
23 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
1
24 SM-6041002-TN BOLT
六角穴ボルト
8
25 400-46586 REPEATER BRACKET
リピータブラケット
1
26 400-98060 Y PLASTIC RAIL XL
Ｙ プラスチック レール ＸＬ
1
27 SM-6041002-TN BOLT 六角穴ボルト 8
28 400-93894 Y BEARING ASM
Ｙ ベアリング組
2
29 400-93873 BEARING HOLDER
ベアリング ホルダ
(1)
30 400-93874 ANGULAR BEARING
アンギュラ ベアリング
(1)
31 400-93875 BEARING PLATE
ベアリング プレート
(2)
32 SL-6041092-TN SCREW 座金付き六角穴ボルト (8)
33 400-93876 BEARING LOCK NUT
ベアリング ロック ナット
2
34 400-93877 BEARING SPACER
ベアリング スペーサ
2
35 400-93885 BEARING SHIM 10
ベアリングシム１０
2
36 400-93886 BEARING SHIM 20
ベアリングシム２０
2
37 400-93887 BEARING SHIM 50
ベアリングシム５０
2
38 400-93888 BEARING SHIM 100 ベアリングシム１００ 1
39 400-93883 Y OIL GUARD BR
Ｙ オイル ガード ＢＲ
8
40 400-98057 Y OIL GUARD XL
Ｙ オイル ガード ＸＬ
2
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
42
42 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
43 400-98061 Y PLASTIC RAIL BR XL Ｙ プラスチック レール ブラケット ＸＬ 1
44 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
3
45 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
46 400-98066 Y PLA RAIL SUP BR A
Ｙ プラレールサポート ＢＲ Ａ
2
47 400-98067 Y PLA RAIL SUP BR B
Ｙ プラレールサポート ＢＲ Ｂ
1
48 SL-6061692-TN BOLT 座金付き六角穴ボルト 6
49 400-98069 Y PLA RAIL SUPPORT XL
Ｙ プラレールサポート ＸＬ
1
50 NM-3060810-SF NUT M6
フランジ付きナット
6
51 SM-6040602-TN BOLT
六角穴ボルト
4
52 400-98068 CONNECTOR BR XL
コネクタブラケット ＸＬ
1
53 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ 4
54 HX-0029400-00 FIXED BASE
固定 ベース
6
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
6
56 400-93895 Y SENSOR BR F ASM
Ｙ センサブラケット Ｆ 組
1
57 400-93878 Y SENSOR BR
Ｙ センサ ＢＲ
(1)
58 400-92477 Y- LMT SENSOR ASM Ｙ マイナスリミットセンサ組 (1)
59 400-92480 Y NEAR SENSOR ASM
Ｙ 近傍センサ組
(1)
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
61 401-22593 Y_SENSOR_BR_R_ASM_VXL
Ｙ センサブラケットＲ組ＶＸＬ
1
62 400-93878 Y SENSOR BR
Ｙ センサ ＢＲ
(1)
63 400-92479 Y++ LMT SENSOR ASM Ｙ プラスプラスリミットセンサ組 (1)
64 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
1
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
66 400-93897 YL ORG SENSOR BR ASM
ＹＬ 原点センサブラケット組
1
67 400-93880 Y ORG SENSOR BR
Ｙ 原点 センサ ＢＲ
(1)
68 400-02171 YL ORG SENS ASM ＹＬ 原点センサ組 (1)
69 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
70 400-93898 YR ORG SENSOR BR ASM
ＹＲ 原点センサブラケット組
1
71 400-93880 Y ORG SENSOR BR
Ｙ 原点 センサ ＢＲ
(1)
72 400-02172 YR ORG SENS ASM
ＹＲ 原点センサ組
(1)
73 SL-6040892-TN BOLT 座金付き六角穴ボルト 2
74 400-48080 MAGNETIC SCALE Y XL マグネスケール Ｙ ＸＬ 2
75 400-93881 Y MSC GUARD L
Ｙ マグネスケールガード Ｌ
2
76 SM-6040602-TN BOLT
六角穴ボルト
14
77 400-93899 Y STOPPER ASM
Ｙ ストッパ組
4
78 400-93882 Y STOPPER
Ｙ ストッパ
(1)
79 400-63714 X STOPPER RUBBER Ｘ ストッパラバー (2)
80 E2779-721-000 STOPPER COLLAR
ストッパカラー
(8)
81 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(4)
82 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
8
83 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
4
84 400-98054 Y MSC GUARD XL Ｙ ＭＳＣ ガード ＸＬ 2
85 400-98046 Y LM GUIDE XL
Ｙ ＬＭ ガイド ＸＬ
2
86 SM-6052002-TN BOLT
六角穴ボルト
56
87
#01
401-14084 X PLASTIC RAIL 3010 XL
Ｘ プラスチック レール ３０１０ ＸＬ
1
88 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
2
- 83 -

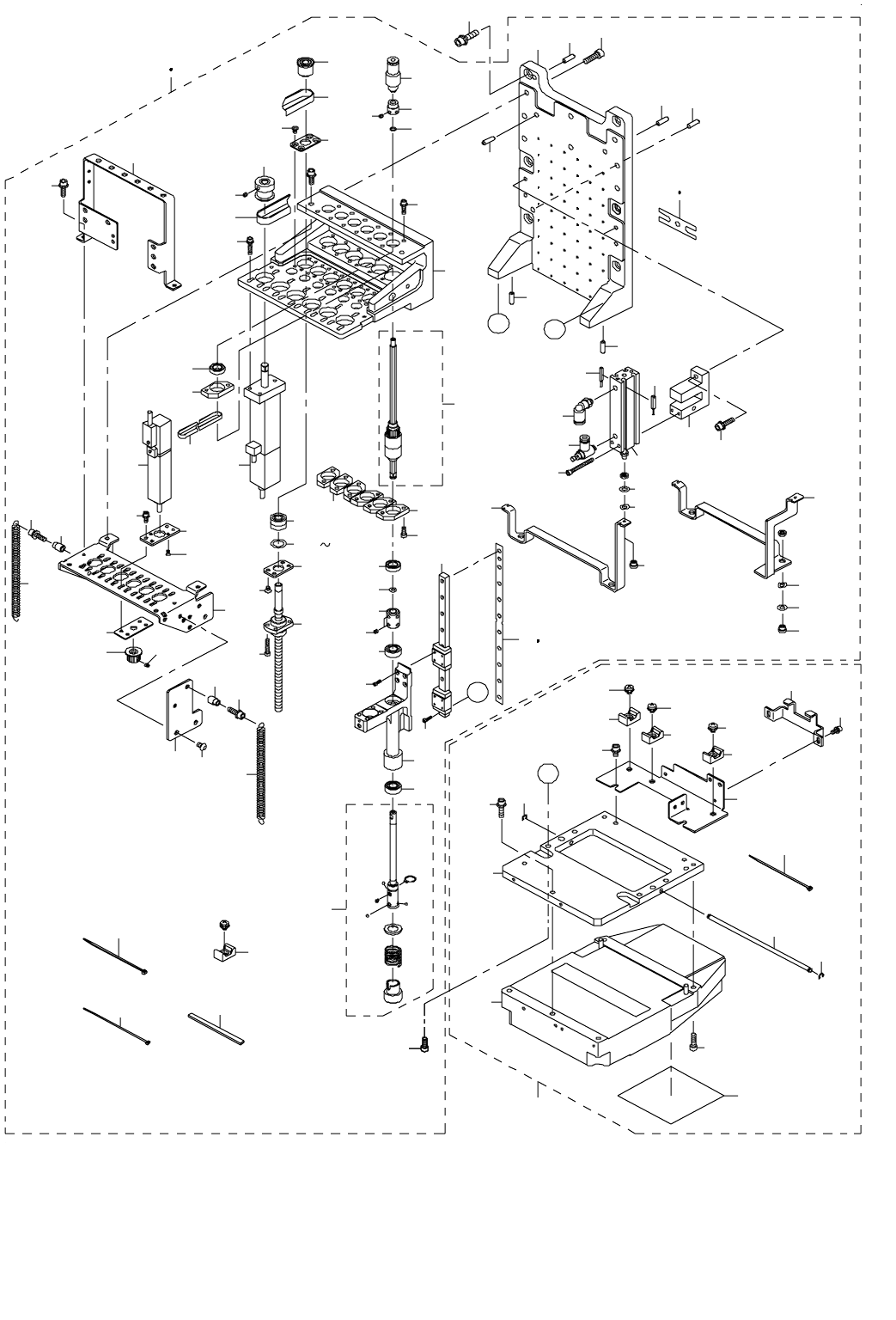

42.HEAD COMPONENTS(1)
ヘッド関係（１）
77
78
8
9
10
12
1 2
83
8
9
10
75
73
74
35
14
92
79
71
71
71
86
18
90
88
88
90
B
B
85
84
82
81
81
80
91
90
88
89
87
61
60
54
53
50
49
48
45
71
71
71
A
21
72
55
41
40
36
19
34
62
33
11
24
34
20
77
75
32
17
31
23
65
64
64
64
63
63
59
58
57
56
47
43
42
39
38
38
29
28
27
26
26
25
22
15
13
66
69
6
30
7 76
64
54
52
51
46
44
37
17
16
16
70
3
5
A
4
