PTS-HSSFDR-06.pdf - 第13页

Horizontally Stacked Stick Feeder 1/ 水平段積スティックフィーダ 1/ 2UDLFF00010 6 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MDLFF 041702 1 PLATE プレート 2 2MDLFF 039200 1 BKT, W IRING ＢＫ…

100%1 / 39
AA
BB
AA
BB
CC
CC
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
50
51
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
71
72
73
74
75
76
77
77
78
79
80
81
82
83
83
84
84
85
85
86
86
87
88
89
90
91
92
93
94
95
96
96
98
99
11
26
55
56
56
63
64
62
56
53
53
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
134
135
117
132
133
131
136
137
138
139
140
141
142
143
144
145
146
147
148
149
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
169
170
171
177
172
173
174
175
176
174
100
100.1
2UDLFF000106
Ỉᖹẁ✚ࢫࢸ࢕ࢵࢡࣇ࢕࣮ࢲ

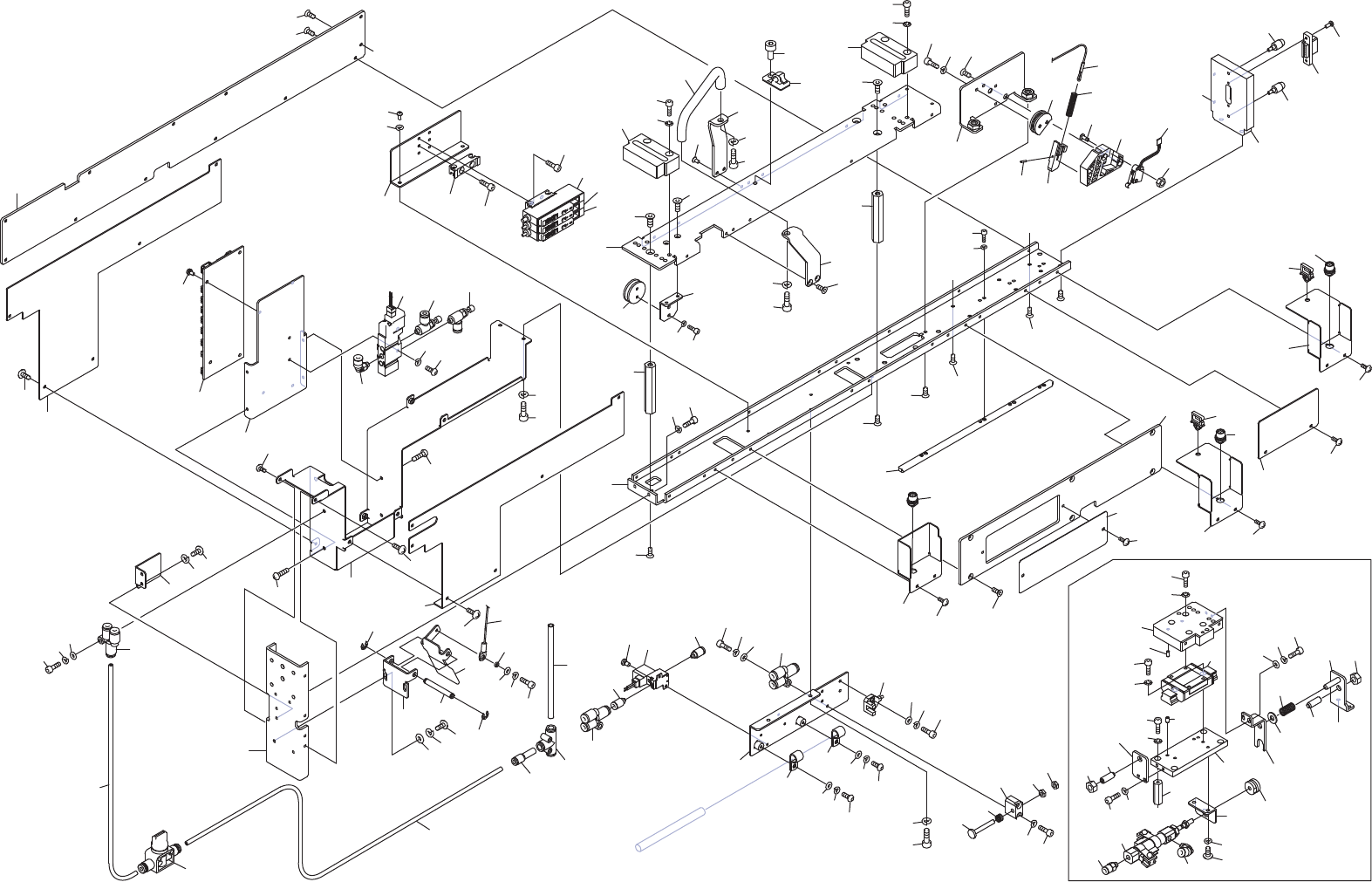

Horizontally Stacked Stick Feeder 1/
12
PTS- HSSFDR- 06
Horizontally Stacked Stick Feeder 1/
水平段積スティックフィーダ 1/
2UDLFF000106
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLFF041702 1 PLATE
プレート
2 2MDLFF039200 1 BKT, WIRING
ＢＫＴ　配線
3 K5258D 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(3ｶ ｼﾛ)
4 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
5 2MDLFF038101 1 BKT, CLAMP
ＢＫＴ　クランプ
6 K5258F 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
7 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
8 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
9 2MDLFF042901 1 LEVER
レバー
10 2MDLFF040700 1 SHAFT
シャフト
11 S1003F 2 CIR-CLIP
サークリップ
ST-EW-4(3ｶ ｼﾛ)
12 2MDLFF077703 1 COVER
カバー
13 K51710 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
14 Y30742 1 UNION
ユニオン
KQ2U04-00
15 H67808 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X016(3ｶ ｼﾛ)
16 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
17 W1108B 1 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
18 2MDLFZ012800 2 TUBE
チューブ
19 H10360 1 VALVE, MANUAL
バルブ　手動
HV4-4
20 Y60234 1 UNION
ユニオン
KQ2R04-06A
21 Y60255 1 UNION
ユニオン
KQ2T06-00A
22 2MDLFZ012900 1 TUBE
チューブ
23 2MDLFF077802 1 COVER, SIDE
カバー　サイド
24 K51710 5 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
25 2MDLFF078002 1 BKT
ＢＫＴ
26 K51710 4 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
27 2AGKFF001401 1 BOARD, PRINTED CIRCUIT
基板　プリント
28 K51981 4 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
29 H11355 1 VALVE, SOL
バルブ　ＳＯＬ
SY3120-5L-M5-F2
30 Y3077Z 1 UNION, ELBOW
ユニオン　エルボ
KQ2L04-M5
31 K5337L 2 CONTROLLER, SPEED
コントローラ　スピード
AS1201FM-M5-04(ｼﾛ)
32 K5258C 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004(3ｶ ｼﾛ)
33 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
34 2MDLFF077901 1 COVER, SIDE
カバー　サイド
35 K51710 5 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
36 2MDLFF042704 1 PLATE, BASE
プレート　ベース
37 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
38 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
39 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
40 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
41 2MDLFF041901 1 PLATE, SIDE
プレート　サイド
42 K5357L 12 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
43 2MDLFF037500 1 BKT
ＢＫＴ
44 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
45 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
46 T50560 2 MOUNTING BASE
取付台
OP-25431
47 H54253 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
50 A1039E 1 AMPLIFIER
アンプ
PS-T1P
51 H54253 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
53 A1039F 2 AMPLIFIER
アンプ
PS-T2P
54 2MDLFF041804 1 PLATE, UPPER
プレート　上
13
PTS- HSSFDR- 06
Horizontally Stacked Stick Feeder 1/
水平段積スティックフィーダ 1/
2UDLFF000106
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
55 2MDLFF040600 3 SUPPORT COLUMN
支柱
56 K64283 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3ｶｼﾛ)
57 2MDLFF037201 1 BKT
ＢＫＴ
58 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
59 PJ15501 1 GUIDE
ガイド
60 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
61 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
62 2MDLFF028500 2 BLOCK
ブロック
63 H5426R 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X016(3ｶ ｼﾛ)
64 W1011B 4 WASHER, CONICAL
ワツシヤ　サラ
M-4-L(3ｶ ｼﾛ)
65 2MDLFF136100 1 BKT
ＢＫＴ
66 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
67 2MDLFF136000 1 BKT
ＢＫＴ
68 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
69 T5003N 1 HANDLE
取手
THA-239(NO.7)
70 H54298 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X008(3ｶ ｼﾛ)
71 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
72 2MDLFF059102 1 BKT
ＢＫＴ
73 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
74 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
75 H11354 1 VALVE, SOL
バルブ　ＳＯＬ
SY113-5L-PM3-F
76 K5173M 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X004(ｽﾃﾝﾚｽ)
77 Y3061B 2 UNION, HALF
ユニオン　ハーフ
KJS04-M3
78 Y30742 1 UNION
ユニオン
KQ2U04-00
79 Y30742 1 UNION
ユニオン
KQ2U04-00
80 H67808 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X016(3ｶ ｼﾛ)
81 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
82 W1108B 1 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
83 K3015G 2 CLIPPER
クリッパ
SL-5N
84 K5258F 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
85 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
86 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
87 S40446 1 SENSOR, PHOTO
センサ　フォト
EE-SX771R
88 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
89 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
90 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
91 2MDLFF027800 1 GUIDE
ガイド
92 H54255 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3ｶ ｼﾛ)
93 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
94 2MDLFF007200 1 DOG
ドッグ
95 2MDLFF009600 1 SPRING
スプリング
96 N1079X 2 NUT, HEX
ナット　六角
M04 3ｼｭ(3ｶ ｼﾛ)
98 2MDLFF039101 1 BKT, SENSOR
ＢＫＴ　センサ
99 K51710 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
100 K64036 1 CLIPPER
クリッパ
4J-S-100P
100.1 H5426K 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
101 2EGKFF001107 1 HARNESS
ハーネス
102 2MDLFF042001 1 PLATE, SIDE
プレート　サイド
103 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
104 2MDLFF040200 1 COVER
カバー
105 K51710 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
14
PTS- HSSFDR- 06
