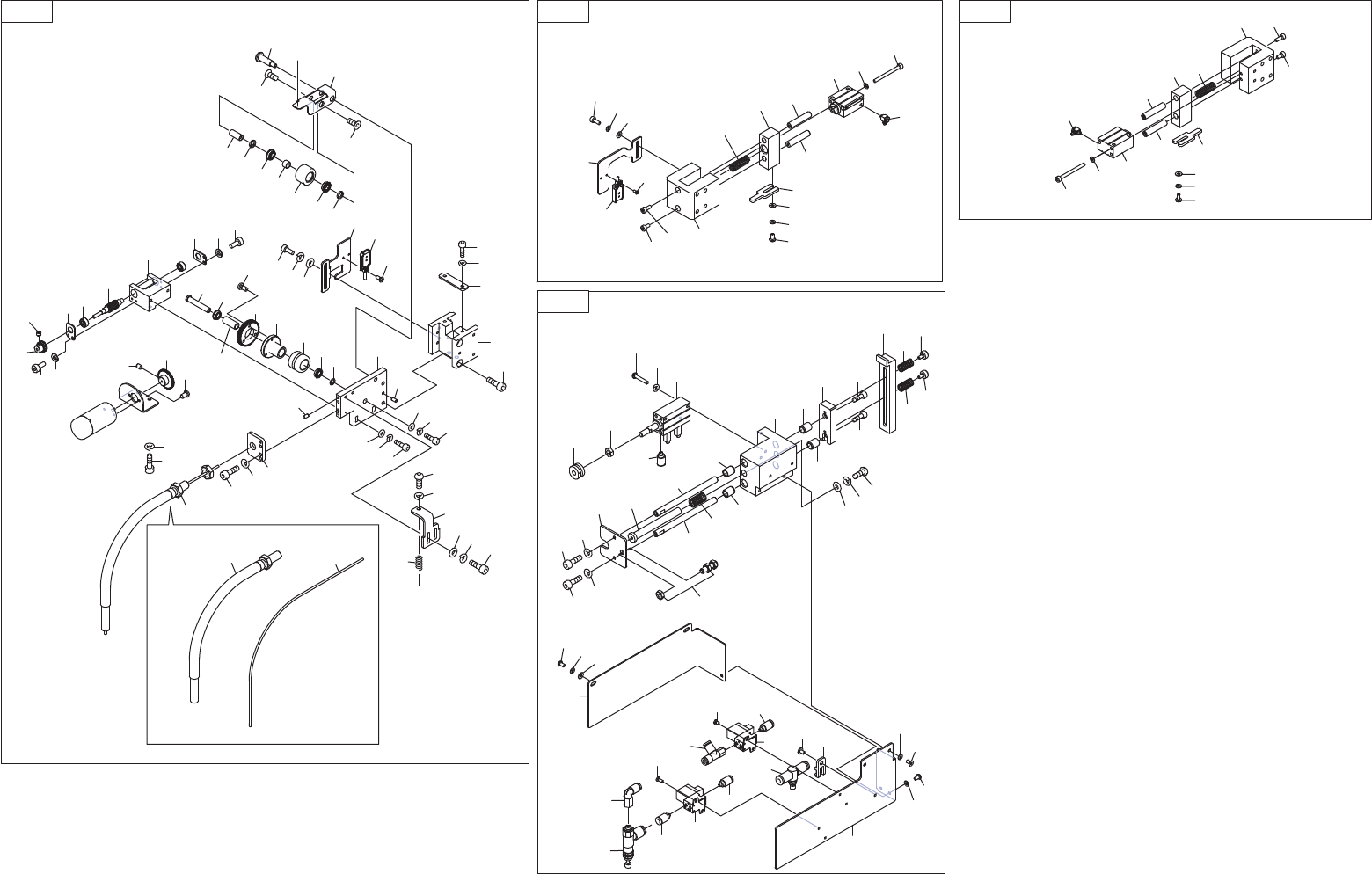

Ref.2/ K K Ref.2/ L L Ref.2/ M M Ref.2/ J J L1 L1 L1 L1 1 2 3 4 4 5 5.1 6 7 8 9 10 11 12 13 51 51 52 52 53 53 54 55 56 57 58 59 59 60 61 62 63 64 65 65 66 66 67 67 68 69 69 70 35 36 38 39 40 41 42 43 44 45 46 47 48 49 50…
Horizontally Stacked Stick Feeder 2/
水平段積スティックフィーダー 2/
2UDLFF000512
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
103 2MDLFF143501 1 TUBE
チューブ
105 K5258M 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X010(3ｶ ｼﾛ)
106 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
107 W1108S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
108 2MDLFF160202 1 GUIDE
ガイド
109 K5258D 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(3ｶ ｼﾛ)
110 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
111 2MDLFF163203 1 COVER, WIRING
カバー 配線
112 K5258F 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008(3ｶ ｼﾛ)
113 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
33
PTS- HSSFDR- 06
Ref.2/KKRef.2/LL
Ref.2/MM
Ref.2/JJ
L1L1
L1L1
1
2
3
4
4
5
5.1
6
7
8
9
10
11
12
13
51
51
52
52
53
53
54
55
56
57
58
59
59
60
61
62
63
64
65
65
66
66
67
67
68
69
69
70
35
36
38
39
40
41
42
43
44
45
46
47
48
49
50
71
73
78
79
74
75
76
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
100
100
100
119
120
121
101
102
102
103
104
104
106
116
117
118
117
107
108
109
108
109
110
111
112
113
114
106
115
151
152
77
14
15
16
17
18
19
20
21
22
23
23
24
24.1
25
26
27
28
29
30
31
32
131
132
133
134
135
136
137
139
140
141
142
143
143
144
145
146
147
148
149
150
60.1
60.2
110.1
2UDLFF000512
Ỉᖹẁ✚ࢫࢸࢵࢡࣇ࣮ࢲ
Horizontally Stacked Stick Feeder 3/
34
PTS- HSSFDR- 06
Horizontally Stacked Stick Feeder 3/
水平段積スティックフィーダー 3/
2UDLFF000512
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLFF160603 1 BKT, CYLINDER
ＢＫＴ シリンダ
2 2MDLFF162300 1 SPRING
スプリング
3 2MDLFF161301 1 SLIDER
スライダ
4 2MDLFF161401 2 SHAFT
シャフト
5 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
5.1 H54251 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
6 2MDLFF161501 1 JAW
爪
7 H60609 2 BOLT
ボルト
CBSA3-6
8 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
9 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
10 S64563 1 CYLINDER, AIR
シリンダ エアー
CDUJB10-10S-M9PMS
11 H5426B 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X035(3ｶ ｼﾛ)
12 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
13 A4067A 1 ELBOW
エルボ
M-3ALU-4
14 2MDLFF160603 1 BKT, CYLINDER
ＢＫＴ シリンダ
15 2MDLFF162901 1 BKT, SENSOR
ＢＫＴ センサ
16 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
17 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
18 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
19 S40580 1 SENSOR
センサ
E3T-FD14 2M
20 K5175R 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004(ｽﾃﾝﾚｽ)
21 2MDLFF162300 1 SPRING
スプリング
22 2MDLFF161301 1 SLIDER
スライダ
23 2MDLFF161401 2 SHAFT
シャフト
24 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
24.1 H54251 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
25 2MDLFF161501 1 JAW
爪
26 H60609 2 BOLT
ボルト
CBSA3-6
27 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
28 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
29 S64563 1 CYLINDER, AIR
シリンダ エアー
CDUJB10-10S-M9PMS
30 H5426B 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X035(3ｶ ｼﾛ)
31 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 A4067A 1 ELBOW
エルボ
M-3ALU-4
35 2MDLFF164000 1 BKT
ＢＫＴ
36 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
38 2MDLFF048500 1 PLATE
プレート
39 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
40 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
41 2MDLFF163001 1 BKT, SENSOR
ＢＫＴ センサ
42 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
43 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
44 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
45 S40580 1 SENSOR
センサ
E3T-FD14 2M
46 K5175R 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004(ｽﾃﾝﾚｽ)
47 2MDLFF164300 1 PLATE
プレート
48 2MDLFF202001 1 BKT, ROLLER
ＢＫＴ ローラ
49 2MDLFF013101 1 PIN, PIVOT
ピン 支点
50 2MDLFF012801 1 SHAFT
シャフト
51 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
52 2MDLFF011801 2 COLLAR
カラー
35
PTS- HSSFDR- 06
