JUKYX-Safety 安全 -31 193-X100 安全にお取扱いいただくために • • • 過電圧カテゴリー （Overvoltage Categor…
JUKYX-Safety
安全
-30
193-X100
安全にお取扱いいただくために
01-0330-

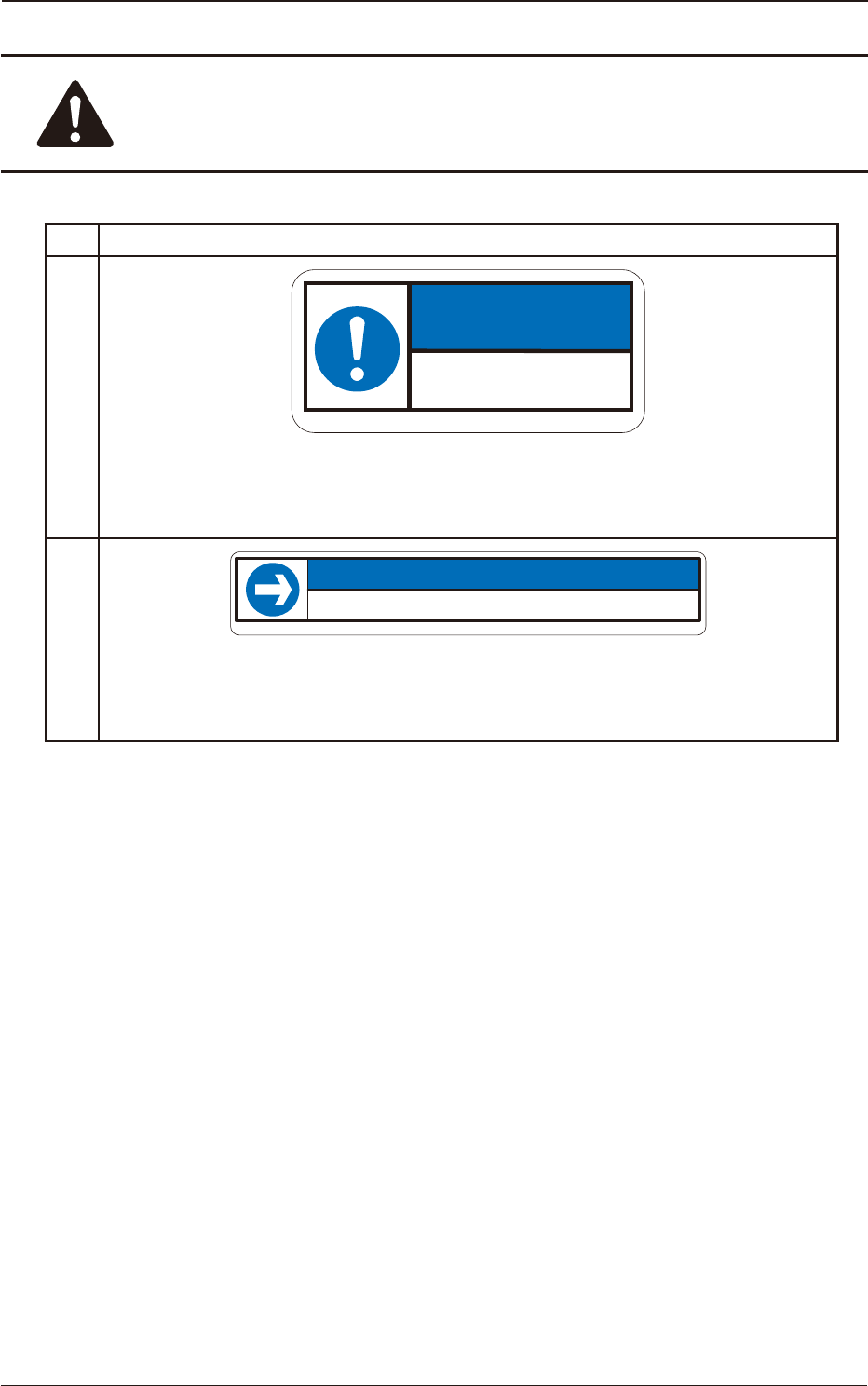

ヘッドブロックに
手をつくな
通 知
ヘッドブロックに手をつかないでください。
ヘッドブロックに大きな力が加わると、変形するおそれがあります。
01-0314-
メンテナンス時は、ここを押してください。
通 知
基準マークブロックに手をつかないでください。
基準マークブロックに大きな力が加わると、変形するおそれがあります。
JUKYX-Safety
安全
-31
193-X100
安全にお取扱いいただくために
•
•
•
過電圧カテゴリー （Overvoltage Category） とは、装置が直接接続されてい
る電源受電部において発生する衝撃電圧の大きさの度合いを表します。
カテゴリーⅢ ： 大きな過電圧の発生が予想されるトランスの一次回路、
一般工場の配電盤に永続的に接続される装置です。
ノート
設置カテゴリー Installation Category から過電圧カテゴリー
Overvoltage Category に用語が変更されました。
汚染度 （Pollution Degree） とは、装置が使用される環境の汚染度合いを表
します。
汚染度 2 ： 非導電性の汚染は発生するが、たまたま結露によって一時
的に導電性が引き起こされることが予想される環境で、本
装置が使用されることを意味します。
標高とは、装置が使用される環境の海水面からの高度を表します。
ノート
海抜 1,000 m 以上で使用する場合は、ヤマハ発動機株式会社の営業部
門または販売代理店にご相談ください。
JUKYX-Safety
安全
-32
193-X100
安全にお取扱いいただくために
設置環境が悪いと、装置の性能が十分に発揮されなかったり、故障や事故の原因
にもなります。
設置の際には、以下に示す各項目にしたがって正しい環境を確保してください。
装置の移設を予定されている場合は、あらかじめヤマハ発動機株式会社の営業部
門または販売代理店にご相談ください。
装置の質量を支える強度が保持できる場所であること。
ノート
装置の据付け場所は 1 階を推奨します。
1 階以外に据付ける場合は、ヤマハ発動機株式会社の営業部門または販
売代理店にご相談ください。
著しい振動がない場所であること。
周囲温度が 20
±
10
°
C であること。
また、湿度が 30 〜 80% の範囲にあり、結露しない場所であること。
装置を現在の装置表面温度より高い温度の環境に搬入 / 搬出する場合は、以下の
条件により結露するおそれがあります。
結露すると、装置が故障する原因となりますので注意してください。
“搬入 / 搬出の湿度 (%)”を基準にすると、“搬入 / 搬出先の温度と装置表面温度
との差”が、以下の値以上になると結露のおそれがあります。
80 3° C 以上
70 6° C 以上
60 8° C 以上
50 10° C 以上
40 14° C 以上
30 18° C 以上
