合众手机板钢网制作规范 V1.3 - 第6页
6 / 12 11 排阻 排容 (1) 1 、 宽按照 IC 规范开，不内切； 2 、 长内外扩名扩 0 . 15mm ， 如上下两引 脚的距离大 于 0 . 5m m ，则内扩至距 离为 0 . 5m m 。 排阻 排容 (2) 1 、脚宽按 I C 规范并外加 0 . 15~0.20 ； 2 、中间接地按面积的 80 % 开。 12 五、六脚 IC 所有引脚长度 外扩 0 . 15MM ， 方形倒圆 角。宽度按照 1: 1 开口 1…
5 / 12

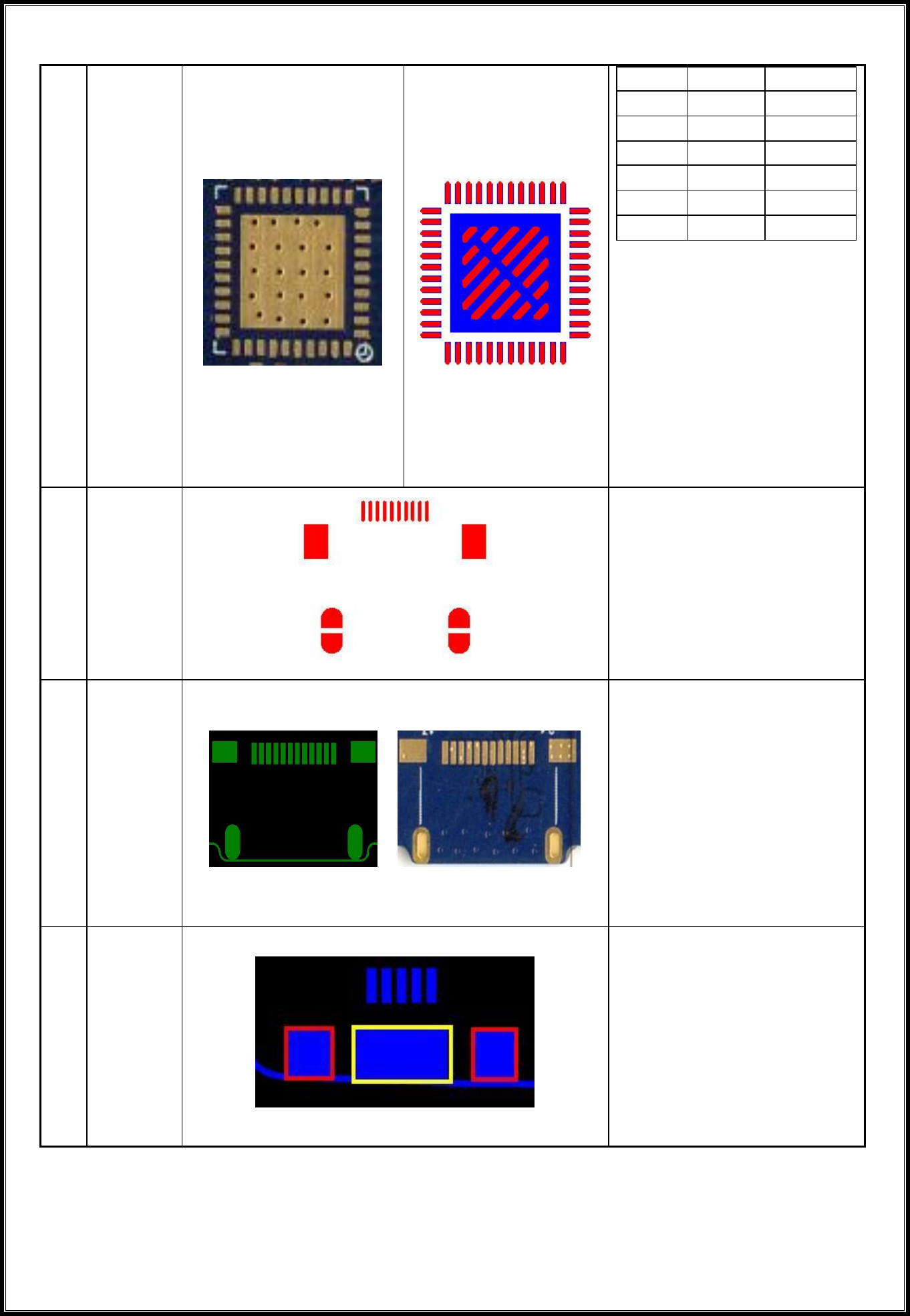

7
QFN IC
Pitch
长(mm)
宽(mm)
0.40
外加 0.20
0.19
0.50
外加 0.25
0.23
0.65
外加 0.25
0.32
0.80
1:1
0.42
1.00
1:1
0.52
1.27
1:1
0.65
2、引脚两端倒圆角；
3、接地缩小至 50%,再按均匀比例斜条
分割，长度≥3mm 则架 0.30 桥分开，架
筋多少依长度而定。
4、如周边的有小元件导致 IC 的引脚无
法开到所有引脚的长度一致,则优先 IC
的开孔,旁边的小元件可外切(但需但证
安全距离)
8
连接器-1
PIN 脚外扩 8~10%，宽度按公司工艺。
固定脚 120% 开 口 ， 沿 中 心 线 架 桥
0.30mm, 各焊盘之间保持在 0.25mm 以
上，如文件没有固定脚焊盘时，请按照
PCB 实物开。
(所有 Pitch 的 pin 脚宽按钢网公司工艺
开)
9
连接器-2
USB 原始焊盘宽度为 0.32MM，长度为
1.2MM，
钢网厚度为 0.12MM 时，长度外加
0.10MM， 宽 度 开 0.235MM, 导 圆角
0.05MM。
钢网厚度为 0.10MM 时 ， 长 度 外加
0.15MM， 宽 度 开 0.245MM, 导 圆角
0.05MM。
如原始数据有变动时需确认
10
连接器-3
PIN 脚外扩 10~15%，宽度按公司工艺。
红色圈住的固定脚 160%开口，黄色圈
住的固定焊盘居中开面积的 40%,焊盘
之间保持在 0.20m 以上，如文件没有固
定脚焊盘时，请按照 PCB 实物开，如
PCB 无固定脚焊盘时，请按照 PCB 实
物开。
(所有 Pitch的 pin 脚宽按贵公司工艺开)
6 / 12

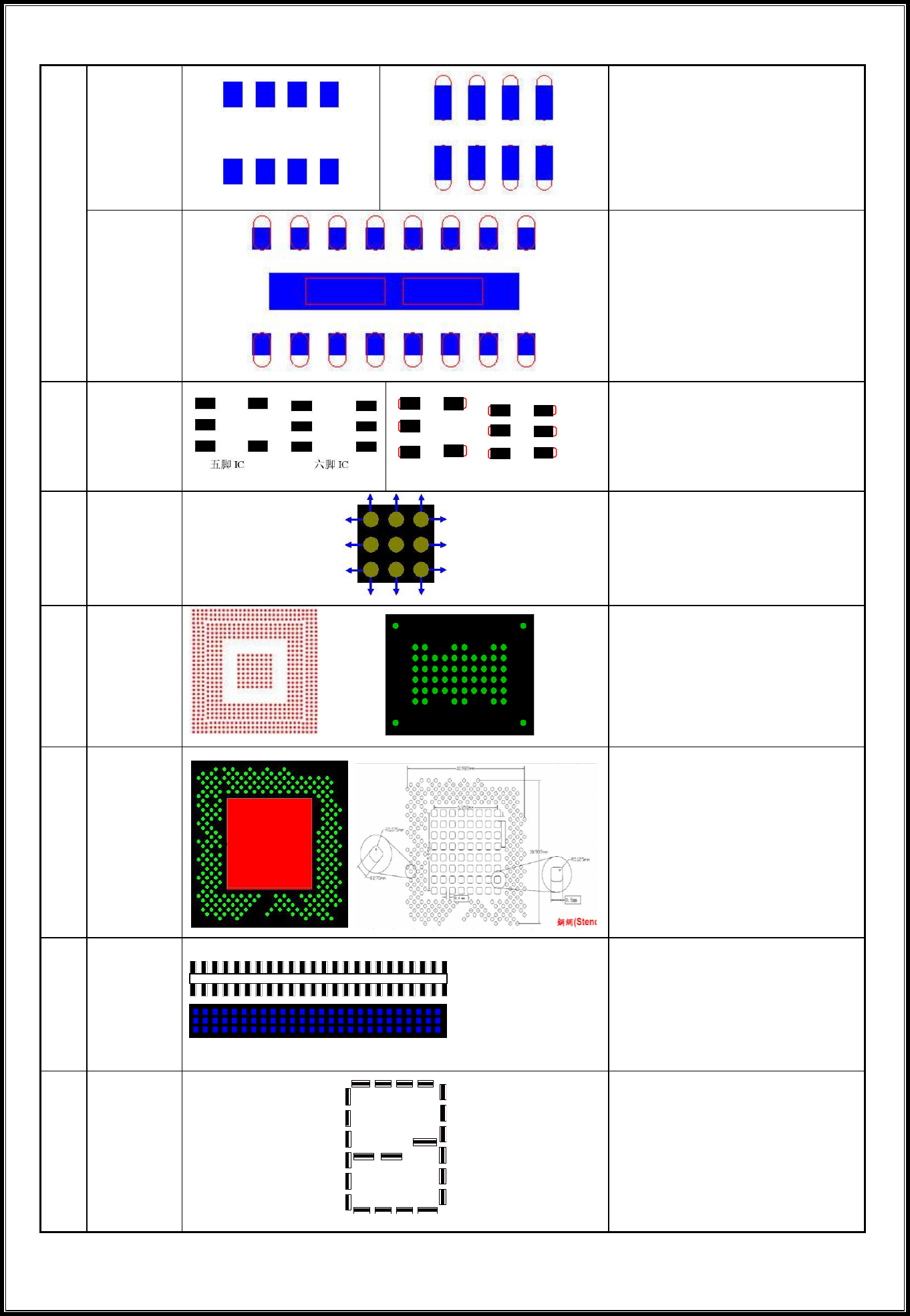

11
排阻
排容
(1)
1、 宽按照 IC规范开，不内切；
2、 长内外扩名扩 0.15mm，如上下两引
脚的距离大于 0.5mm，则内扩至距
离为 0.5mm。
排阻
排容
(2)
1、脚宽按 IC 规范并外加 0.15~0.20；
2、中间接地按面积的 80%开。
12
五、六脚 IC
所有引脚长度外扩 0.15MM，方形倒圆
角。宽度按照 1:1 开口
13
音频 BGA
0.50pitch 的 9 球 BGA 开 方孔按照
0.3mm*0.3mm,倒角 R=0.08 mm ,四周开
孔方式按照箭头方向外移 0.05mm，中
间焊盘保持不变。
14
CPU/FLASH
BGA
开方形孔,倒角 0.05mm，（除 6253）
0.50pitch 开 0.30mm,
0.65pitch 开 0.35mm,
0.80pitch 开 0.45mm，
1.00pitch 开 0.52mm
15
MT6253
外 围锡球 焊盘 开 0.275MM 方 孔 倒角
0.075MM，中间接地开 0.55MM 方形倒
角 0.125MM， 数量为 8*8PCS， 共
64PCS。
附开孔尺寸图
16
LCD 排线
中间架桥，可参考焊盘的长度而决定架
桥的数量，如左图。
17
屏蔽罩
整体加 0.3mm(拐 脚 处 宽 度 整 体 加
0.4mm)并按间隔 3mm 架桥 0.65mm(屏
蔽罩之间保持 0.65mm)，外加后与各焊
盘之间保持在 0.4mm 以上。
图一
图二
7 / 12
18
S 类快捷键
三边各加 15%
19
IC散热片
不规则 IC的散热片开口
20
耳机插座
外三边各加 0.5mm，但是要保证与
旁边元件的安全距离在 0.3mm 以上
21
IC 6212
粉红色中的焊盘居中开面积的 60%斜行
孔，绿色中的焊盘居中开面积的 70%，
红色中的焊盘只开 90%，10%不开为蓝
线朝外的焊盘,黄色中的焊盘按照焊盘
1:1 开孔。
注意此位置在不同的 PCB 上，焊盘面积
大小不一致，需核对处理，防止短路。
22
天线开关-1
中间接地只开焊盘面积的 50% ，两边 IC
脚只开面积的 90%，两个相互间焊盘面
积的 10%不开。保证焊接良好，开网方
法如图所示，防止短路。
23
射频头
图一 图二
鲜绿色的四个大脚加大 20%，红色的二
个脚加大 30%。
24
此种按键开
关
1 脚与 2 脚加大 60%，其它加大 30%。
25
功放 QFN
1、 如图:红 色 为 钢 网 开 孔 . 大小为
0.45MM 的正方形倒角,
2、 四周外圈的 16个焊盘开孔移到焊盘
外侧，中间的 9 个焊盘（黄线框住
部分）则居中开。（注:原始焊盘为
0.6*0.6MM）
