F1FeederPartsList900633 - 第109页
MODEL RFK.15INCH REEL E CODE No. LG4-M8APL-000 APPLICABLE FEEDER F1-84：3901C～ F1-82-1005：1071C～ F1-82-0603：131C～ F2-84：1A～ F2-82-1005：1A～ F2-82-0603：1A～ F2-82M：21A～
I･pulse F1 Series
F1-84・82-1005・82-0603 (A,B,C type)
【OPTION】
No. Code No. Parts Name Q'ty Parts No.

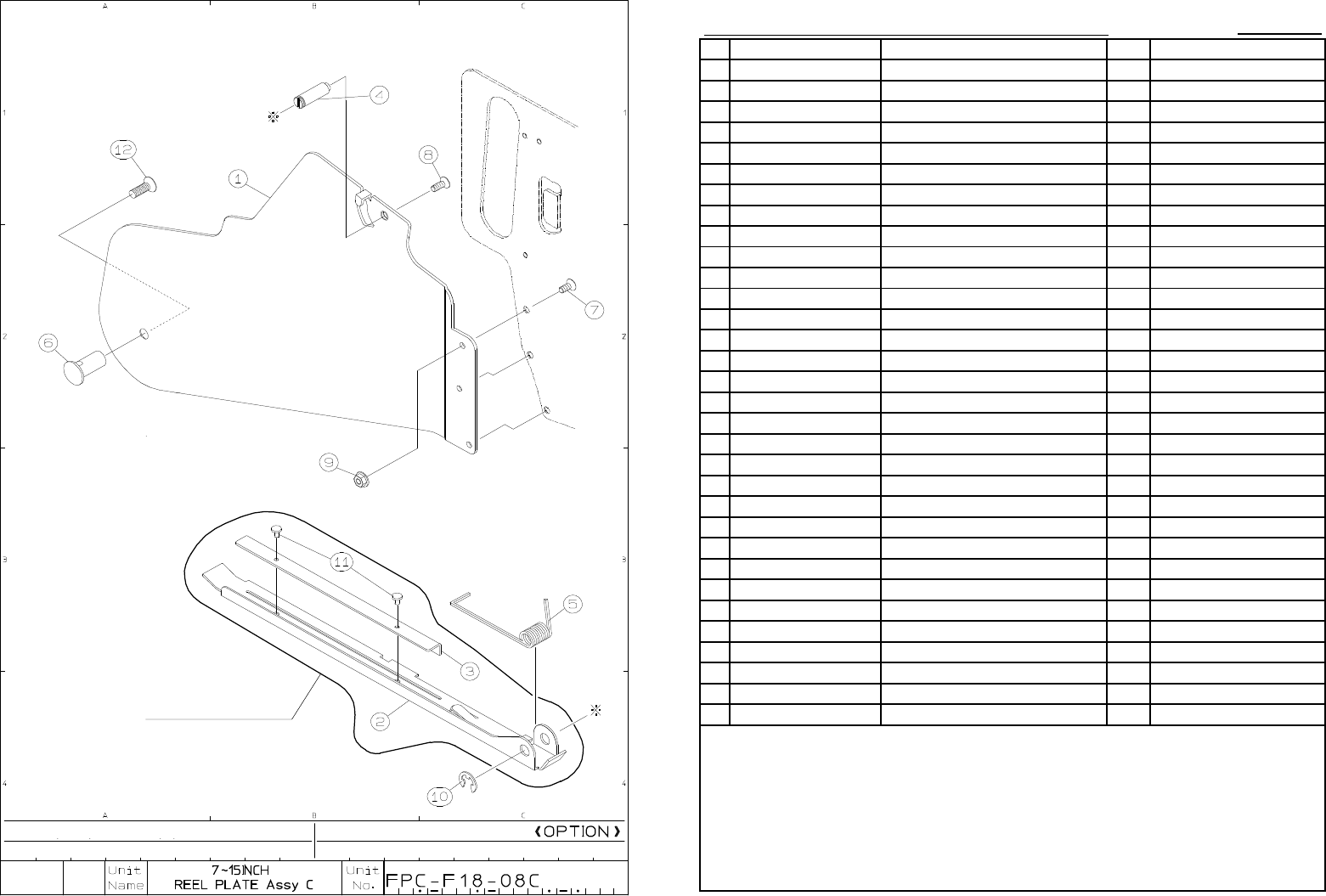

LG4-M8AP2-000 RFK.15INCH REEL C
1
ASA-A12-8180-D
LG4-M4A9D-001 TENSION LEVER ASSY 1 AS-A12-8181-E
1 LG4-M4A91-003 REEL PLATE
1
FTA-A12-8180-B2
2 LG4-M4A9A-002 TENSION LEVER
1
FTA-A12-8181-E
3 LG4-M4A9C-001 GUIDE ARM
1 FTA-A12-8181-E1
4 LG4-M4A92-010 TENSION AXIS
1
FTA-A12-8182-B
5 LG4-M4A9B-001 COIL SPRING 1
FTA-A12-8183-C
6
LG4-M4A93-010 REEL AXIS
1 FTA-A12-8185-C
7
LG4-M4ADE-000 SCREW,FLAT HEAD+
3 3MK-7-P
8
K87-M55BN-000 SCREW,FLAT HEAD+
1 3MK-8-P
9 K87-M111U-000 SCREW FLANGE NUT 3 3MH-FS
10
LG4-M4AD4-000 CIRCLIP E
1 E.50
11
LG4-M4AD5-000 FLAT RIVET
2
2X4-2.5-BS
12
LG4-M4ADH-000 SCREW,FLAT HEAD+
1 4MK-12-P
13
14
LG4-M8AP2-000
RFK.15INCH REEL C
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
F1-84 : 1A～3900C
F1-82-1005 : 1A～1070C
F1-82-0603 : 1A～130C
LG4-M4A9D-001
MODEL RFK.15INCH REEL E
CODE No. LG4-M8APL-000
APPLICABLE FEEDER
F1-84：3901C～
F1-82-1005：1071C～
F1-82-0603：131C～
F2-84：1A～
F2-82-1005：1A～
F2-82-0603：1A～
F2-82M：21A～
I･pulse F1/F2 Series
F1-84・82-1005・82-1005 (C type～)
F2-84・82-1005・82-0603 (A type～)
【OPTION】
No. Code No. Parts Name Q'ty Parts No.

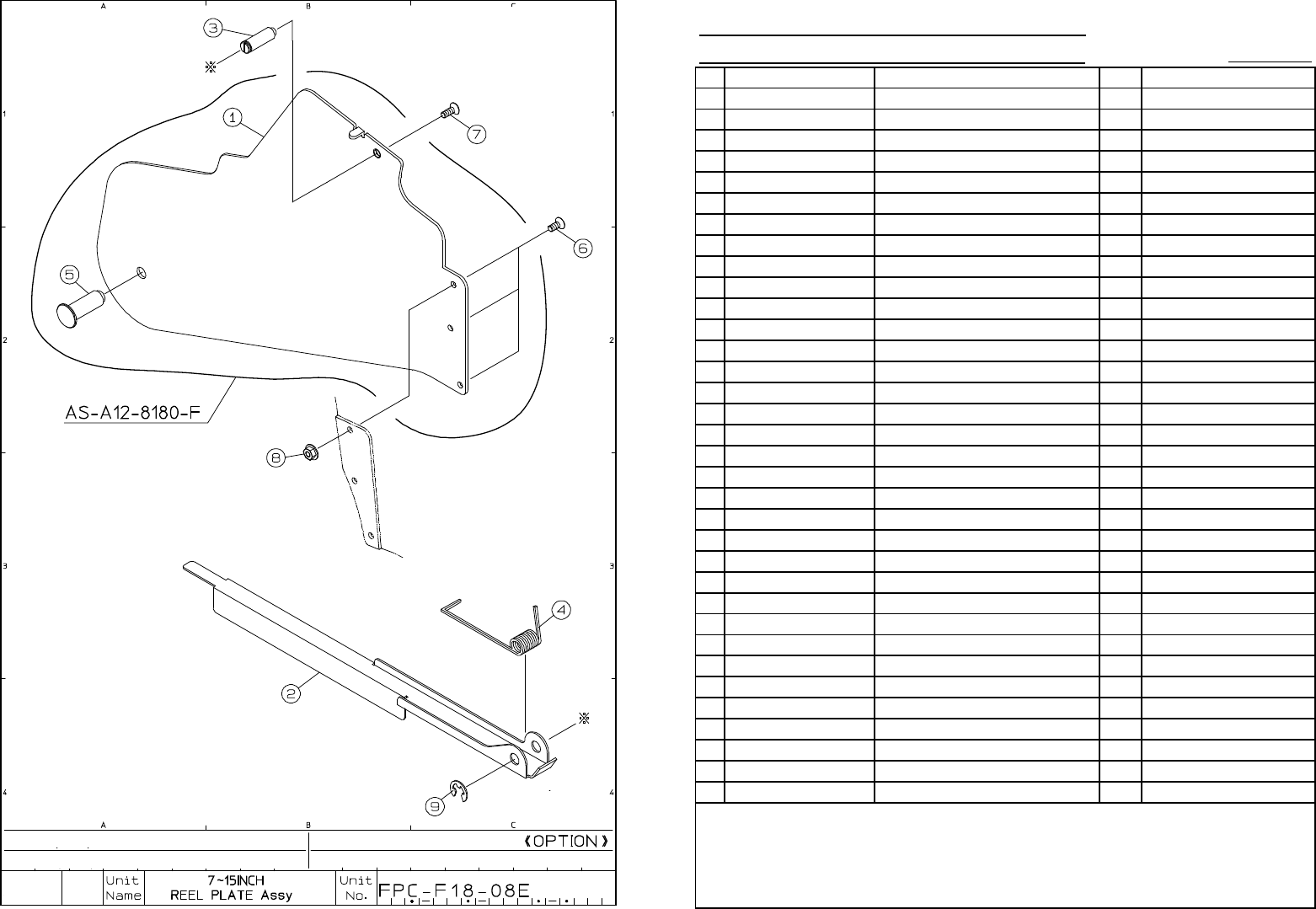

LG4-M8APL-000 RFK.15INCH REEL E
1
ASA-A12-8180-F
LG4-M4A90-020 REEL PLATE ASSY
1
AS-A12-8180-F
1 LG4-M4A91-020 REEL PLATE
1
FTA-A12-8180-F
2 LG4-M4A9A-003 TENSION LEVER
1
FTA-A12-8181-F
3 LG4-M4A92-011 TENSION AXIS
1
FTA-A12-8182-C
4 LG4-M4A9B-002 COIL SPRING
1 FTA-A12-8183-D
5 LG4-M4A93-020 REEL AXIS
1 FTA-A12-8185-D
6
LG4-M4ADE-000 SCREW,FLAT HEAD+
3 3MK-7-P
7 K87-M55BN-000
SCREW,FLAT HEAD+
1 3MK-8-P
8 K87-M111U-000 SCREW FLANGE NUT 3 3MH-FS
9
LG4-M4AD4-000 CIRCLIP E
1 E.50
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
F1-84 : 3901C～ F2-84 : 1A～ F2-82M : 21A～
F1-82-1005 : 1071C
～
F2-82-1005 : 1A～
F1-82-0603 : 131C～ F2-82-0603 : 1A～
LG4-M8APL-000
RFK.15INCH REEL E
E
