Rev1.00 MS 参数 5-1 5. 调整确认 5-1 OCC 聚焦调整 5-1-1 功能 调整 OCC 的聚焦（装配高度）。 5-1-2 使用模具 本项目中使用的模具如下所示。 OCC_FOCUS_AJUST_JIG_ASSY （40069017）
Rev1.00
MS 参数
4-5
4-5 删除程序（图像）
4-5-1 操作

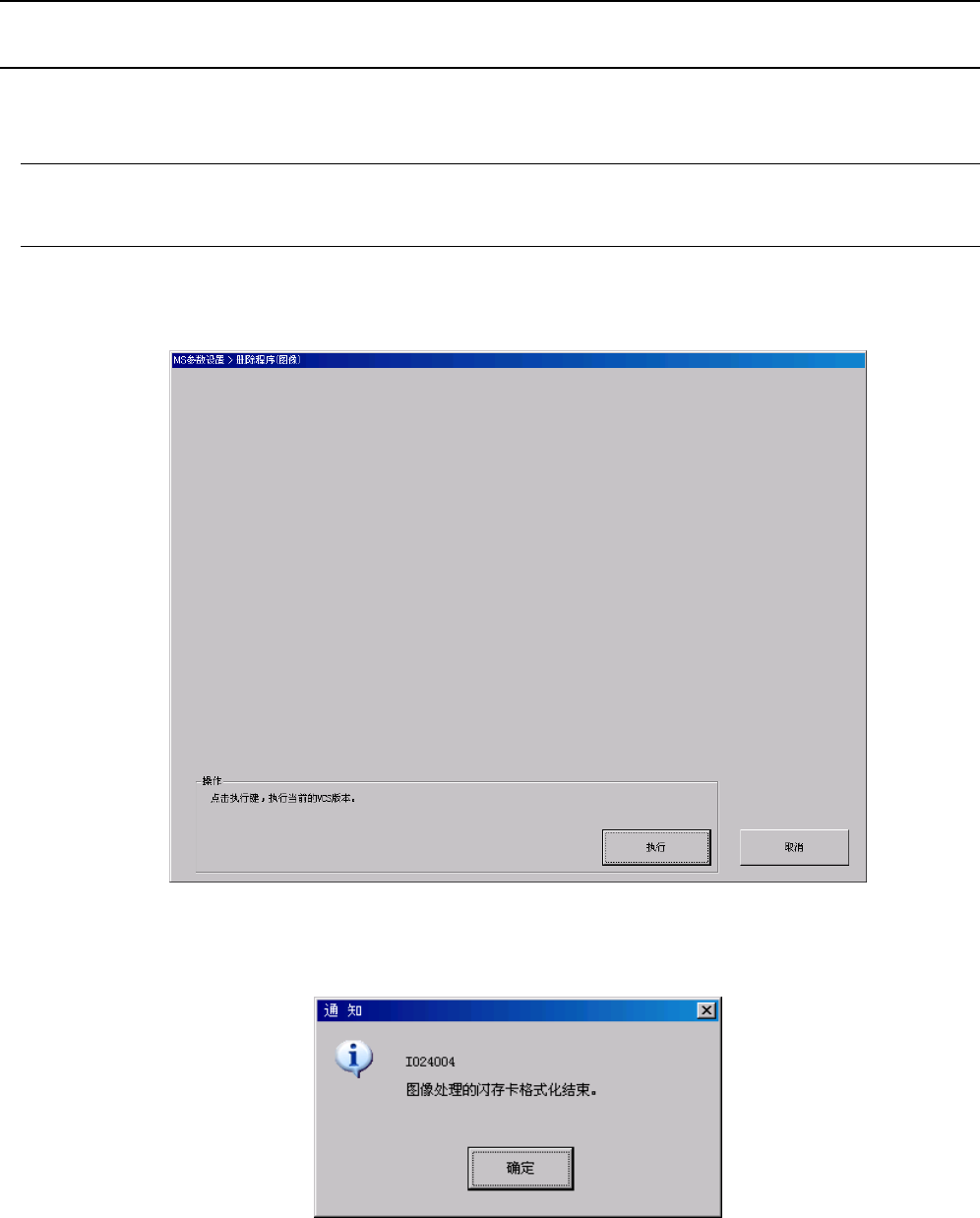

① 选择“版本升级”－“删除程序（图像）”后，会显示以下的对话框，用于执行删除IPX基板的程
序数据。
② 按“执行”按钮后，保存于闪存卡内的版本被删除。正常结束后，会显示以下的对话框信息。
Rev1.00
MS 参数
5-1
5. 调整确认
5-1 OCC聚焦调整
5-1-1 功能
调整OCC的聚焦（装配高度）。
5-1-2 使用模具
本项目中使用的模具如下所示。

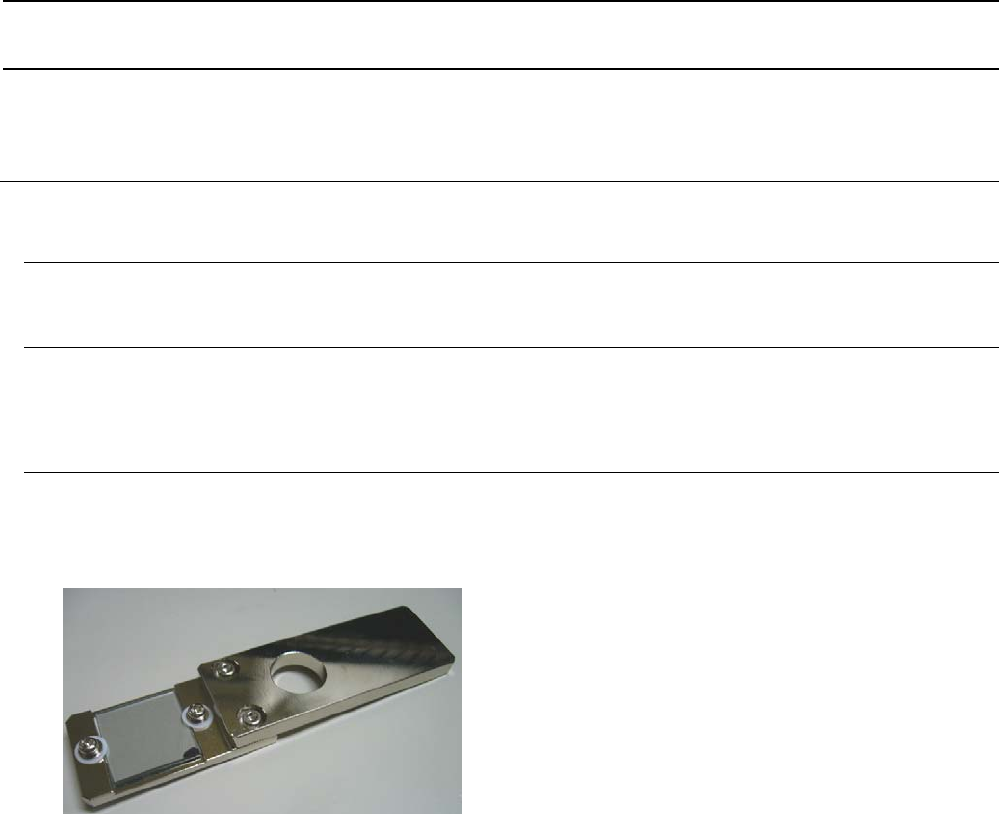

OCC_FOCUS_AJUST_JIG_ASSY （40069017）
Rev1.00
MS 参数
5-2
5-1-3 操作

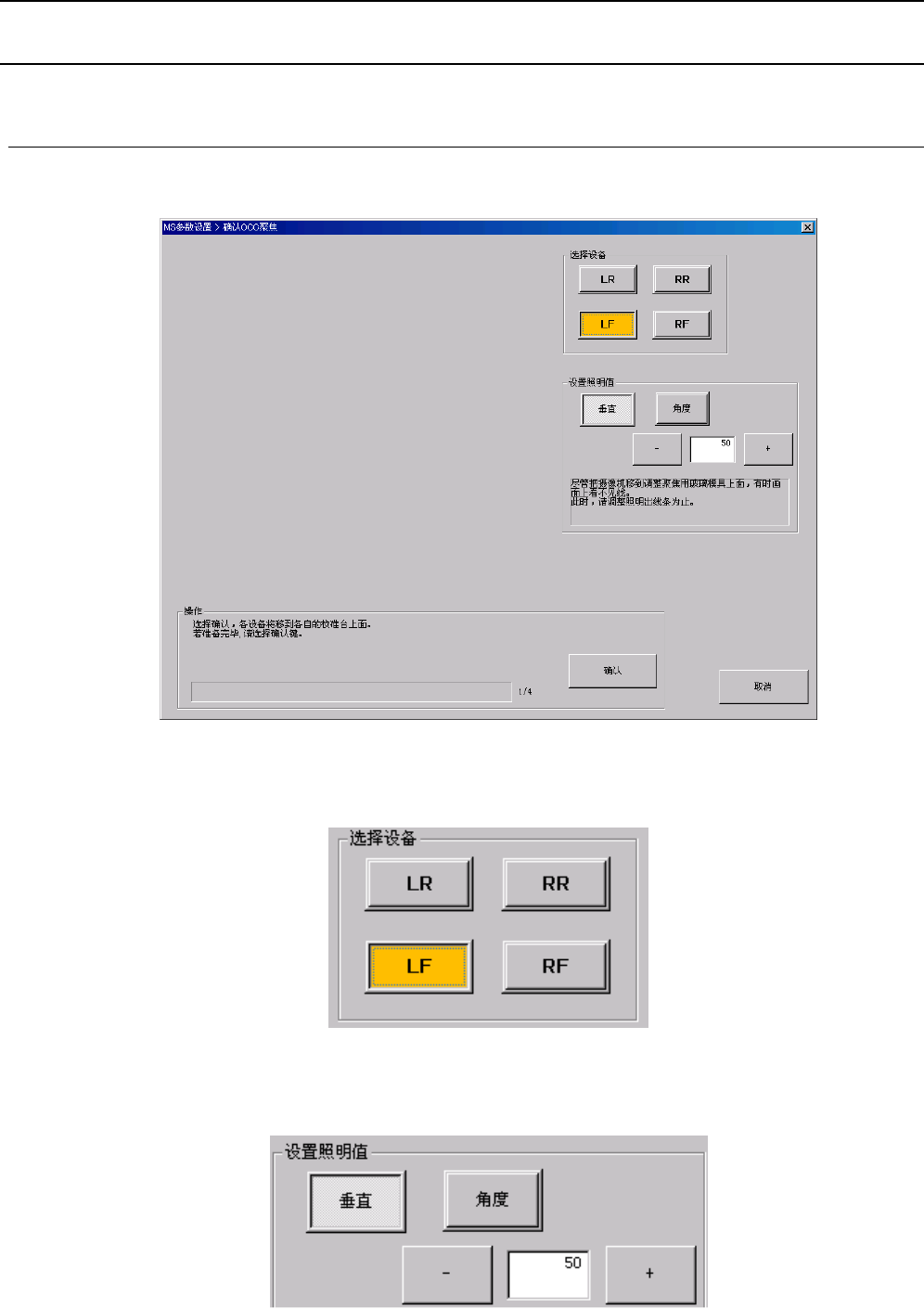

① 从菜单中选择“调整确认”－“确认OCC聚焦”，会显示以下对话框。
② 从“选择设备”的项目中，选择要调整的设备。
③ 选择好要调整的OCC后，在“设置照明值”项目中对角度照明及垂直照明的光量值进行调整。
