Rev1.00
MS 参数
1-6
1-5 菜单组成

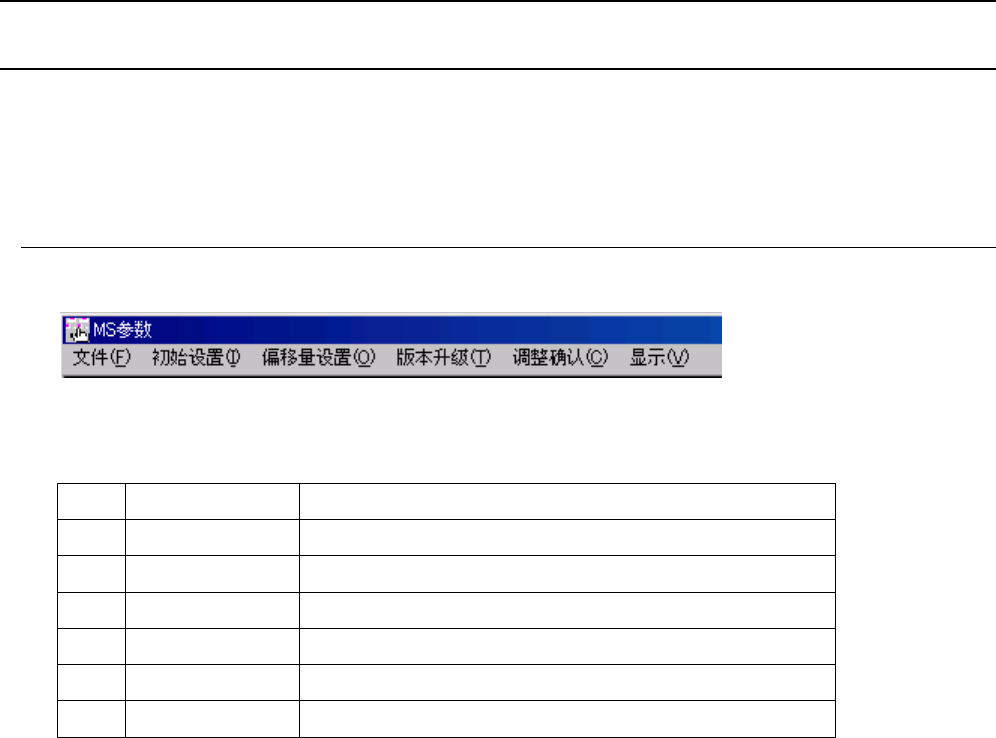

1-5-1 主菜单
主菜单的菜单组成如下。
表1-5-1 主菜单的各项目
No. 菜单名 内容
1 文件 应用程序的结束
2 初始设置 机器规格的设置、机器的基本设置
3 偏移量设置 机器偏移量的取得；光量、真空调整
4 版本升级 图像等程序的版本升级/降级
5 调整确认 真空调整中的精度确认
6 显示 参数显示
Rev1.00
MS 参数
1-7

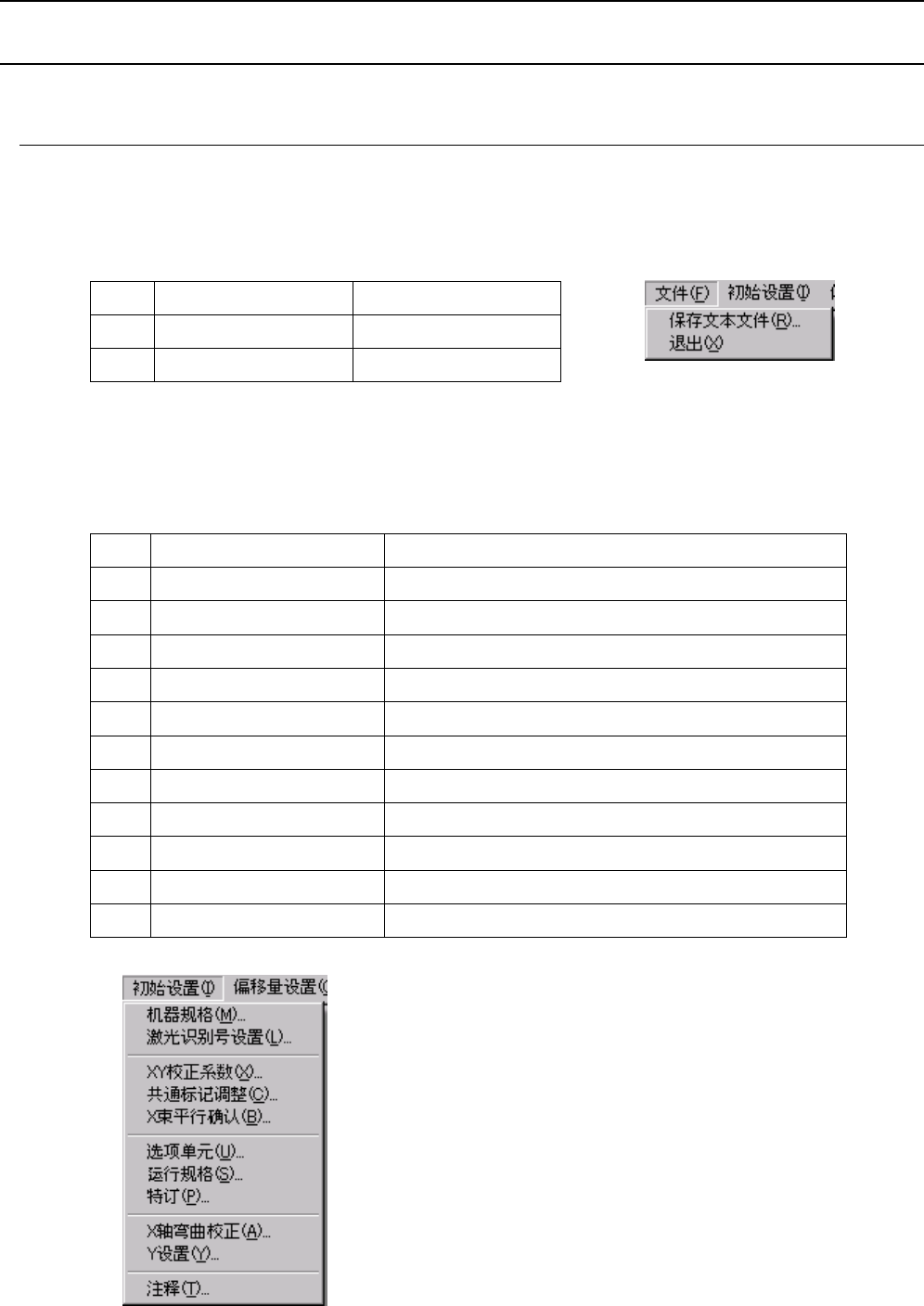

1-5-2 下拉菜单
① 文件
文件之下拉菜单的组成如下。
表1-5-2-1 下拉菜单（文件）的组成
No. 菜单名 内容
1 保存文本文件（R） 文件输出
2 退出（X） MSP的结束
② 初始设置
主菜单之“初始设置”的下拉菜单组成如下。
表1-5-2-2 下拉菜单（初始设置）的组成
No. 菜单名 内容
1 机器规格（M）… ???
2 激光识别号设置（L）… 设置LNC60的序号
3 XY校正係数（X）… ???
4 共通标记调整（C）… ???
5 X束平行确认（B）… 确认各站点上前后的Head单元的平行度
6 选项单元（U）… 设置选项功能
7 动作规格（S）… 设置动作规格
8 特订（P）… 设置特设功能
9 X轴弯曲校正（A）… 校准X束的弯曲
10 Y设置（Y）… 以左Y轴基准进行原点返回（右Y轴仅有伺服ON）
11 注释（T）… 记载机器的序号
图1-5-2-2 下拉菜单（初始设置）
图1-5-2-1 下拉菜单（文件）
Rev1.00
MS 参数
1-8

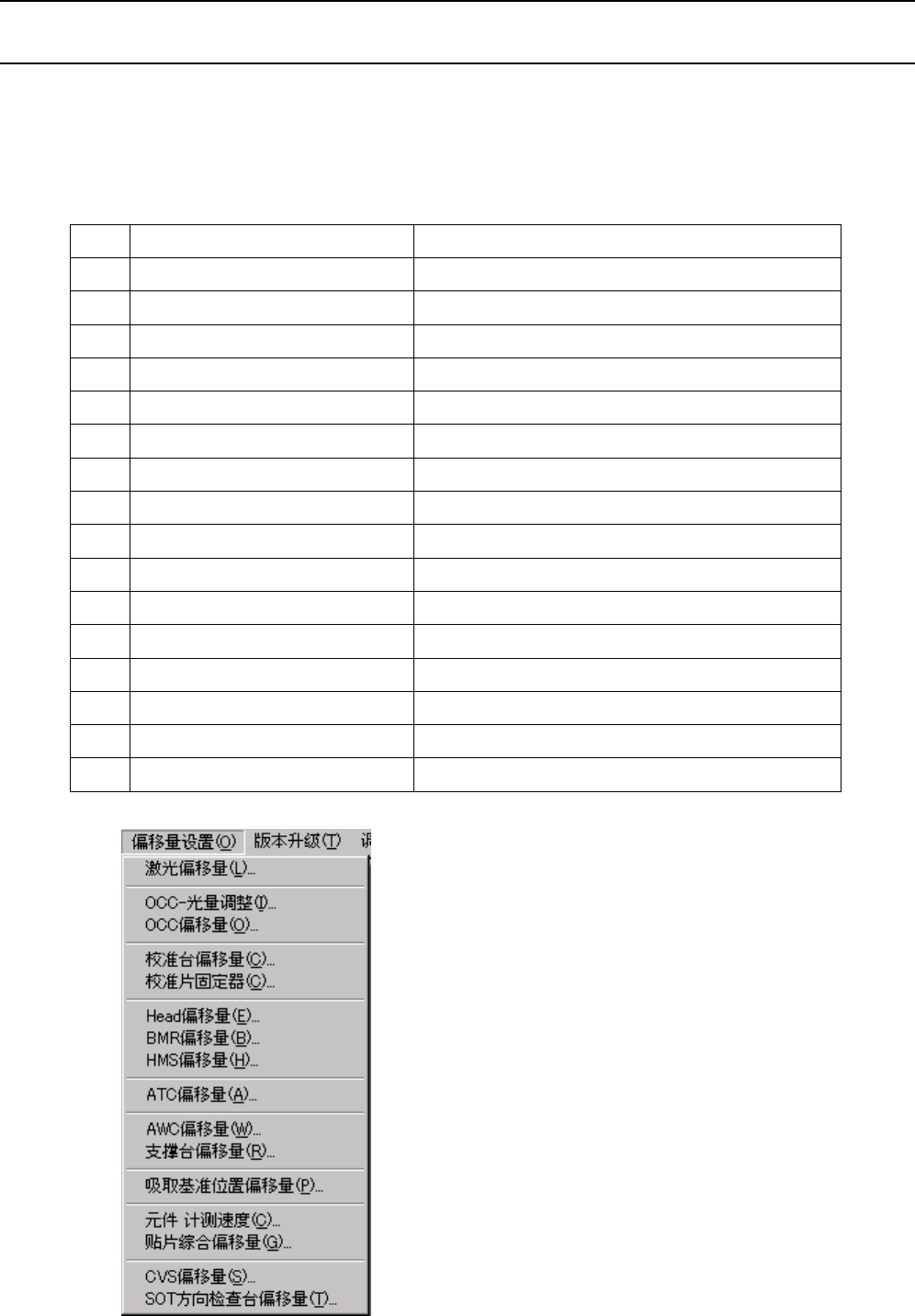

③ 偏移量设置
主菜单之“偏移量设置”的下拉菜单组成如下。
表1-5-2-3 下拉菜单（偏移量设置）的组成
No. 菜单名 内容
1 激光偏移量（L）… 取得基板上面高度、激光高度等
2 OCC－光量调整（I）… 调整OCC的光量
3 OCC偏移量（O）… 取得OCC的装配角度
4 校准台偏移量（C）… 取得校准台的偏移量
5 校准片固定器（C）… 取得校准片固定器的偏移量
6 Head偏移量（E）… 取得贴片头的装配位置、激光装配角度
7 BMR偏移量（B）… 取得BMR装配位置
8 HMS偏移量（H）… 取得HMS装配位置
9 ATC偏移量（A）… 取得ATC装配位置
10 AWC偏移量（W）… 取得AWC装配位置
11 支撑台偏移量（R）… 取得支撑台的装配位置
12 吸取基准位置偏移量（P）… 取得吸取基准位置
13 元件 计测速度（C）… 取得激光识别时所产生的每种速度的偏移量
14 贴片综合偏移量（G）… 取得贴片偏移量
15 CVS偏移量（S）… 取得CVS装配位置
16 SOT方向检查台偏移量（T）… 取得SOT方向检查台装配位置
图1-5-2-3 下拉菜单（偏移量设置）
