Rev1.00 MS 参数 2-1 2. 初始设置 2-1 机器规格 2-1-1 功能 对表 2-1 所列的项目进行设置。 2-1-2 使用模具 本设置不使用模具。 2-1-3 操作 从主菜单中选择 “ 初始设置 （ I ） ” 、 “ 机器规格 （ C ） ” ， 会显示右面的 对话框。 根据机器的规格点击各项目的按 钮。 表 2-1 机器的规格的设置项目 设置项目 可设置的参数 备注 传送基准面 前基准 / 后基准 传送方向 左 →…
Rev1.00
MS 参数
1-9
④ 版本升级
主菜单之“版本升级”的下拉菜单组成如下。
表1-5-2-4 下拉菜单（版本升级）的组成
No. 菜单名 内容
1 版本升级-图像（V）… 图像的版本升级/降级
2 版本升级-EtherMain（E）… EtherMain的版本升级/降级
3 版本升级－BaseCarry（B）… BaseCarry的版本升级/降级
4 版本升级-LNC60（L）… 激光的版本升级/降级
5 版本升级-Feeder（F）… 送料器的版本升级/降级
6 删除程序-图像（J）… 图像程序的清除
⑤ 调整确认
主菜单之“调整确认”的下拉菜单组成如下。
表1-5-2-5 下拉菜单（调整确认）的组成
No. 菜单名 内容
1 OCC聚焦确认（O）… 用于调整OCC装配高度的TOOL
2 真空-校准偏移量（V）… 取得真空－校准位置
3 真空校准（U）… 进行真空的调整
4 编辑BOC标记位置（B）… 可将生产程序的BOC标记位置编辑到小数点后4位
图1-5-2-5 下拉菜单（调整确认）
⑥ 显示
主菜单之“显示”的下拉菜单组成如下。
表1-5-2-6 下拉菜单（显示）的组成
No. 菜单名 内容
1 初始设置 在VIEW画面（壁紙）上显示初始设置的内容
2 LF-偏移量 在VIEW画面（壁紙）上显示LF-偏移量的内容
3 LR-偏移量 在VIEW画面（壁紙）上显示LR-偏移量的内容
4 RF-偏移量 在VIEW画面（壁紙）上显示RF-偏移量的内容
5 RR-偏移量 在VIEW画面（壁紙）上显示RR-偏移量的内容
图1-5-2-4 下拉菜单
（版本升级）
图1-5-2-6
Rev1.00
MS 参数

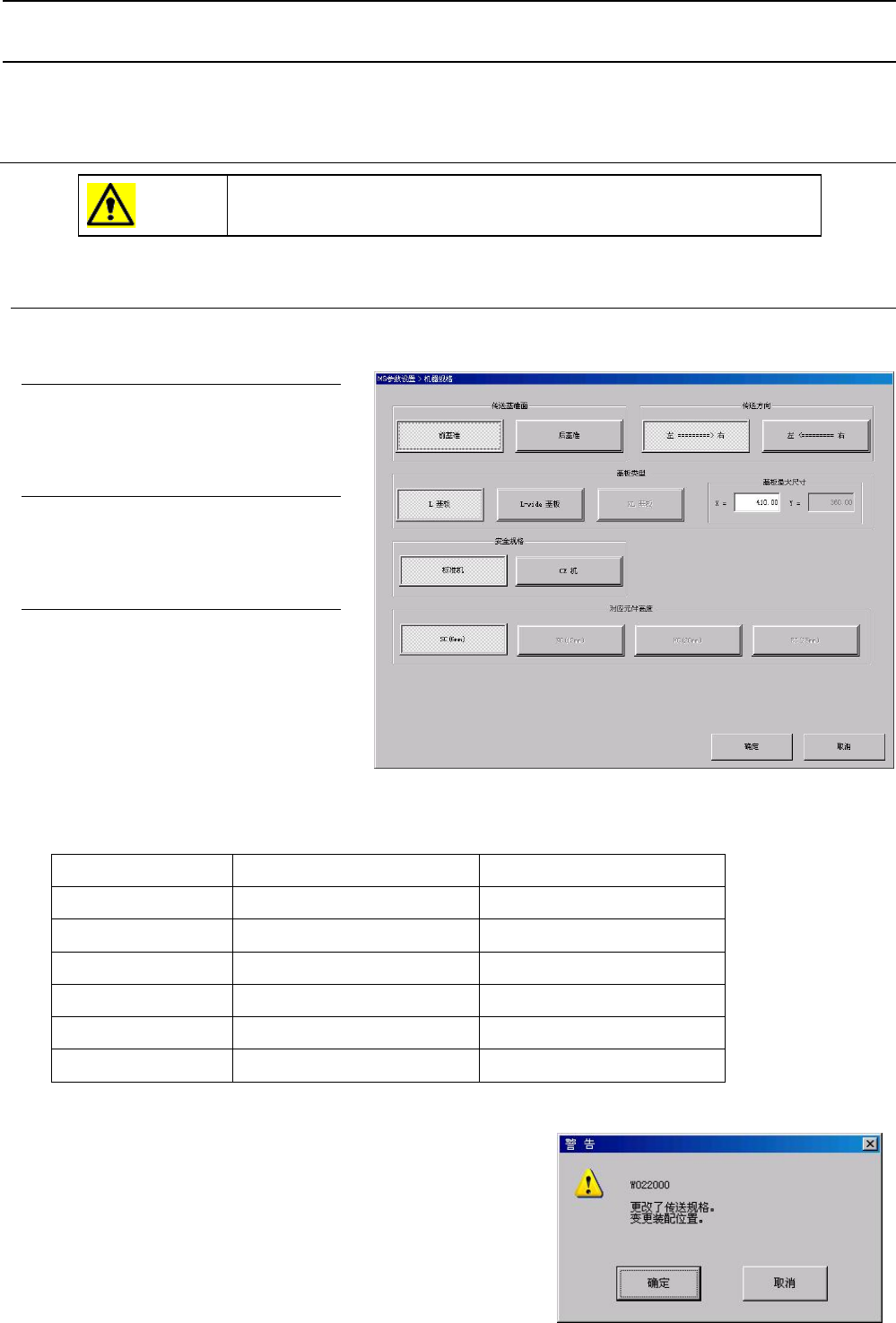

2-1
2. 初始设置
2-1 机器规格
2-1-1 功能
对表2-1所列的项目进行设置。
2-1-2 使用模具
本设置不使用模具。
2-1-3 操作
从主菜单中选择“初始设置（I）”、
“机器规格（C）”，会显示右面的
对话框。
根据机器的规格点击各项目的按
钮。
表2-1 机器的规格的设置项目
设置项目 可设置的参数 备注
传送基准面 前基准/后基准
传送方向 左→右/左←右
基板类型 L/L-Wide/XL 只能设置L/L-wide
基板最大尺寸 610×510 最大基板尺寸与XL同等
对应元件高度 6/12/20/25 只能设置6mm
安全规格 标准/安全
※） 关于传送方向变更
如传送方向被变更，即进行MS参数和机器安装程序的
坐标初始化。
注意
初始设置的变更，只有在 JUKI 有指示的情况下须实行。如果变更内容
与机器规格不配，将不能保证正常动作。
Rev1.00
MS 参数
2-2
2-2 设置激光识别号
2-2-1 功能
进行激光单元和Head单元之组合的设置。
2-2-2 使用模具
本设置不使用模具。
2-2-3 操作
从菜单中选择“初始设置”－“设置激光识别号”，会显示如下所示的对话框。
① 点击“设备检索”按钮，会显示机器中所组装的激光单元的序号。
② 点击显示序号的长方格，该长方格即如下所示变成蓝色。
