2-2 设置激光识别号
2-2-1 功能
进行激光单元和Head单元之组合的设置。
2-2-2 使用模具
本设置不使用模具。
2-2-3 操作
从菜单中选择“初始设置”－“设置激光识别号”，会显示如下所示的对话框。

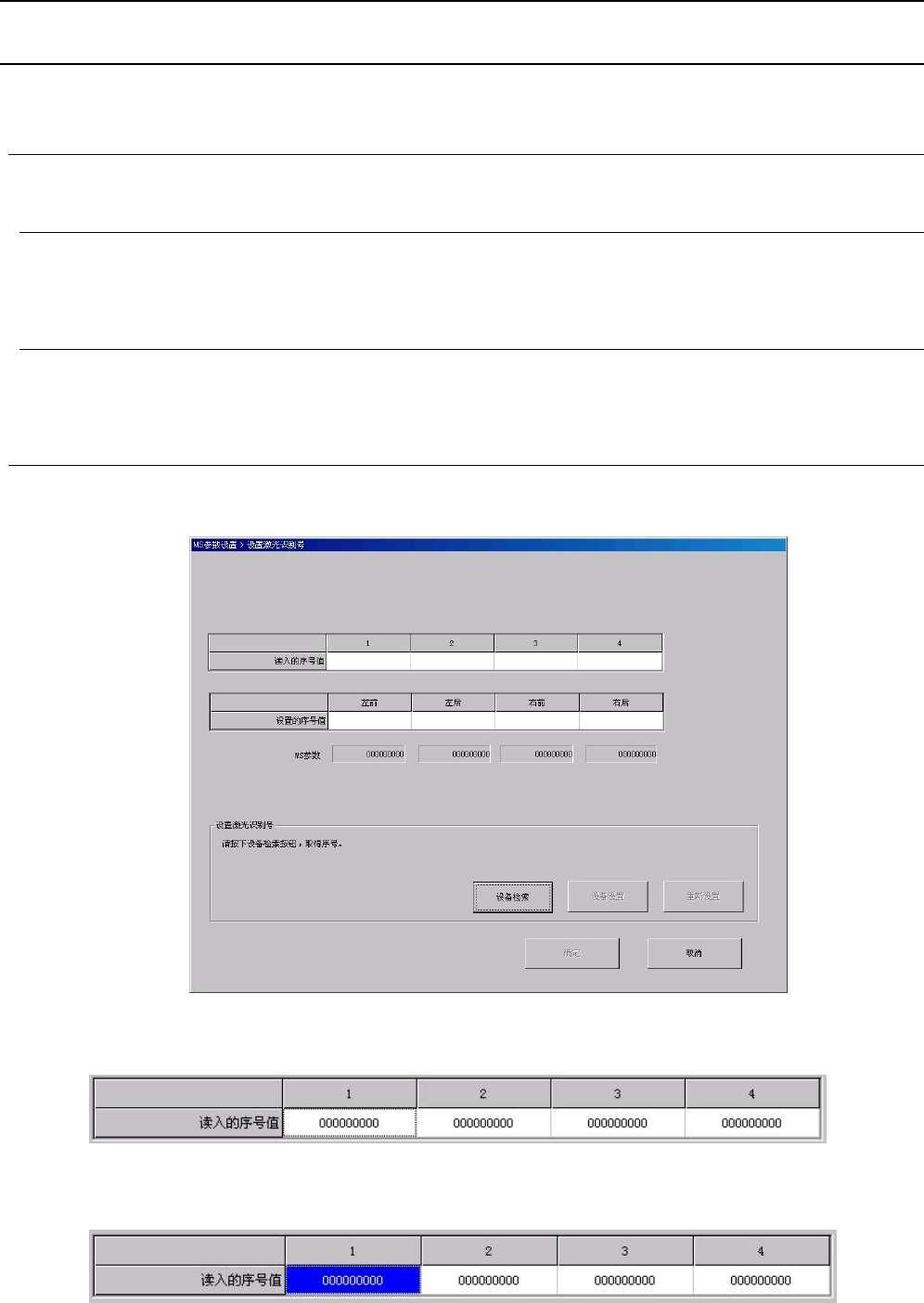

① 点击“设备检索”按钮，会显示机器中所组装的激光单元的序号。
② 点击显示序号的长方格，该长方格即如下所示变成蓝色。
Rev1.00
MS 参数
2-3

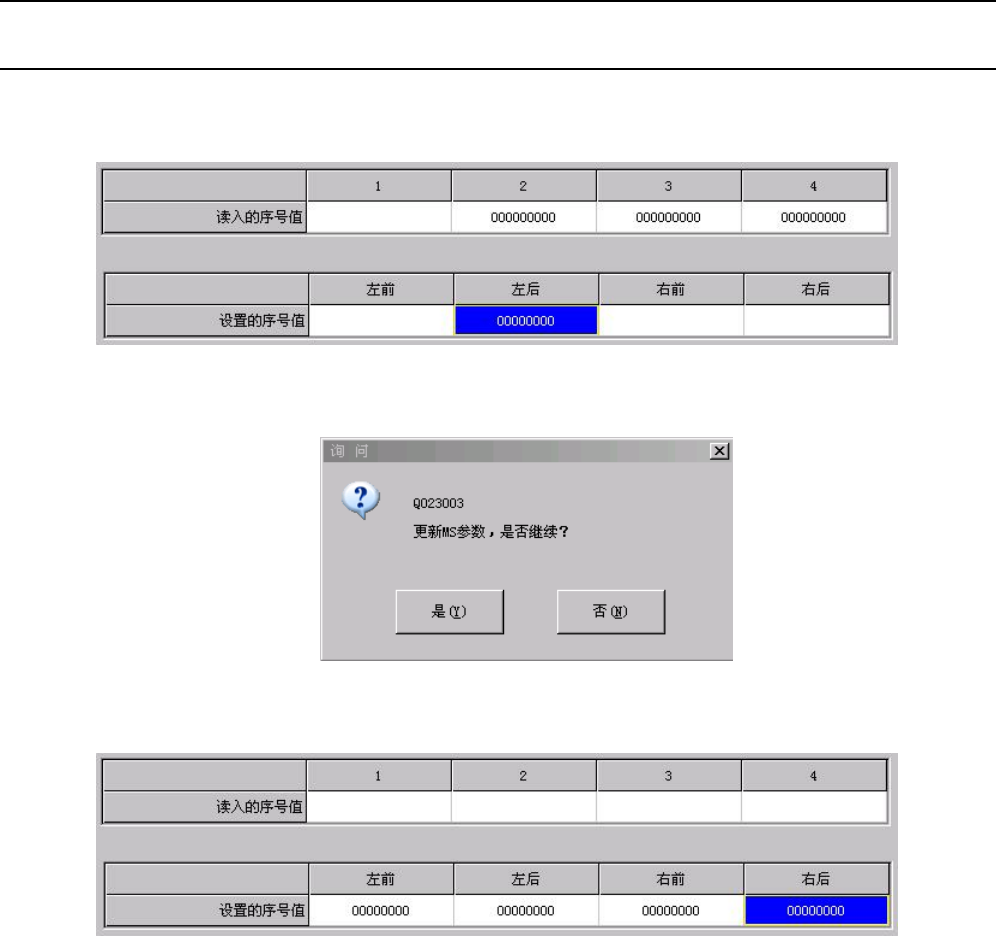

③ 确认机器中组装的激光单元的序号，再点击与之对应的Head单元的长方格，即变成下图所示。
④ 全部建立关系后，点击“设备设置”按钮，会显示如下所示的对话框。
⑤ 在此选择“是”，建立关系即告完成。
另外，如选择“重新设置”，则“设置的序号值”内设置的序号被重设。
Rev1.00
MS 参数
2-4
2-3 XY校正系数
2-3-1 功能
进行偏移量的设置，使得机器内管理的X轴、Y轴的移动量分别与实际的移动量相一致。
2-3-2 使用模具
本设置不使用模具。
2-3-3 操作
点击菜单的“初始设置（I）”－“XY校正系数（X）”，会显示如下的设置XY校正系数的对话框。在
进行本设置前，事先以激光测长仪进行测量，将计算得出的值在XY校正系数画面上用手工输入。
