Rev1.00
MS 参数
2-4
2-3 XY校正系数
2-3-1 功能
进行偏移量的设置，使得机器内管理的X轴、Y轴的移动量分别与实际的移动量相一致。
2-3-2 使用模具
本设置不使用模具。
2-3-3 操作

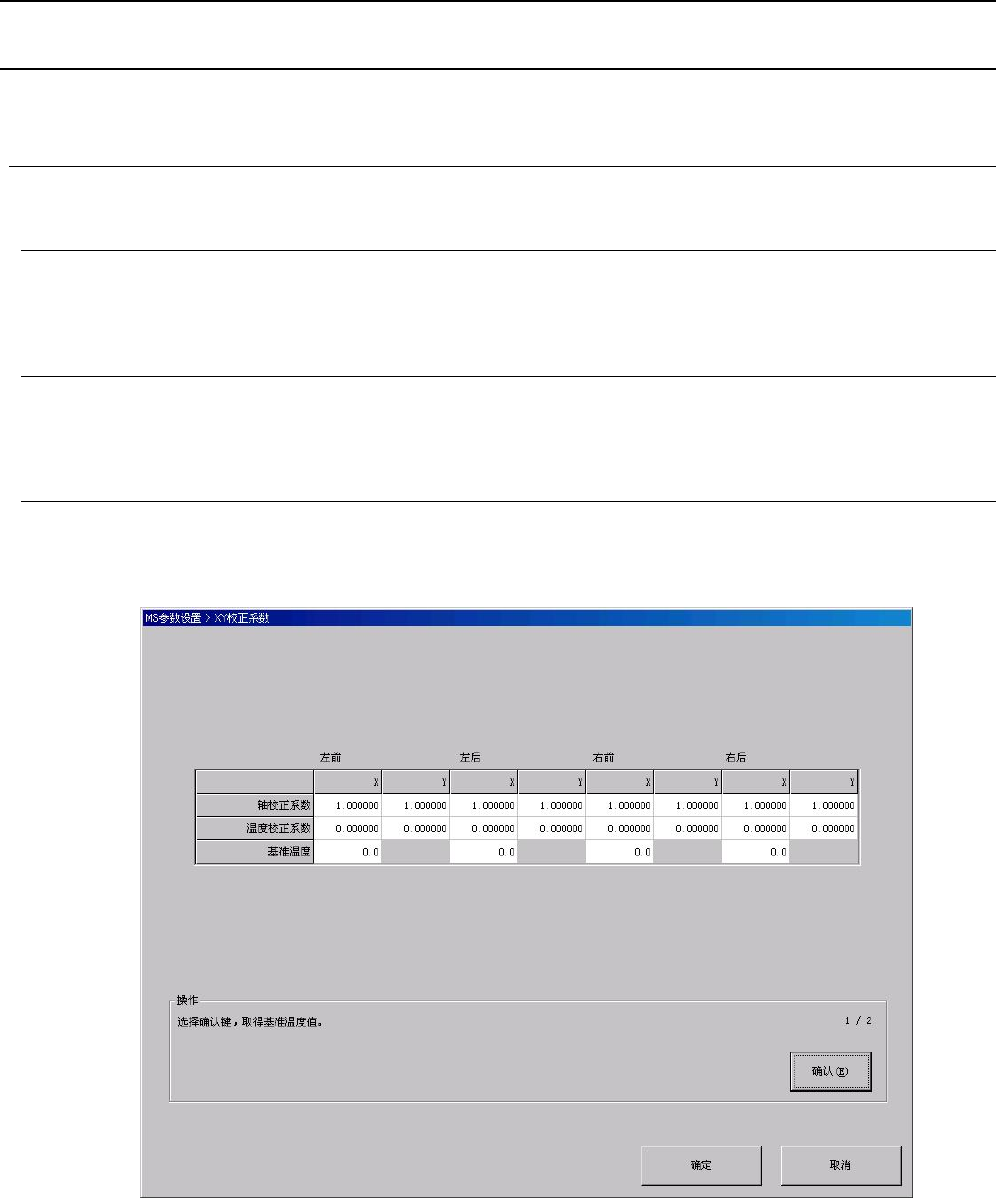

点击菜单的“初始设置（I）”－“XY校正系数（X）”，会显示如下的设置XY校正系数的对话框。在
进行本设置前，事先以激光测长仪进行测量，将计算得出的值在XY校正系数画面上用手工输入。
Rev1.00
MS 参数
2-5
2-4 调整共通标记
2-4-1 功能
为了通过回原点动作使OCC摄像机移动到共通标记的中心位置，在此设置偏移量值。
2-4-2 使用模具
本设置不使用模具。
2-4-3 操作
① 从菜单中选择“初始设置（I）”－“调整共通标记（C）”，会显示如下所示的调整共通标记对话
框，请从“设备选择”中对希望取得的设备打勾。
Rev1.00
MS 参数
2-6
② 如选择“下一步”，则返回原点后，OCC移动到共通标记上，进行标记识别，根据识别的结果显
示出对设计值的偏移量。
当在标记的识别中发生错误时，清除偏移量的显示。
进行示教，使标记来到摄像机中心，选择“下一步”，识别共通标记。
③ 当识别正常完成，会显示如下对话框，如选择“下一步”，则回到初始画面。或者开始其他的设
备设置。
如选择“确定”退出对话框，则进行通常的返回原点。
2-4-4 MSP容许值
MSP值不良时
No. 项目 MSP容许值
出现的问题 调整（检测项目）
X −2.0～4.0㎜ 1 第1标记偏移量
Y −1.0～5.0㎜
返回原点不动作
