FX3_MSP_Rev1.0_C - 第42页
Rev1.00 MS 参数 3-12 ⑥ 识别正常结 束后， OCC 即移动到 Y 轴缩放比例计测位置 。 与 X 轴计测时相同， 进行计测位 置的调整， 选择 “ 确认 ” ， 于是利用 OCC 进行 Y 方向 标记间隔的计 测。 计测结束后，会显示计测结果， 根据输入值和计测结果算出 Y 方向的 缩放比例并进行更新。 ⑦ 识别正常结束后，向 OC C 计测装配角度的位置移动。 利用示教进行调整，使监视器的 十字光标移到标记的大致中心…
Rev1.00
MS 参数
3-11
② 在校准台上铺好黑纸，将摄像机调整模具放在上面。此时，要使摄像机调整模具的中心基本对
准校准台的中心。
摄像机调整模具是分正反面的，故要将蒸镀面（可清楚看到图形的一面）设置在下面。并且，
设置时要使文字“BOC”处于XY坐标系的Y负侧。

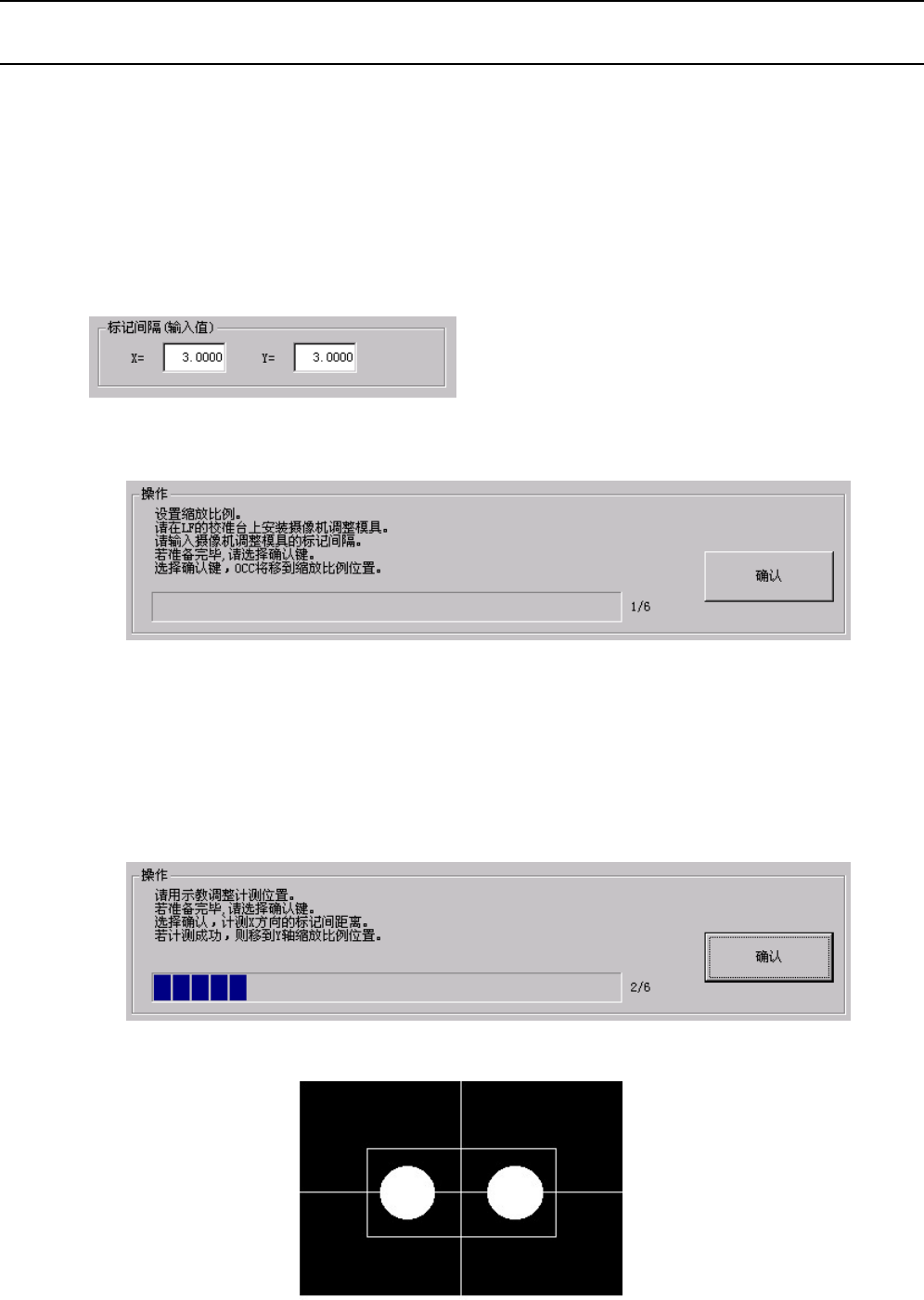

③ 在标记间隔（输入值）中输入摄像机调整模具的X和Y方向的标记间距离（3mm）。
④ 按下“操作”框内的“确认”按钮。“确认”按钮被按下后，OCC即移动到X轴缩放比例计测位置。
⑤ 利用示教进行调整，使监视器的十字光标移到2个标记的大致中心。此时，如摄像机视野内出
现标记以外的灰尘，要仔细擦拭摄像机调整模具，做到只看见标记。
选择“确认”，于是进行X方向的标记间隔测量。此时，如检测到标记以外的对象，则有时不能
取得正确的值，或者出错。
计测结束后，会显示计测结果，根据输入值和计测结果算出X方向的缩放比例并进行更新。
Rev1.00
MS 参数
3-12
⑥ 识别正常结束后，OCC即移动到Y轴缩放比例计测位置。
与X轴计测时相同，进行计测位置的调整，选择“确认”，于是利用OCC进行Y方向标记间隔的计
测。
计测结束后，会显示计测结果，根据输入值和计测结果算出Y方向的缩放比例并进行更新。
⑦ 识别正常结束后，向OCC计测装配角度的位置移动。
利用示教进行调整，使监视器的十字光标移到标记的大致中心。
此时，如摄像机视野内出现标记以外的灰尘，要仔细擦拭摄像机调整模具，做到只看见标记。
按下“确认”按钮，于是进行装配角度的计测。此时，如检测到标记以外的对象，则不能取得正
确的值，或者出错。
计测结束后，机器会根据识别结果算出装配角度并进行更新。
Rev1.00
MS 参数
3-13
⑧ 从校准台上卸下摄像机调整模具，准备完毕后请按“确认”按钮。
⑨ “确认”按钮按下后，回到初始设置画面。
3-3-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 出问题的原因
X 0.0132±0.002mm/Pixel1 缩放比例
Y 0.0132±0.002mm/Pixel
OCC本身、摄像机调整
模具的伤痕等
2 装配角度 A ±0.5°
因OCC摄像机的图像识别精
度不良，导致各MSP值出现
偏离以及贴片精度不良
OCC装置的装配
