Rev1.00
MS 参数
3-12

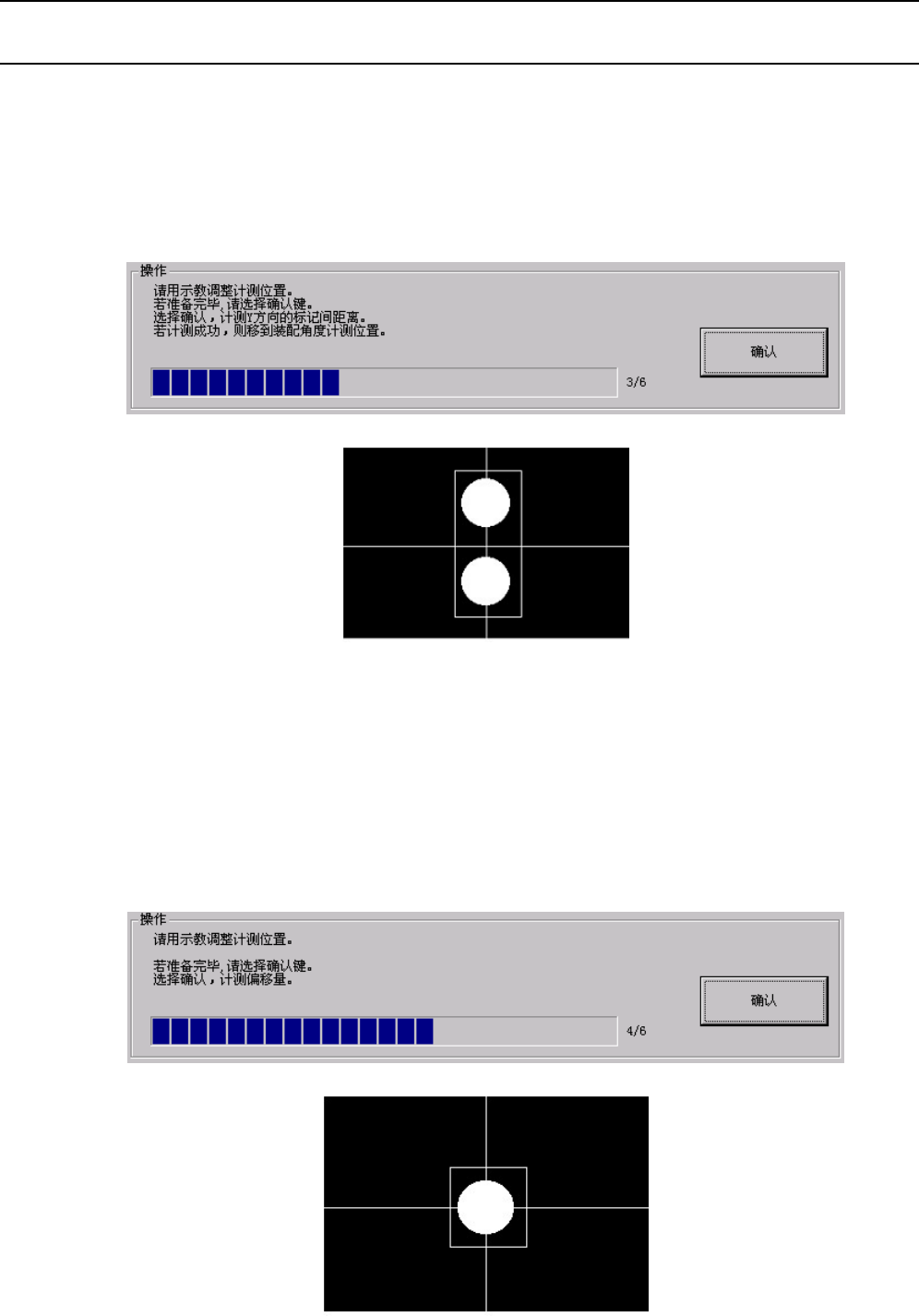

⑥ 识别正常结束后，OCC即移动到Y轴缩放比例计测位置。
与X轴计测时相同，进行计测位置的调整，选择“确认”，于是利用OCC进行Y方向标记间隔的计
测。
计测结束后，会显示计测结果，根据输入值和计测结果算出Y方向的缩放比例并进行更新。
⑦ 识别正常结束后，向OCC计测装配角度的位置移动。
利用示教进行调整，使监视器的十字光标移到标记的大致中心。
此时，如摄像机视野内出现标记以外的灰尘，要仔细擦拭摄像机调整模具，做到只看见标记。
按下“确认”按钮，于是进行装配角度的计测。此时，如检测到标记以外的对象，则不能取得正
确的值，或者出错。
计测结束后，机器会根据识别结果算出装配角度并进行更新。
Rev1.00
MS 参数
3-13

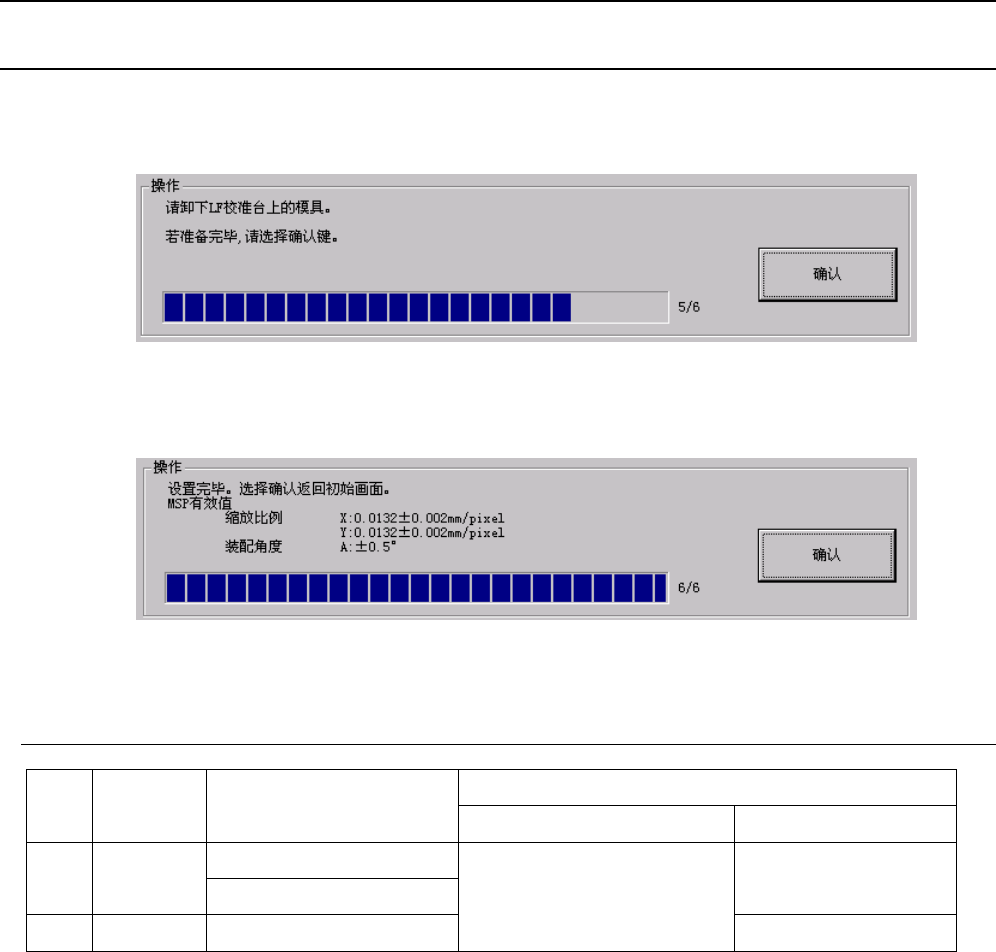

⑧ 从校准台上卸下摄像机调整模具，准备完毕后请按“确认”按钮。
⑨ “确认”按钮按下后，回到初始设置画面。
3-3-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 出问题的原因
X 0.0132±0.002mm/Pixel1 缩放比例
Y 0.0132±0.002mm/Pixel
OCC本身、摄像机调整
模具的伤痕等
2 装配角度 A ±0.5°
因OCC摄像机的图像识别精
度不良，导致各MSP值出现
偏离以及贴片精度不良
OCC装置的装配
Rev1.00
MS 参数
3-14
3-4 校准台偏移量
“校准台”是作为各Head单元（台车）之高度基准的装置。校准台偏移量就是取得这一装置的装配
位置以及装配误差。
请将校准台和校准片擦拭干净之后再进行这一调整。
3-4-1 功能
计测校准台之第1标记及第2标记的位置，算出2个标记的中心位置。
3-4-2 使用模具
本项目中不使用模具。
3-4-3 操作

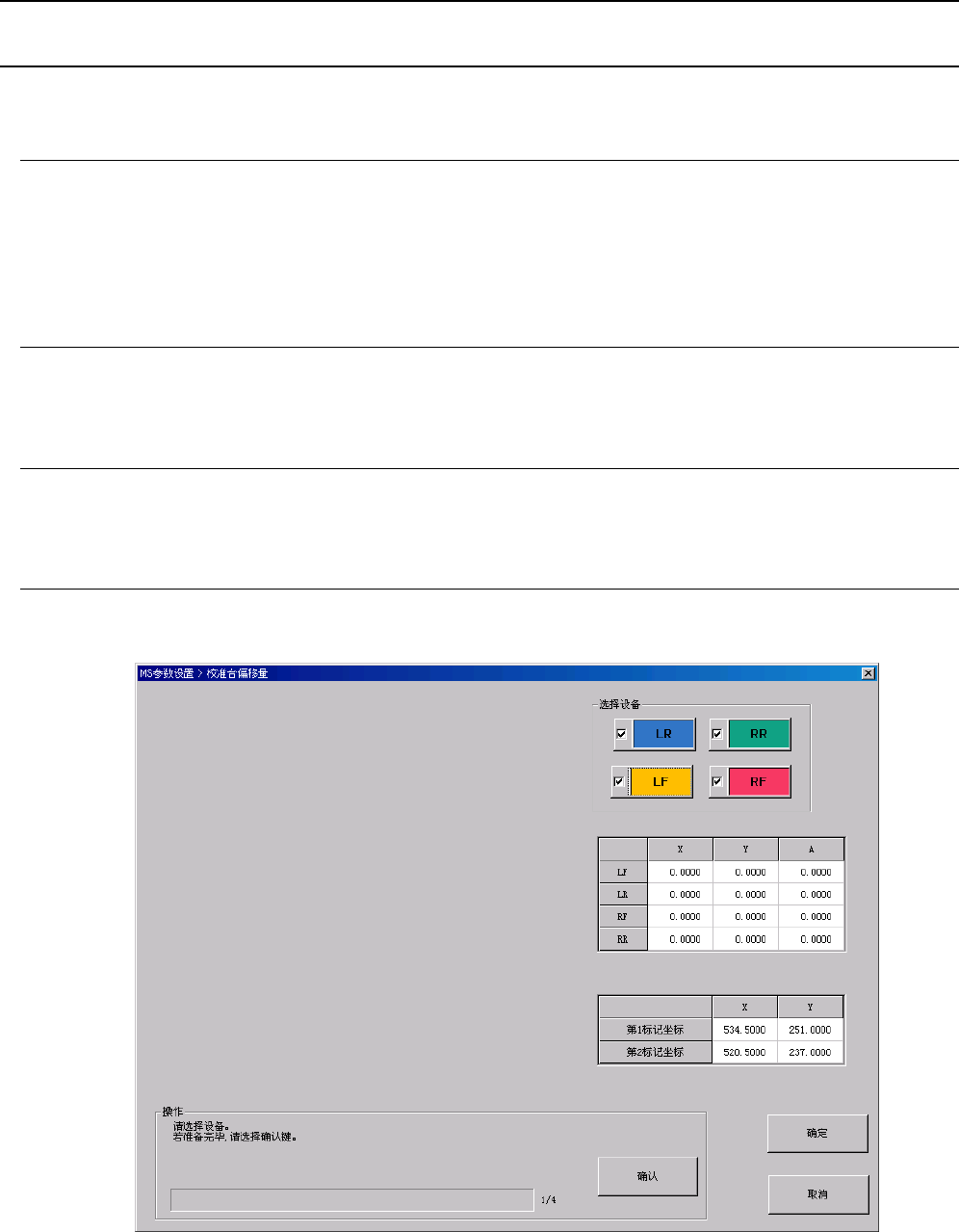

① 从菜单中选择“偏移量设置（O）”－“校准台偏移量（C）”，会显示以下对话框。
