Rev1.00
MS 参数
3-15

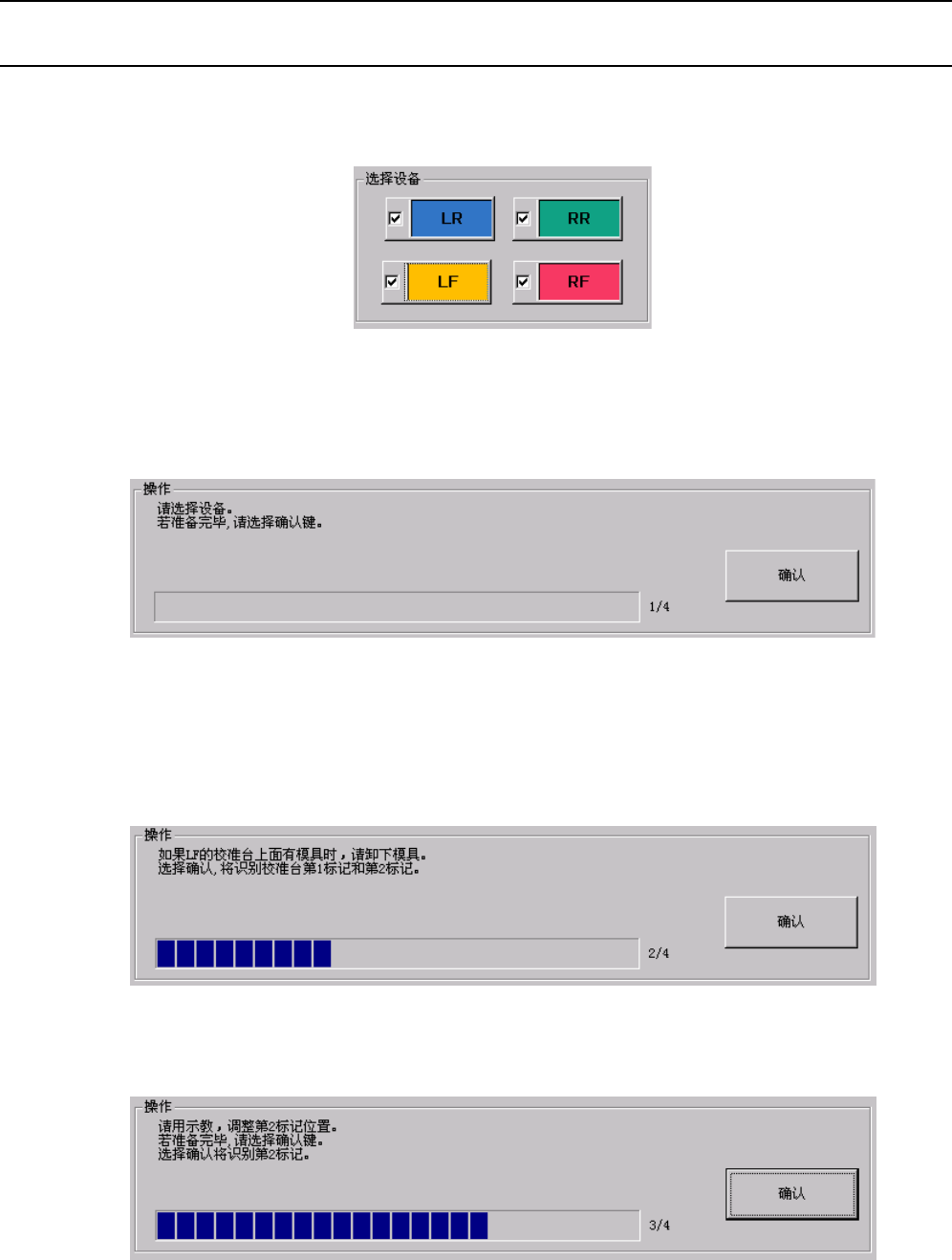

② 从“选择设备”中，选择要调整的设备。
③ 选择设备的设置结束后，按下“确认”按钮。
为了确认校准台上没有模具，进行Head退避。
④ 请确认校准台上没有模具。
进行第1标记识别，如果未发生识别错误，则移动到第2标记的位置。
以OCC识别校准台的第1标记，显示取得的坐标。再向校准台的第2标记位置移动，进行识别。
⑤ 利用示教调整位置，按下“确认”，即在所示教的位置上识别第2标记，取得坐标。
Rev1.00
MS 参数
3-16
⑥ 设置结束，按下“确认”，返回初始画面，或者如有尚未设置的设备则继续进行设置。
并且，为了确认未设置设备的校准台上有无模具，进行Head退避。
3-4-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 检测（更换）项目
X ±0.025mm 1 装配精度
Y ±0.025mm
校准台之第1、2标记附近的表面
状态（伤痕、污染等）。
2 装配角度 A ±0.1°
在校准台上自动置放校准片所
取得的Head偏移量等MSP值
受到不良影响。
校准台的装配精度
Rev1.00
MS 参数
3-17
3-5 校准片固定器
3-5-1 功能
设置校准片固定器的位置。
3-5-2 使用模具
• E3622721000：校准片A
3-5-3 操作
① 从菜单中选择“偏移
量设置（O）”－“校
准片固定器（C）”，
会显示以下对话框。
② 从“选择设备”项目和“示教选择”项目中，选择要调整的项目。
③ 将校准片设置在校准片固定器上，利用示教进行位置调整。
