Rev1.00 MS 参数 3-17 3-5 校准片固定器 3-5-1 功能 设置校准片固定器的位置。 3-5-2 使用模具 • E3622721000 ：校准片 A 3-5-3 操作 ① 从菜单中选择 “ 偏移 量设置（ O ） ” － “ 校 准片固定器（ C ） ” ， 会显示以下对话框。 ② 从 “ 选择设备 ” 项目和 “ 示教选择 ” 项目 中，选择要调整的项目。 ③ 将校准片设置在校准片固定器上 ，利用示教进行位置调整。
Rev1.00
MS 参数
3-16
⑥ 设置结束，按下“确认”，返回初始画面，或者如有尚未设置的设备则继续进行设置。
并且，为了确认未设置设备的校准台上有无模具，进行Head退避。
3-4-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 检测（更换）项目
X ±0.025mm 1 装配精度
Y ±0.025mm
校准台之第1、2标记附近的表面
状态（伤痕、污染等）。
2 装配角度 A ±0.1°
在校准台上自动置放校准片所
取得的Head偏移量等MSP值
受到不良影响。
校准台的装配精度
Rev1.00
MS 参数
3-17

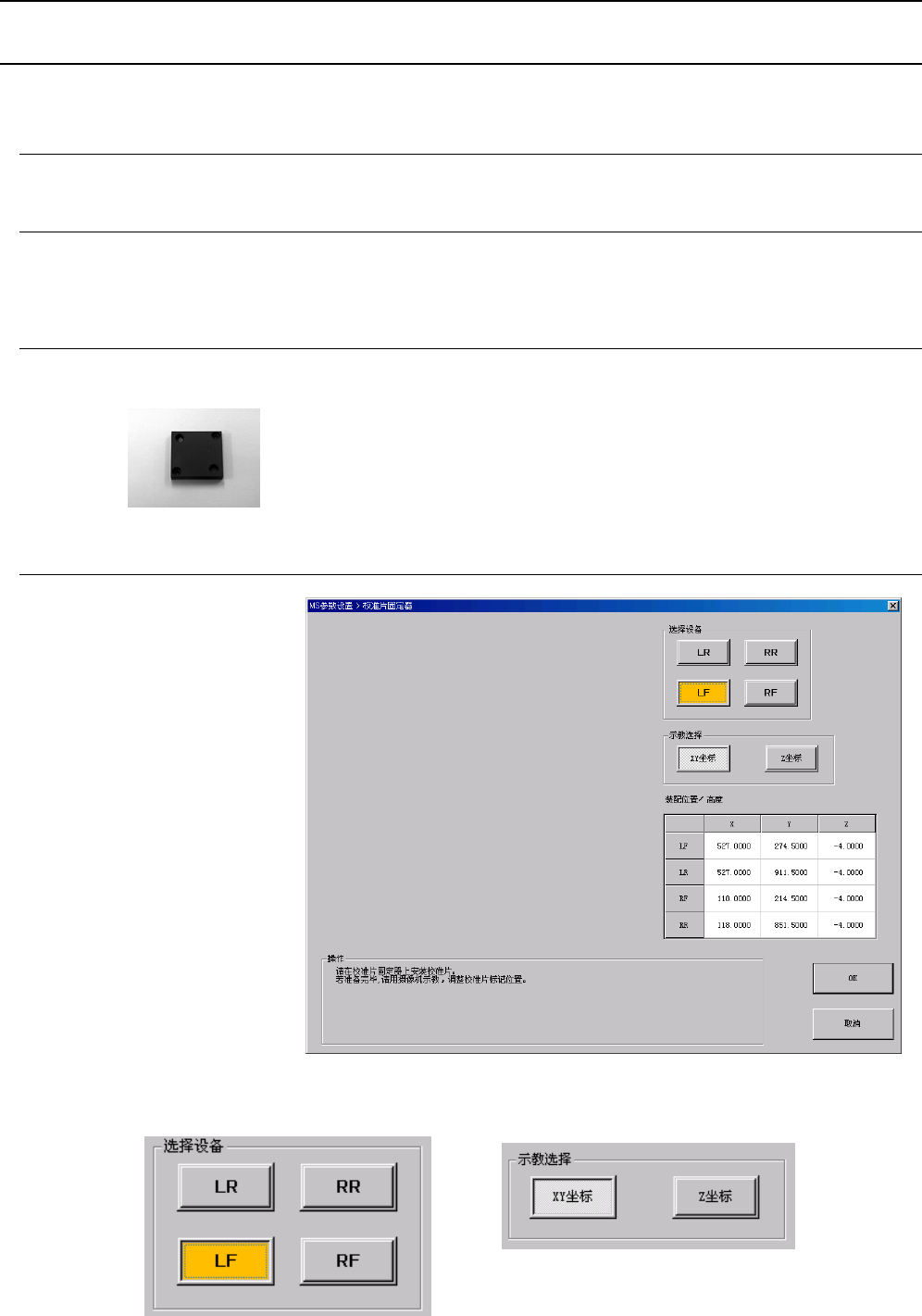

3-5 校准片固定器
3-5-1 功能
设置校准片固定器的位置。
3-5-2 使用模具
• E3622721000：校准片A
3-5-3 操作
① 从菜单中选择“偏移
量设置（O）”－“校
准片固定器（C）”，
会显示以下对话框。
② 从“选择设备”项目和“示教选择”项目中，选择要调整的项目。
③ 将校准片设置在校准片固定器上，利用示教进行位置调整。
Rev1.00
MS 参数
3-18

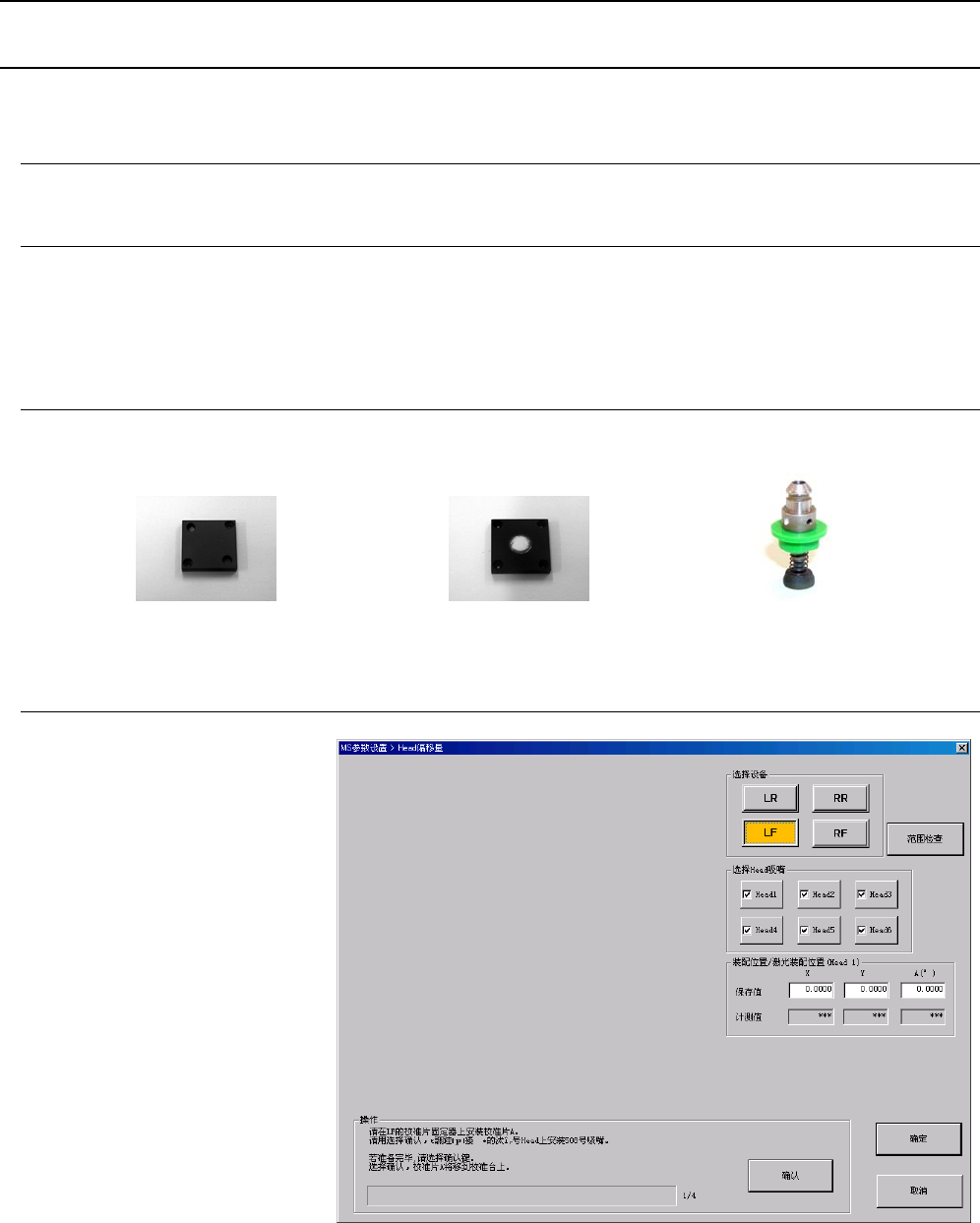

3-6 Head偏移量
3-6-1 功能
测量各Head的装配角度以及通过OCC算出的装配位置。
对话框结束时，在实行设备切换时检查有无吸嘴，如果还装着吸嘴，将显示信息要求拆下吸嘴。
3-6-2 使用模具
• E3622721000：校准片A • E5190729000：校准片V • 508吸嘴
※ Head偏移量可使用任何一种模具。
3-6-3 操作
① 从菜单中选择“偏移
量设置（O）”－“Head
偏移量（E）”，会显
示以下的Head偏移量
对话框。
