Rev1.00
MS 参数
3-19

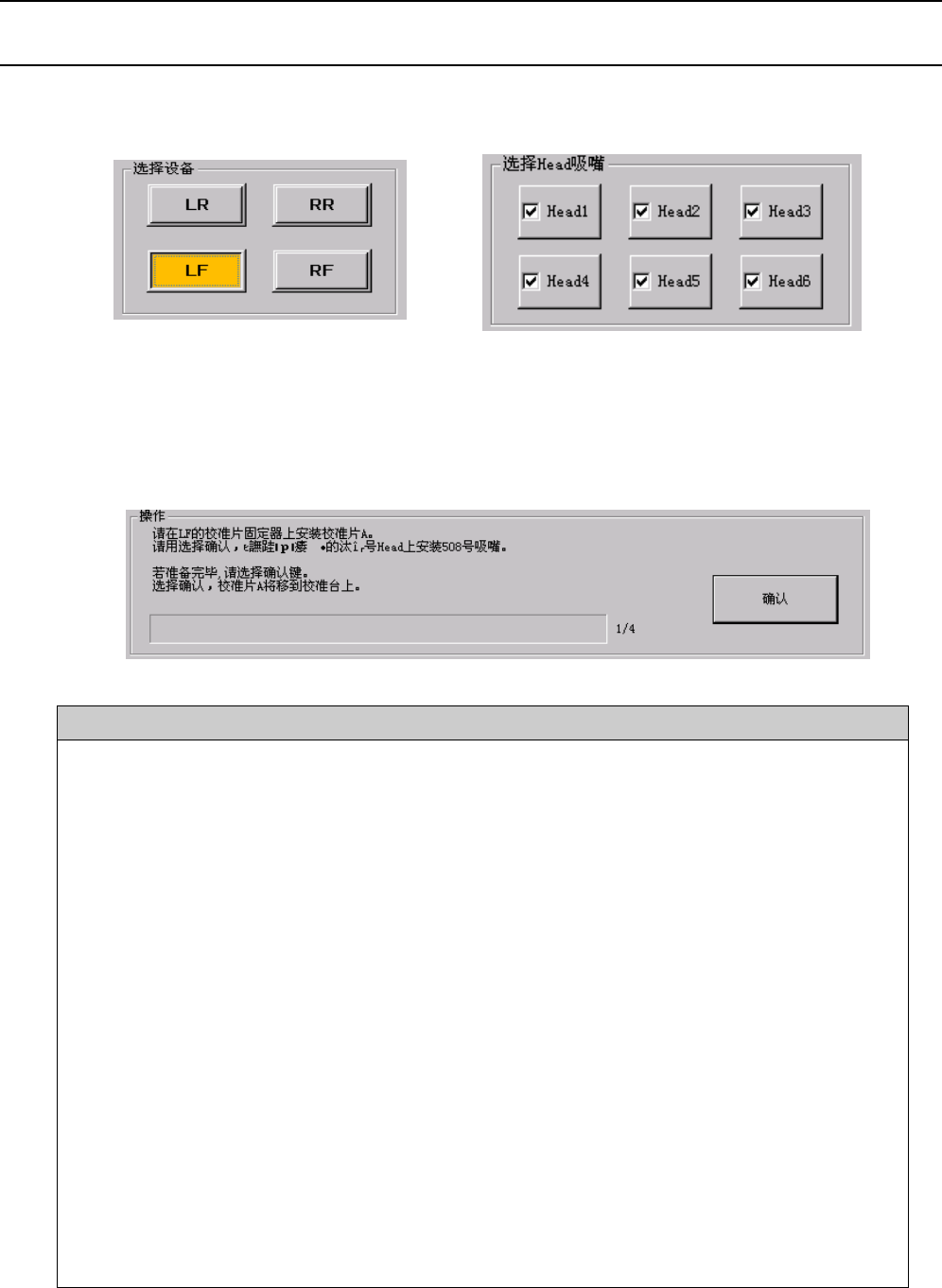

② 请从“选择设备”项目和“选择Head吸嘴”项目中，确定要调整的Head吸嘴。
③ 要调整的Head吸嘴选择好以后，请将校准片设置在校准片固定器上。
并且，在被设定的Head上安装508号吸嘴，准备完毕后点击“确认”。
选择“确认”后，由指定Head号低的Head将校准片从校准片固定器移动到校准台。
• 计测内容
① 使Head角度为0度。
② 启动校准台的真空，吸取校准片。
③ 利用OCC识别校准片的位置，算出中心位置和斜度。
此时，若不能识别校准片的2个孔即作为出错。出错时，确认校准片的位置。
④ 計算第③步中所测定的2点的中心位置，移动Head使設定Head的中心与该位置一致，吸取校
准片。此时，計算第1标记和第2标记之连線与X軸所构成的角度。
⑤ 旋转校准片，使第④步中所計算的角度变为90度。（校准片的边与X軸平行）
⑥ 将校准片用激光定心。定心后，校准片的边与激光传感器平行。从第⑤步的状態（校准片的
边与X軸平行）到定心后的状態之角度就是激光传感器的装配角度。
⑦ 算出元件的中心位置与吸嘴旋转中心位置的偏离，以此作为Y方向的偏移量値。接着将校准片
旋转90度，算出X方向的偏移量値。
⑧ 为了确认贴片位置，利用OCC识别校准片的位置。
⑨ 将校准片归还到校准台。
⑩ 以90度为单位旋转Head，直至270度，对各个角度重复实行①～⑨的动作。
⑪ 为了消除外形尺寸误差，将初始状態的校准片旋转90°、180°、270°，在各个角度的状態
下4次重复实行第⑩步。
⑫ 被指定的Head全部完成后，结束测量。
Rev1.00
MS 参数
3-20

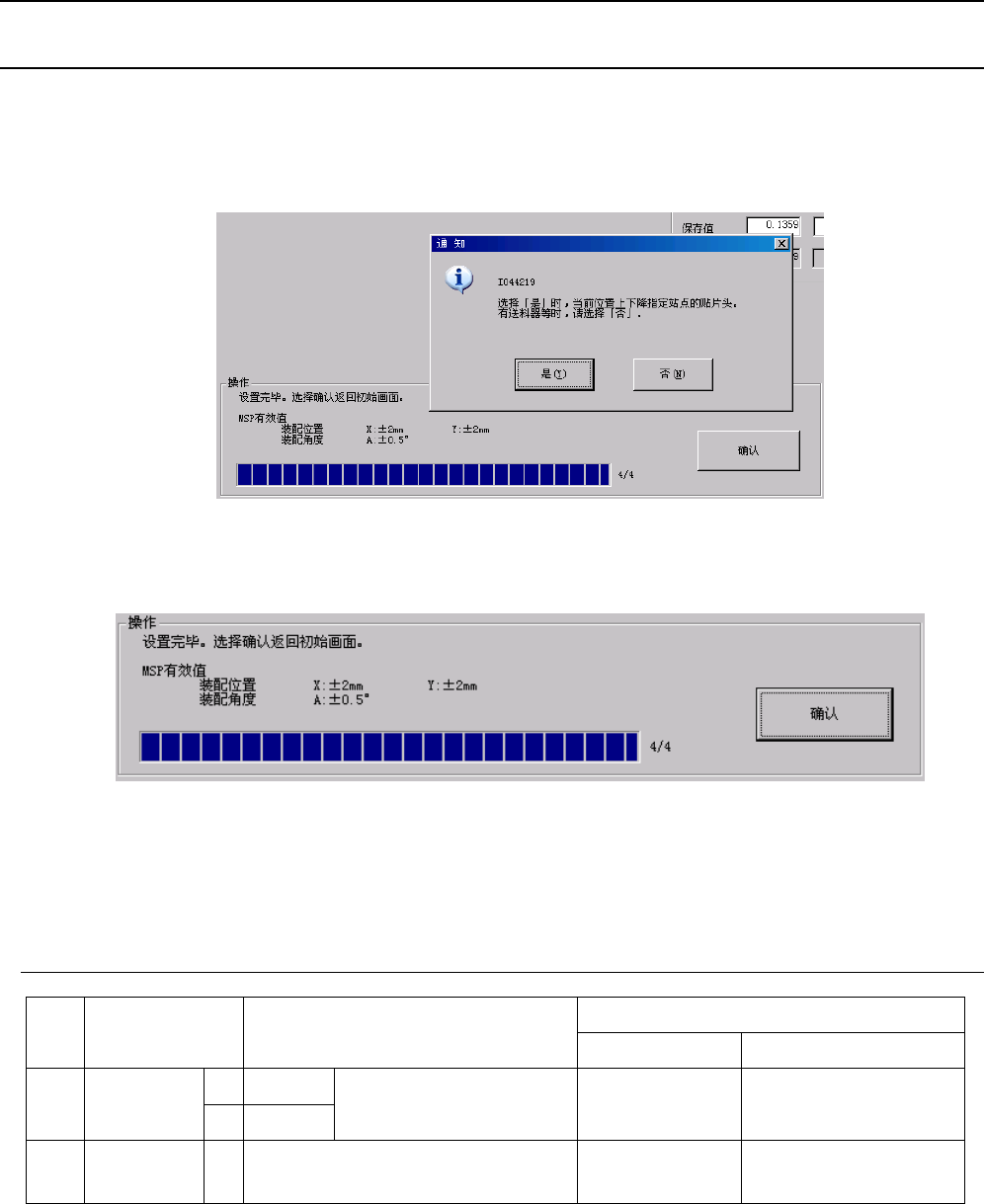

④ 测量结束后，会显示以下的对话框信息。
没有送料器时，如选择“否”，所有Head会当场下降到吸嘴拆卸位置高度，故请进行吸嘴的拆卸。
⑤ 设置结束。选择“确认”，返回初始画面。
※ 如校准片固定器存在倾斜，有时会不能吸取校准片。
这种情况下，请调整校准片固定器，或先铺垫缓冲性好的东西再放校准片。
3-6-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 检测（更换）项目
X ±2㎜
1 装配位置
Y ±2㎜
但是，并列的吸嘴间的
MSP値之差为±0.03以下
同時吸取不良
贴片精度不良
Head单元的装配
特定吸嘴的元件精度
2
激光装配
角度
A ±0.5° 贴片精度不良 激光传感器装配精度
Rev1.00
MS 参数
3-21

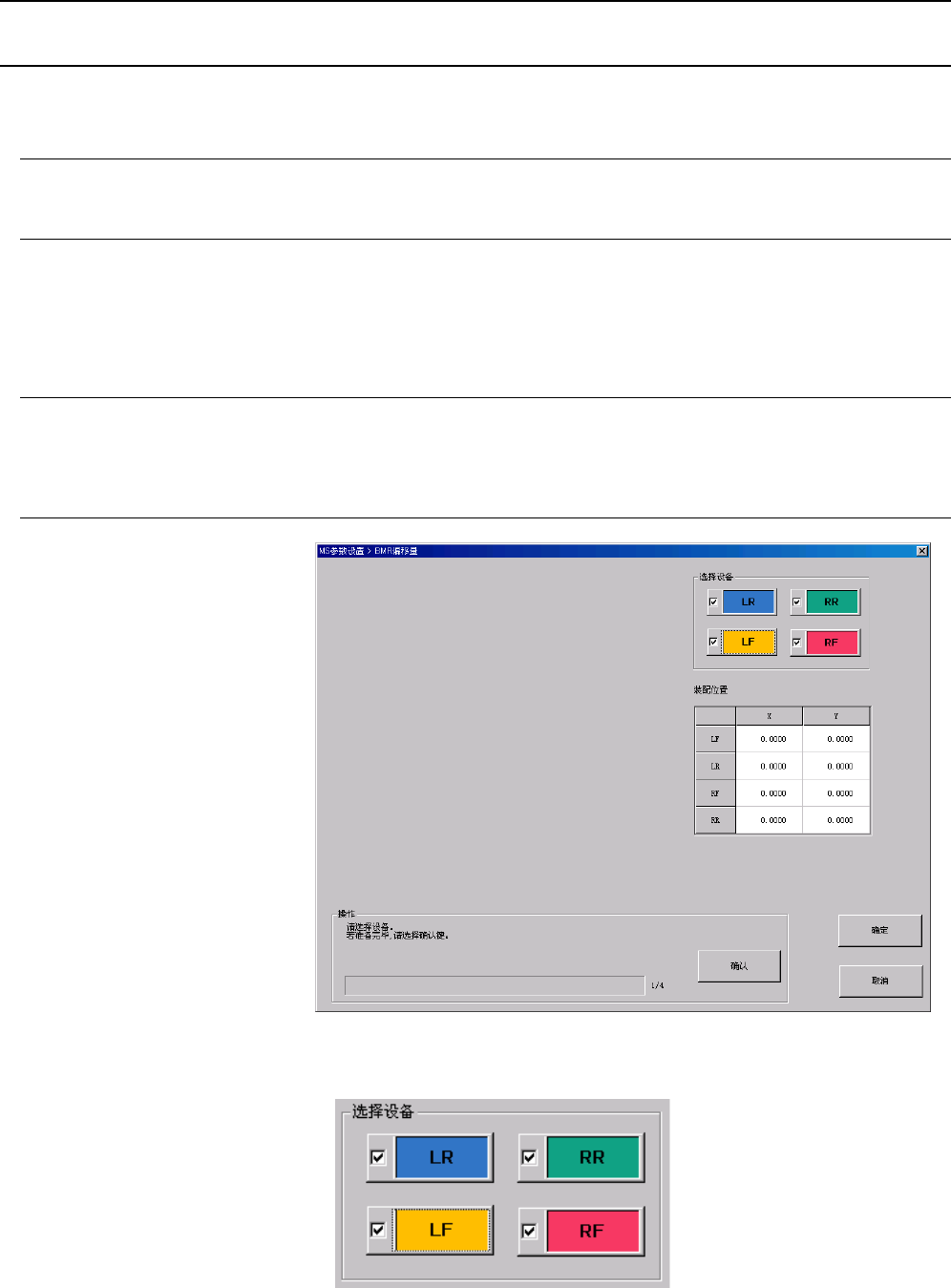

3-7 BMR（坏板标记读入器）偏移量
3-7-1 功能
通过OCC取得BMR的装配位置。
如选项单元中未设置“BMR”，不能进行设备选择。
3-7-2 使用模具
本项目中不使用模具。
3-7-3 操作
① 从菜单中选择“偏移
量设置（O）”－“BMR
偏移量（B）”，会显
示以下对话框。
② 从“选择设备”中选择要调整的设备。
