Rev1.00 MS 参数 3-27 ⑦ HMS 的 XY 偏 移量的计测结束后，请按 “ 确认 ” 按钮，再次进行高度计测。 • 计测内容 ① 分别计测校准台上的 9 处高度。 ② 在取得的 9 处高度中， 去除最高 2 处、 最低 2 处， 将剩余的 5 处之平均值作为装配高度， 并进行更新。 ⑧ 所有的计测结束后，会显示以下 的对话框。 按下 “ 确认 ” 后，返回初始设置画 面，或者如有尚未设置的 设备则继续进行设置。 3-8-…
Rev1.00
MS 参数
3-26
⑥ 虚拟高度的计测结束后，请按“确认”按钮。“确认”按钮被选择后，HMS向校准台第1标记位置
移去。

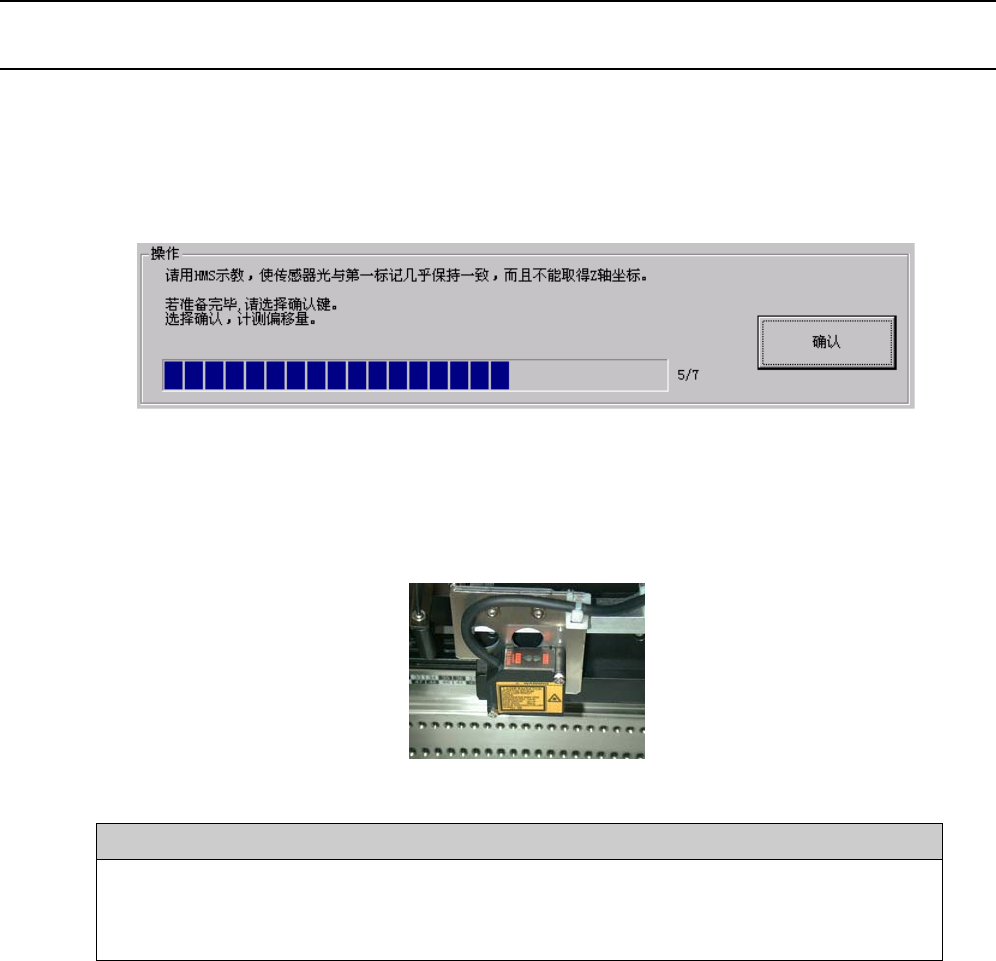

当出现以下对话框时，请利用HMS示教逐步移动Head，使传感器光与校准台的第1标记相一致。
※ 此时，确认传感器被断开（传感器头的LED双方均闪烁，示教画面的Z坐标值不被显示），结
束示教，点击“确认”按钮。“确认”按钮被选择后，开始通过HMS传感器计测校准台第1标记的
位置。
• 计测内容
① 根据利用HMS取得的高度之差，计测校准台第1标记的中心位置。
② 根据第①步中算出的第1标记的中心位置和已知的校准台第1标记的位置，算出装配位置
并进行更新。
Rev1.00
MS 参数
3-27
⑦ HMS的XY偏移量的计测结束后，请按“确认”按钮，再次进行高度计测。
• 计测内容
① 分别计测校准台上的9处高度。
② 在取得的9处高度中，去除最高2处、最低2处，将剩余的5处之平均值作为装配高度，
并进行更新。
⑧ 所有的计测结束后，会显示以下的对话框。
按下“确认”后，返回初始设置画面，或者如有尚未设置的设备则继续进行设置。
3-8-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 检测（更换）项目
X ±2mm
1 装配位置
Y ±2mm
2 装配高度 Z ±0.5mm
吸取高度示教不良 装配位置精度
Rev1.00
MS 参数
3-28
3-9 ATC偏移量
3-9-1 功能
取得ATC的各点的装配位置。
3-9-2 使用模具
ATC偏移量boss 70 (40053310) ATC HIGHT JIG (40035256)
3-9-3 操作
① 从菜单中选择“偏移量设置（O）”－“ATC偏移量（A）”，会显示以下对话框。
