Rev1.00 MS 参数 3-28 3-9 ATC 偏移量 3-9-1 功能 取得 ATC 的各点的装配位置。 3-9-2 使用模具 ATC 偏移量 boss 70 (40053310) ATC HIGHT JIG (40035256) 3-9-3 操作 ① 从菜单中选择 “ 偏移量设置（ O ） ” － “ATC 偏移量（ A ） ” ，会显示以下 对话框。
Rev1.00
MS 参数
3-27
⑦ HMS的XY偏移量的计测结束后，请按“确认”按钮，再次进行高度计测。
• 计测内容
① 分别计测校准台上的9处高度。
② 在取得的9处高度中，去除最高2处、最低2处，将剩余的5处之平均值作为装配高度，
并进行更新。

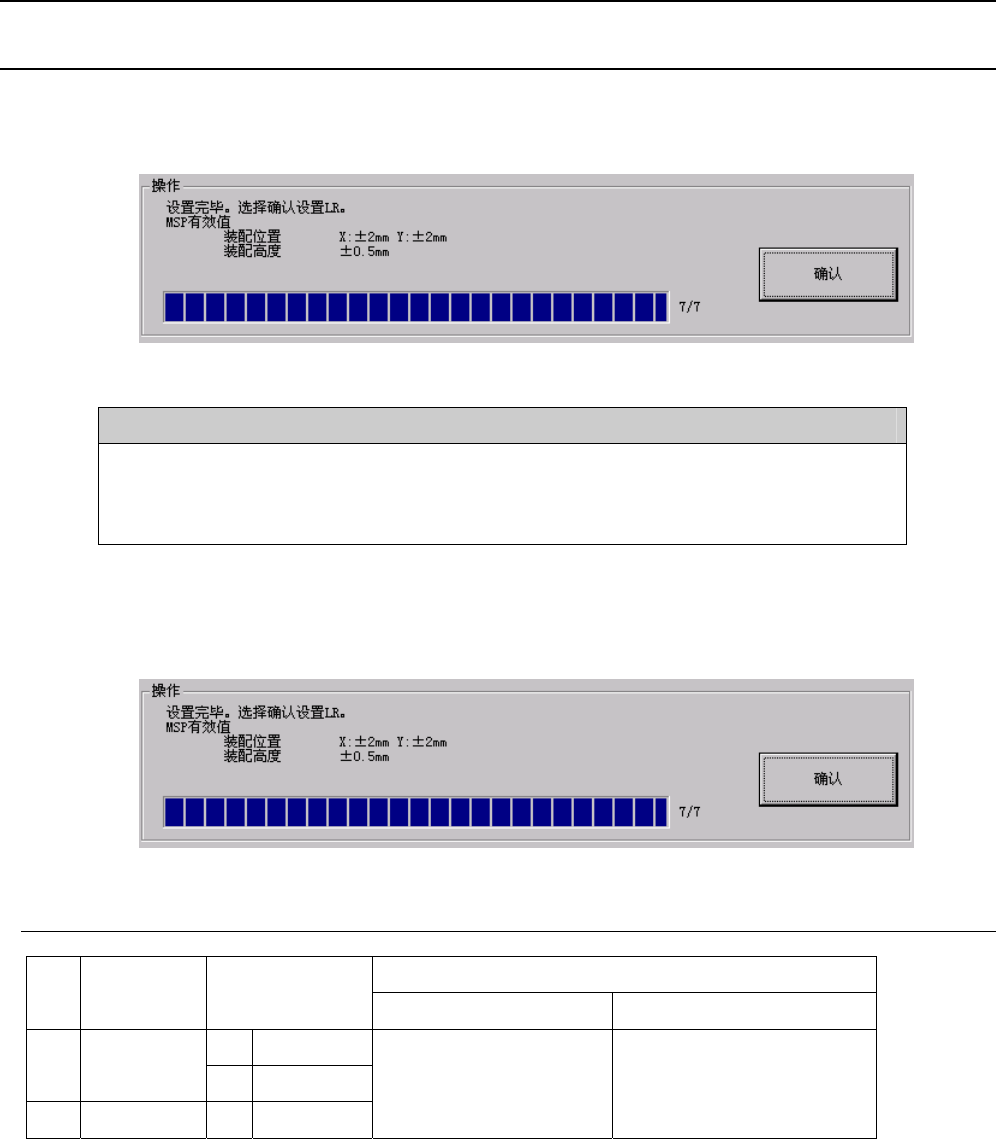

⑧ 所有的计测结束后，会显示以下的对话框。
按下“确认”后，返回初始设置画面，或者如有尚未设置的设备则继续进行设置。
3-8-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 检测（更换）项目
X ±2mm
1 装配位置
Y ±2mm
2 装配高度 Z ±0.5mm
吸取高度示教不良 装配位置精度
Rev1.00
MS 参数
3-28
3-9 ATC偏移量
3-9-1 功能
取得ATC的各点的装配位置。
3-9-2 使用模具

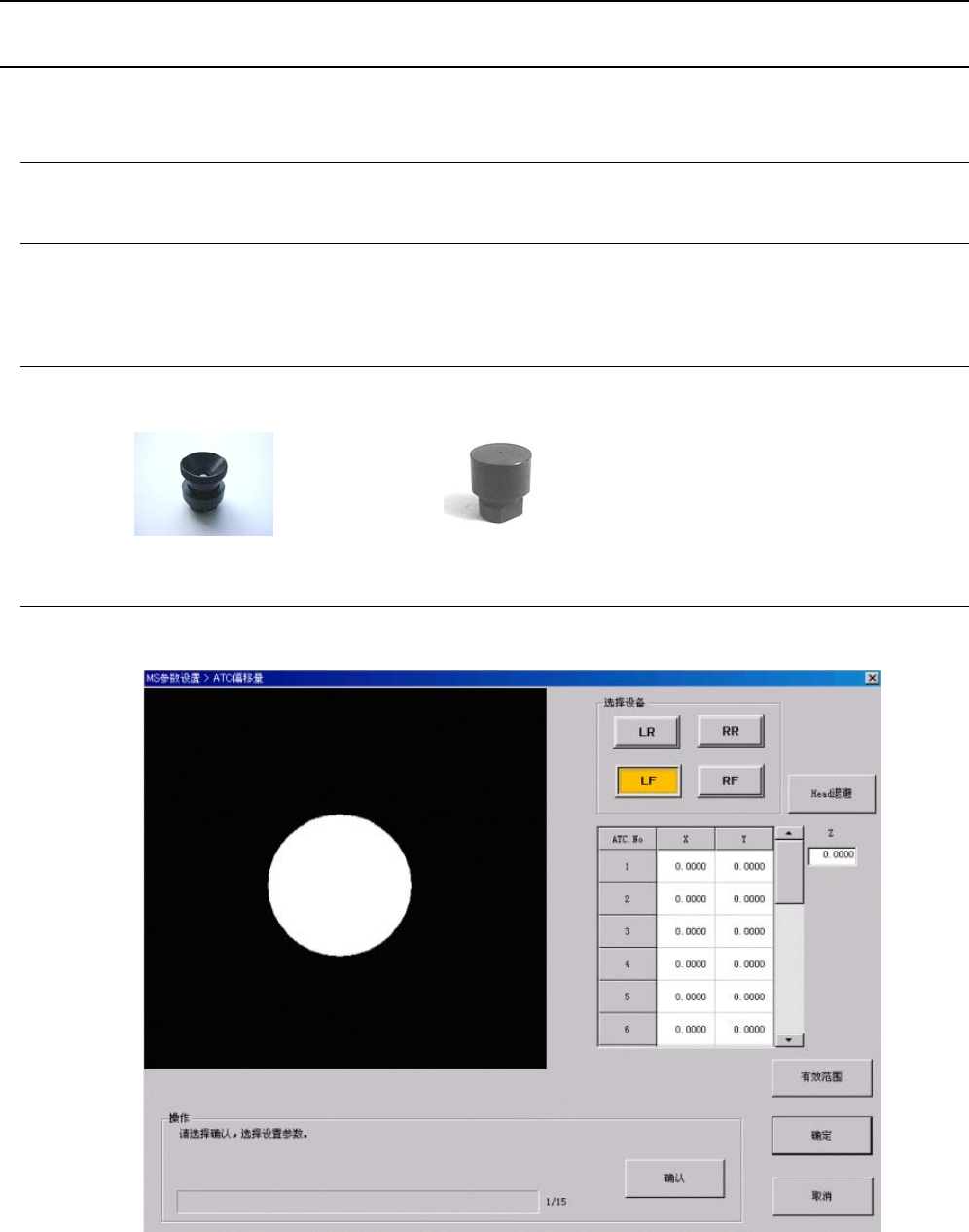

ATC偏移量boss 70 (40053310) ATC HIGHT JIG (40035256)
3-9-3 操作
① 从菜单中选择“偏移量设置（O）”－“ATC偏移量（A）”，会显示以下对话框。
Rev1.00
MS 参数
3-29

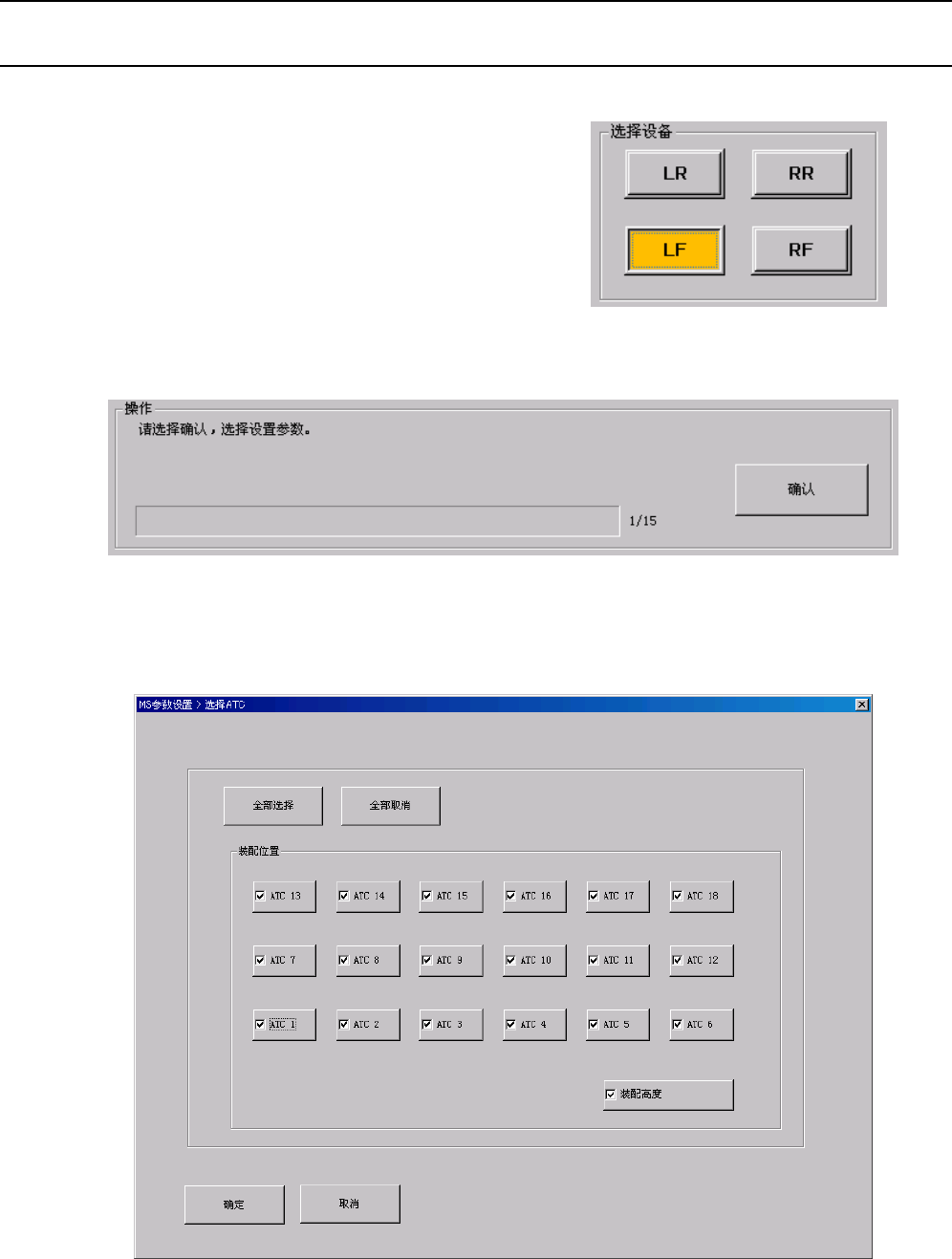

② 从“选择设备”中，选择要调整的设备。
③ 选择ATC单元后，请按下“操作”框内的“确认”按钮。
④ 选择“确认”后，将显示“ATC选择”对话框，故请选择想要取得的ATC编号、装配高度的项目，
然后点击“确定”按钮。
