Rev1.00 MS 参数 1-2 1-3 启动、结束和数据的更新 ① 选择 “ 选项 ”→“ 变更用户组 ” 。 图 1 - 3 - 1 选项的下拉菜单 ② 出现变更用 户级别的对话框，选择 “ 修理工程师 ” ，输入已设置的密码。 图 1-3-2 用户级别的变更画面 ③ 选择 “ 维护 ”→“ 设置 MS 参数 ” 。 图 1-3-3 维护的下拉菜单
Rev1.00
MS 参数
1-1
1. 概要
1-1 定义
所谓MS参数，是记录机器之装配状况的参数，将作为机器动作的基准。MS参数中有5个项目：“初
始设置”用于记录有没有选项和记录动作标准等；“偏移量设置”用于记录组装时相对于设计值的误
差；“调整确认”用于对真空等的调整进行确认；“版本升级”用于更换控制基板后从新改写基板的
动作软件并进行记录，“显示”用于切换图像画面上的设置项目的显示。
“偏移量设置”举例
贴片头的组装位置（以FX3的左端（1）贴片头为例）
装配位置（21.3877）=设计值（21.0）+MS参数（0.3877）
1-2 组成
MS参数的操作菜单，分为初始设置、偏移量设置、调整确认、其他。
• 初始设置： 主要用于安装装置时。（详情请参阅第3章）
• 偏移量设置： 用于机器零件的更换等场合。（详情请参阅第4章）
• 调整确认： 用于取得偏移量后或更换机器零件后的确认。
（详情请参阅第6章）
• 版本升级： 当更换了Ether Main基板、IP-X5基板、BaseCarry基板以及LNC60时，用于向各
基板拷贝动作程序。（详情请参阅第5章）
如点击右按钮或按F9按钮，即会显示控制菜单。详情请参阅第2章。
Rev1.00
MS 参数
1-2
1-3 启动、结束和数据的更新

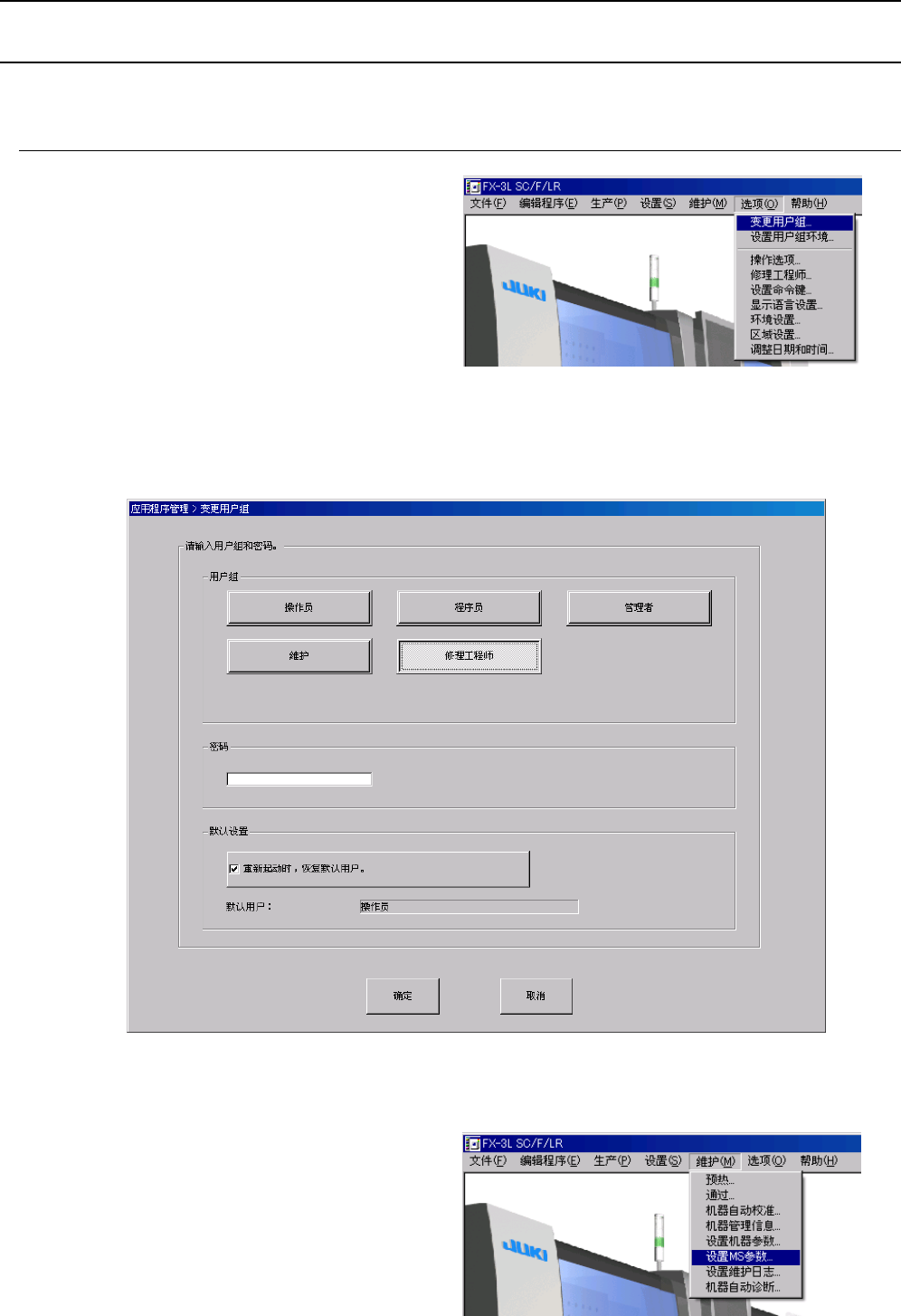

① 选择“选项”→“变更用户组”。
图1-3-1 选项的下拉菜单
② 出现变更用户级别的对话框，选择“修理工程师”，输入已设置的密码。
图1-3-2 用户级别的变更画面
③ 选择“维护”→“设置MS参数”。
图1-3-3 维护的下拉菜单
Rev1.00
MS 参数
1-3
④ 选择后，会显示MS参数初始画面。
图1-3-4 MS参数初始画面
⑤ 获取各个数据时，被设置（变更）的数据在按下“确定”按钮结束选择的一刻被临时反映至机器。
如选择取消，则不予反映，仍然保持原来的数据。
（偏移量的坐标值要在执行原点返回后才被反映，故仅仅变更数据不会反映其变更，请予注
意。）
图1-3-5 激光偏移量的画面
