3-10 AWC偏移量
3-10-1 功能
调整以下项目，使AWC能正确动作。
No. 项目 设置的内容
1 原点偏移量 距离AWC原点设计位置的偏移量值
2 调整宽度偏移量 AWC移动时的宽度余量
3-10-2 使用模具
本项目中不使用模具。
3-10-3 操作

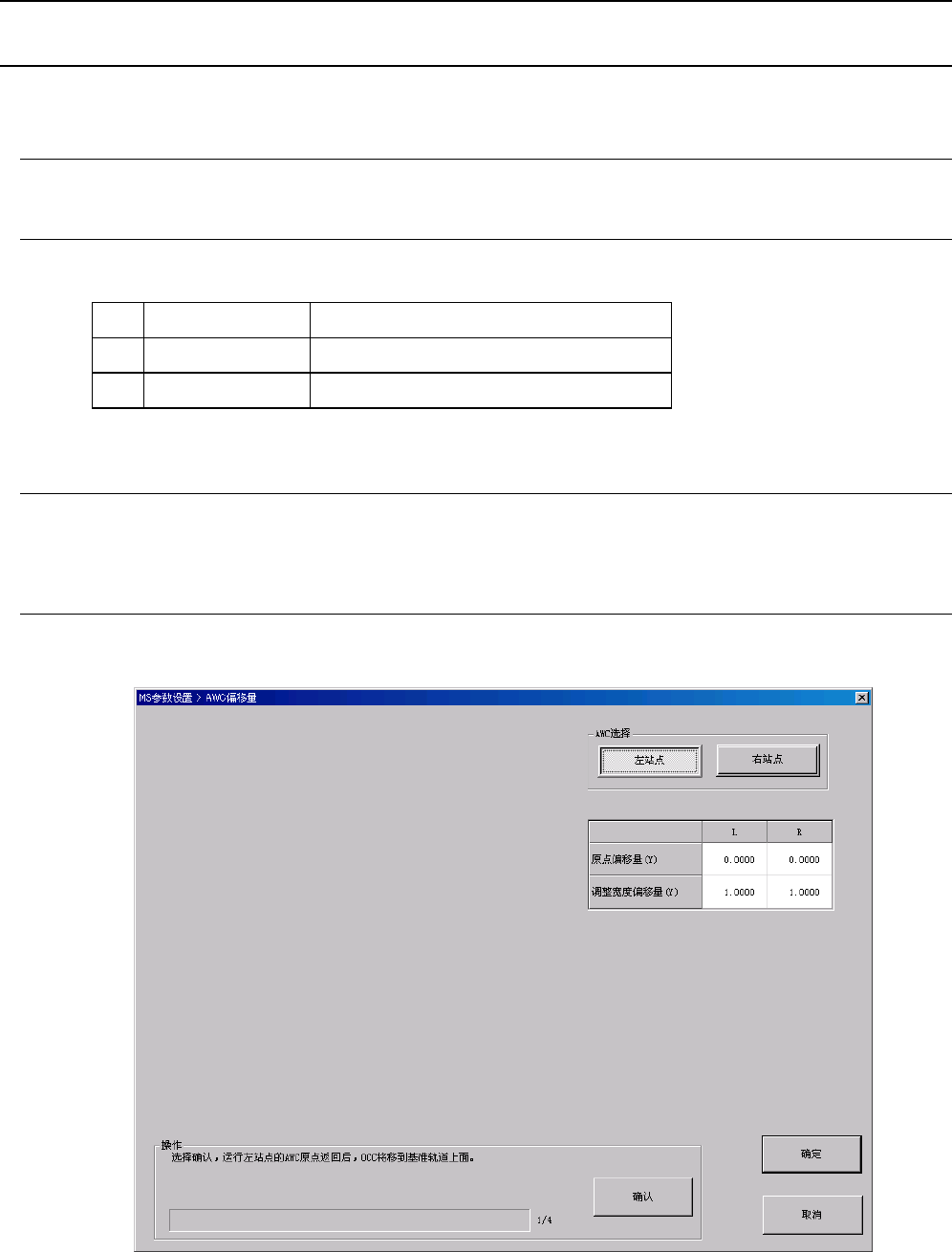

① 从菜单中选择“偏移量设置（O）”－“AWC偏移量（W）”，会显示以下对话框。
Rev1.00
MS 参数
3-36

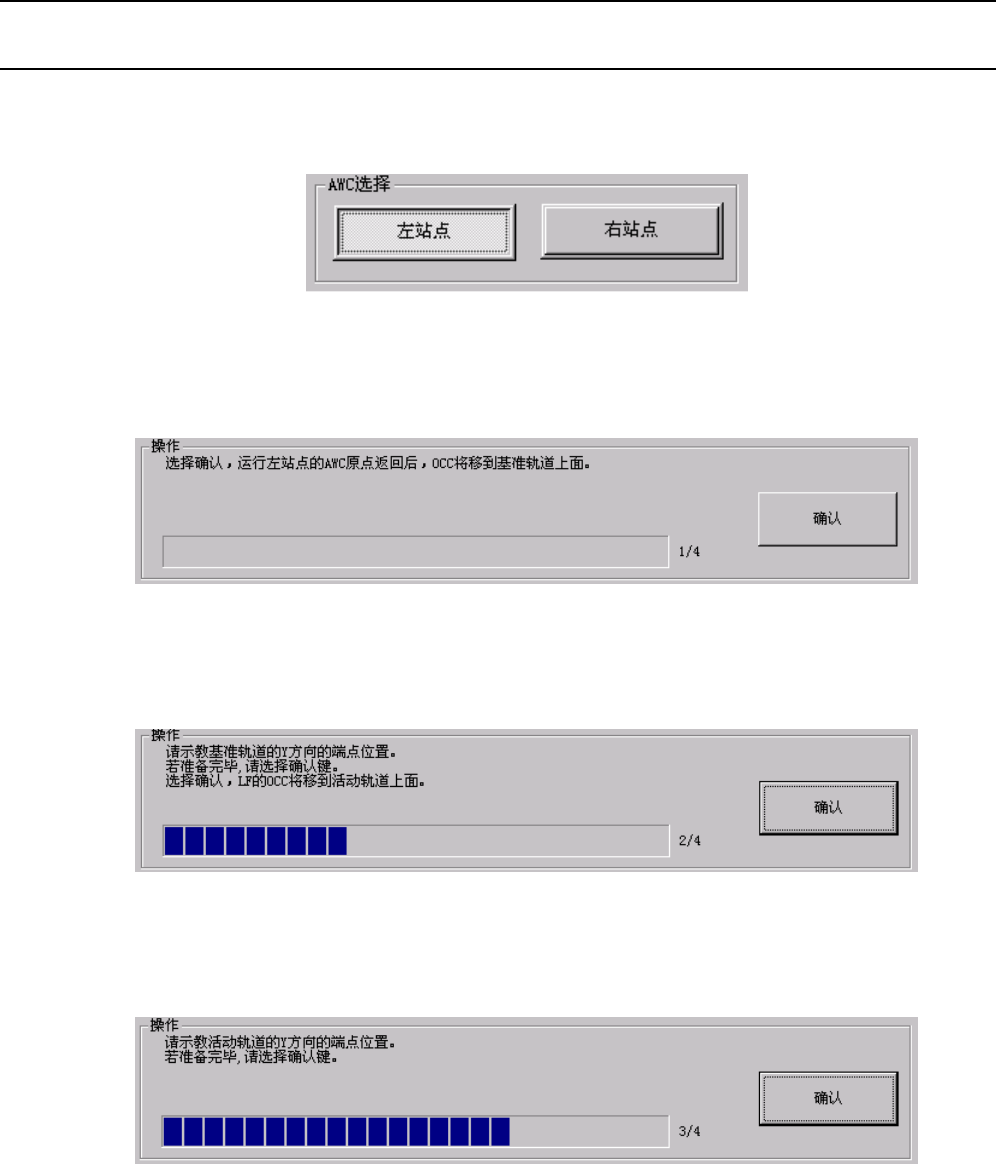

② 请在“AWC选择”项目中选择要调整的站点。
③ 选择站点后，请选择“操作”框内的“确认”按钮。“确认”按钮被按下，则AWC原点返回完成后
OCC将移动到基准轨道上。
④ 请利用示教决定基准轨道内侧的Y坐标。示教结束后，如按下“确认”按钮，OCC将移动到活动
轨道上。
⑤ 与基准轨道相同，请利用示教决定活动轨道内侧的Y坐标。示教结束后，根据所求得的Y坐标算
出偏移量并进行更新。准备完毕后请按下“确认”按钮。
Rev1.00
MS 参数
3-37

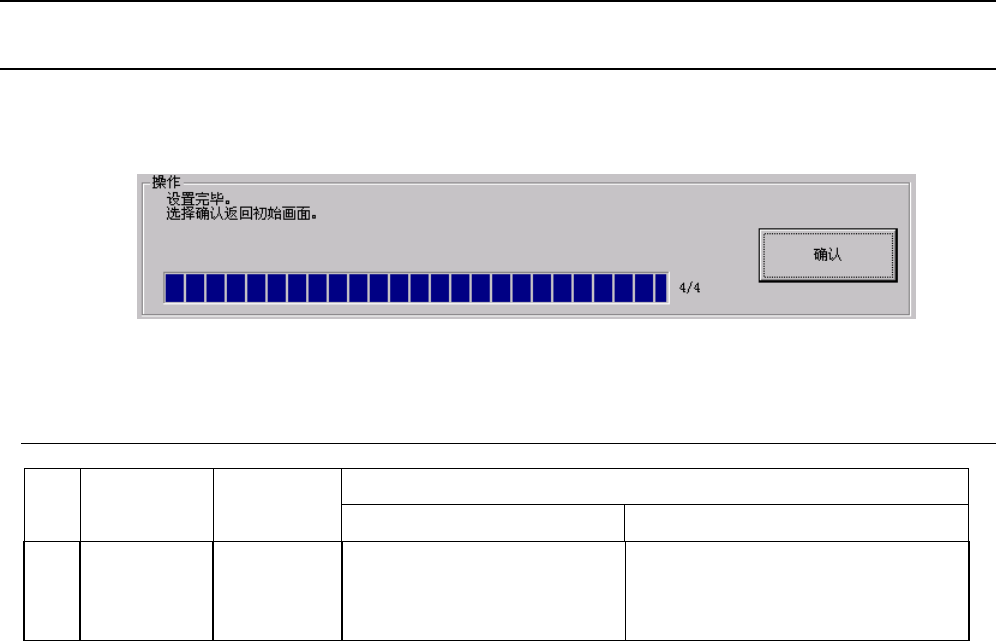

⑥ 设置结束后，按“确认”按钮即返回初始画面。
3-10-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 检测（更换）项目
1 原点偏移量 ±3mm 原点返回动作不良
自动调整基板宽度时的设置
宽度不良
AWC电动机的装配
（原点传感器和编码器的位置）
