3-11 支撑台偏移量
3-11-1 功能
调整支撑台的位置，使支撑台能正确动作。
3-11-2 使用模具
本项目中不使用模具。
3-11-3 操作

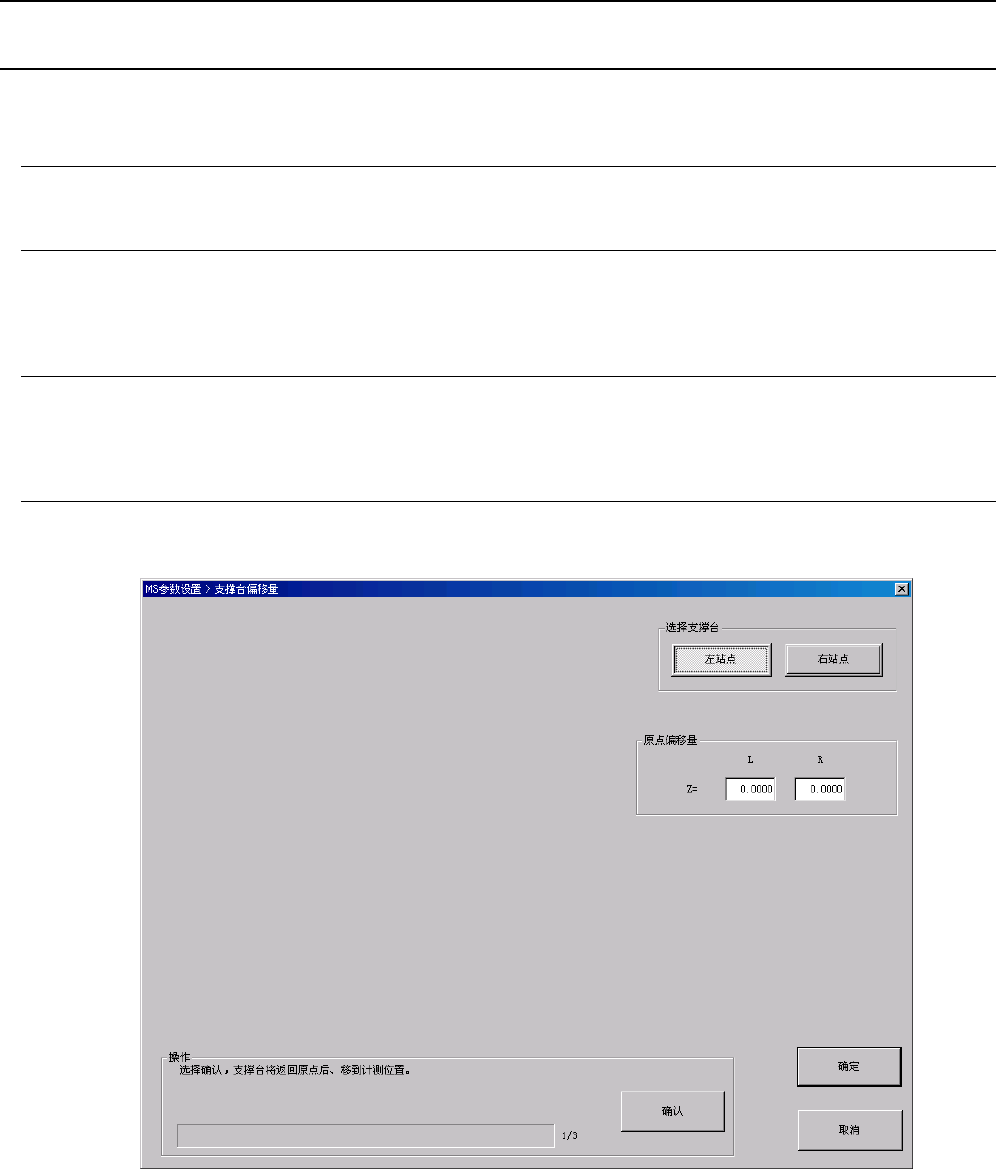

① 从菜单中选择“偏移量设置（O）”－“支撑台偏移量（R）”，会显示以下所示的对话框。
Rev1.00
MS 参数
3-39
② 从“选择支撑台”项目中，选择要调整的支撑台。
③ 选择好要调整的支撑台后，请点击“操作”框内的“确认”按钮。“确认”按钮被按下后，支撑台
返回原点后将向计测开始位置移动。
④ 请利用示教使支撑台上升，对准传送带与夹紧用构件接触的位置。
示教完成后，请按“确认”按钮。
⑤ 调整结束后，按“确认”按钮，即返回初始画面。
3-11-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 检测（更换）项目
1 原点偏移量 ±12mm 原点返回动作不良
基板夹紧不良
支撑台的装配精度
Rev1.00
MS 参数
3-40
3-12 吸取基准位置偏移量
3-12-1 功能
设置以下位置:台车标记确认时的基准位置，以及要计算吸取位置初始值时的基准位置。
3-12-2 使用模具
• E6215705CB0:主送料器（CTF用）
3-12-3 操作
① 选择“偏移量设置（O）”－“吸取基准位置偏移量（I）”，会显示以下所示的设置吸取基准位置
偏移量的对话框。
