Rev1.00 MS 参数 3-40 3-12 吸取基准位置偏移量 3-12-1 功能 设置以下位置:台车标记确认时的基 准位置，以及要计算吸取位置初始 值时的基准位置。 3-12-2 使用模具 • E6215705CB0 :主送料器（ CTF 用） 3-12-3 操作 ① 选择 “ 偏移量设置 （ O ） ” － “ 吸取基准位置偏移量 （ I ） ” ， 会 显示以下所示的设置吸取基准位置 偏移量的对话框。
Rev1.00
MS 参数
3-39

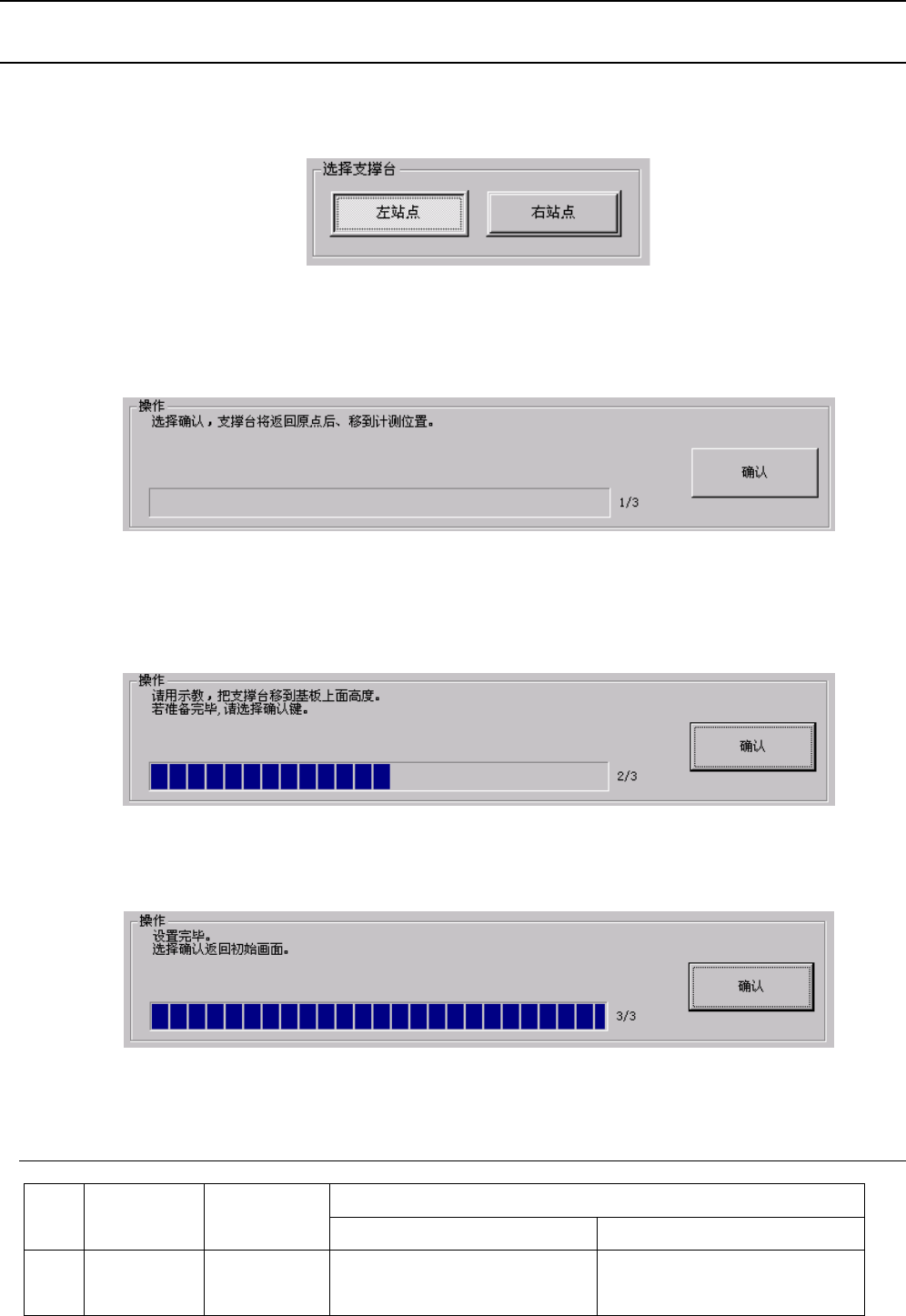

② 从“选择支撑台”项目中，选择要调整的支撑台。
③ 选择好要调整的支撑台后，请点击“操作”框内的“确认”按钮。“确认”按钮被按下后，支撑台
返回原点后将向计测开始位置移动。
④ 请利用示教使支撑台上升，对准传送带与夹紧用构件接触的位置。
示教完成后，请按“确认”按钮。
⑤ 调整结束后，按“确认”按钮，即返回初始画面。
3-11-4 MSP容许值
MSP值不良时 No. 项目 MSP容许值
出现的问题 检测（更换）项目
1 原点偏移量 ±12mm 原点返回动作不良
基板夹紧不良
支撑台的装配精度
Rev1.00
MS 参数
3-40

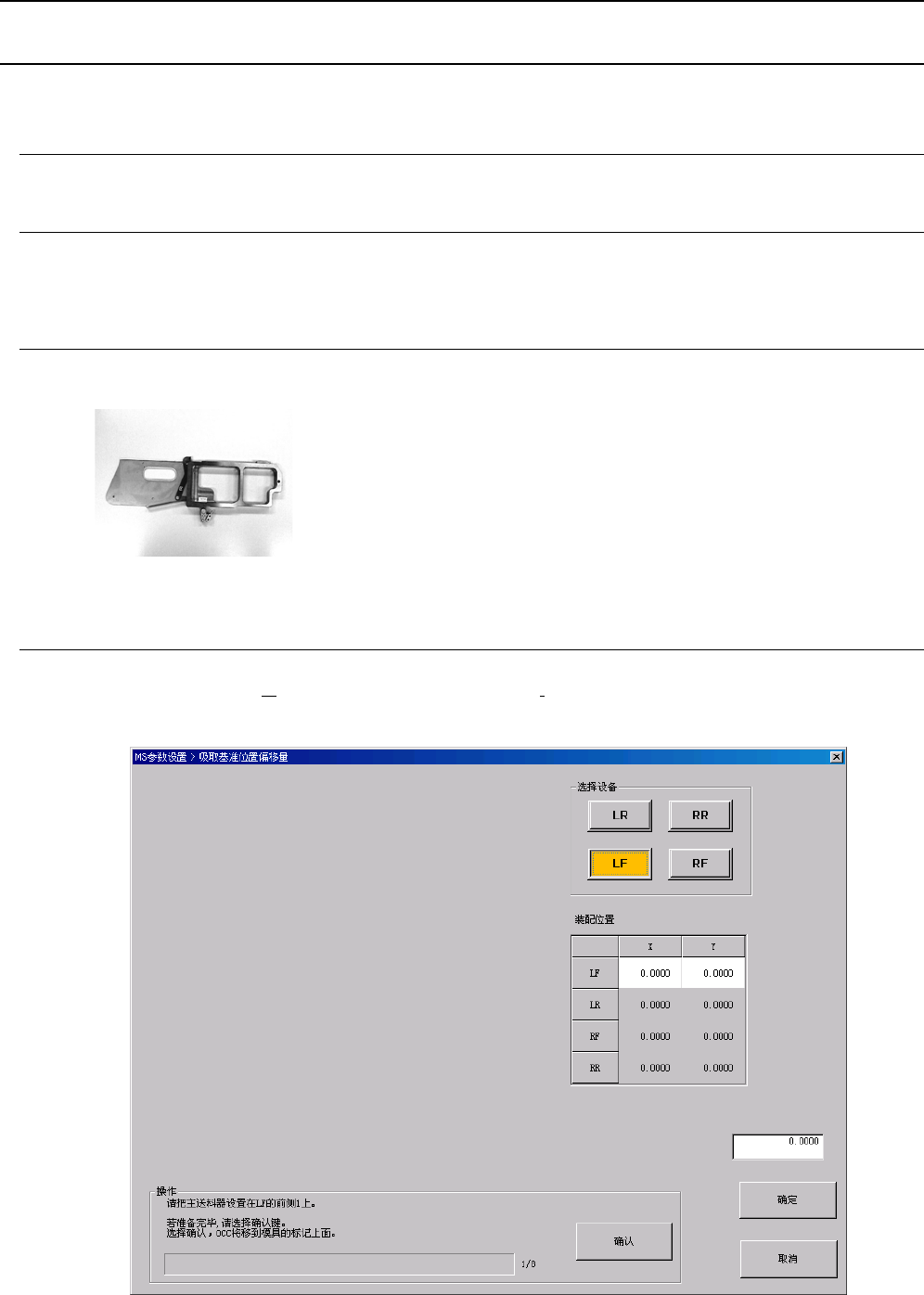

3-12 吸取基准位置偏移量
3-12-1 功能
设置以下位置:台车标记确认时的基准位置，以及要计算吸取位置初始值时的基准位置。
3-12-2 使用模具
• E6215705CB0:主送料器（CTF用）
3-12-3 操作
① 选择“偏移量设置（O）”－“吸取基准位置偏移量（I）”，会显示以下所示的设置吸取基准位置
偏移量的对话框。
Rev1.00
MS 参数
3-41

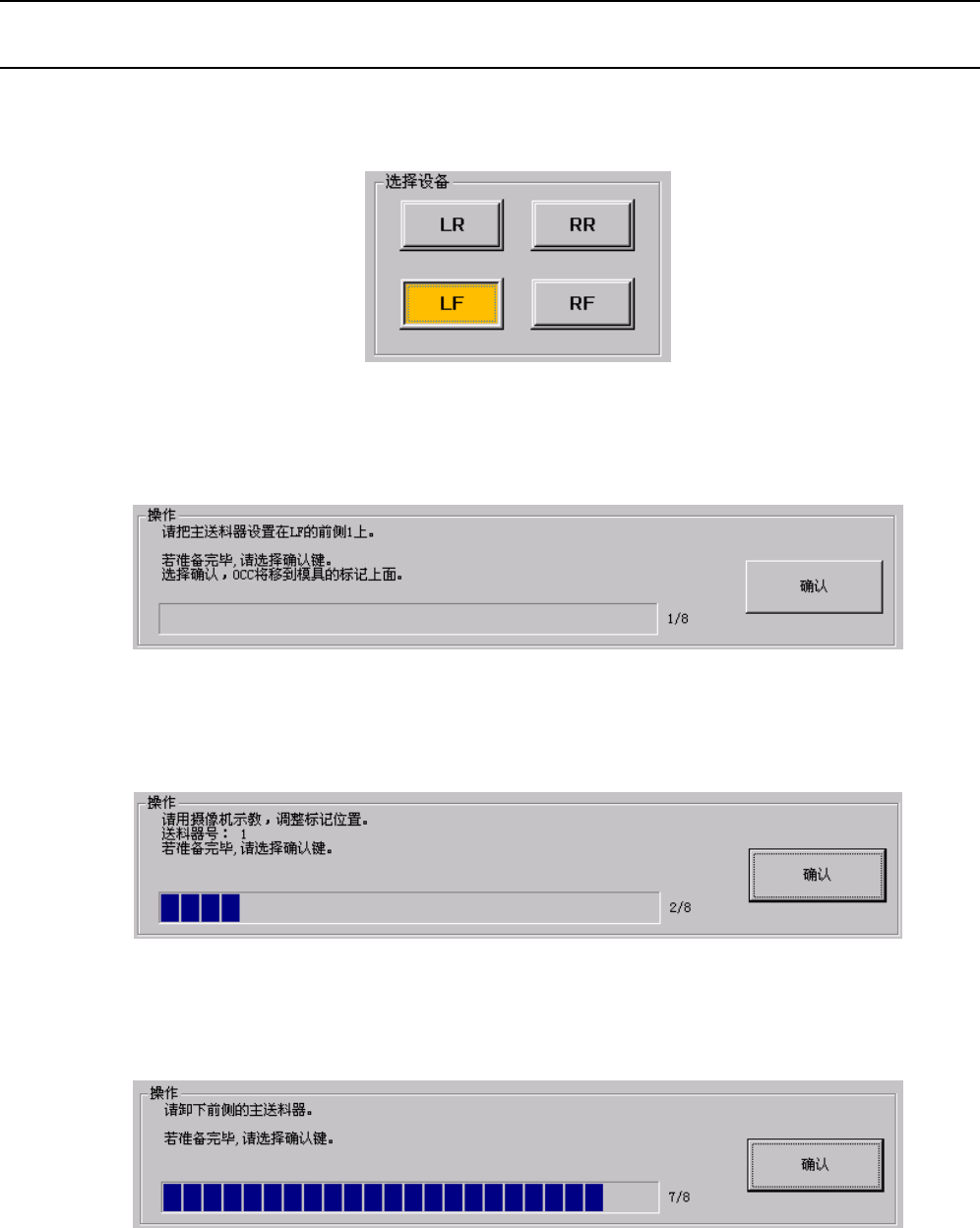

② 请通过“选择设备”，选择要设置的单元。
③ 选择设备后，将主送料器设置到操作说明框中所显示的位置。准备完毕后按“确认”按钮，使
之以OCC基准移动到模具的标记上。
④ 请利用摄像机示教进行调整，使标记成为摄像机中心。调整好以后，请按“确认”按钮。请使之
以OCC基准向下一个示教位置移动。
⑤ 5个部位（送料器编号:1，15，30，45，58）测量过标记位置的示教后，将显示以下的对话框，
故请卸下主送料器，按“确认”按钮。
