FX3_MSP_Rev1.0_C - 第72页
Rev1.00 MS 参数 3-42 ⑥ 选择 “ 确认 ” 按钮后，设置即结束。再选择“确 认”，则返回初始画面。
Rev1.00
MS 参数
3-41
② 请通过“选择设备”，选择要设置的单元。
③ 选择设备后，将主送料器设置到操作说明框中所显示的位置。准备完毕后按“确认”按钮，使
之以OCC基准移动到模具的标记上。
④ 请利用摄像机示教进行调整，使标记成为摄像机中心。调整好以后，请按“确认”按钮。请使之
以OCC基准向下一个示教位置移动。
⑤ 5个部位（送料器编号:1，15，30，45，58）测量过标记位置的示教后，将显示以下的对话框，
故请卸下主送料器，按“确认”按钮。
Rev1.00
MS 参数
3-42

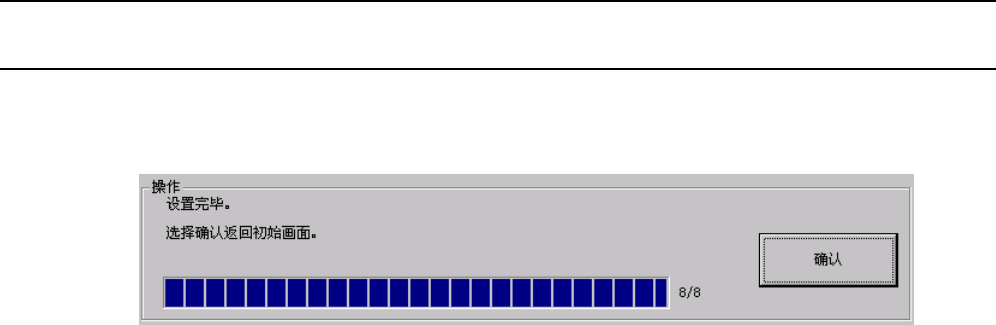

⑥ 选择“确认”按钮后，设置即结束。再选择“确认”，则返回初始画面。
Rev1.00
MS 参数
3-43
3-13 元件 计测速度
3-13-1 功能
当LNC60的旋转速度不一样时，对发生的角度偏移进行校正。
偏移量的计算方法是，将激光测量中产生的相对于速度1的偏移量，作为偏移量。
3-13-2 使用模具
• E3622721000:校准片A • E5190729000:校准片V • 508吸嘴
※测量时可使用其中任何一种模具。
