Rev1.00
MS 参数
3-43

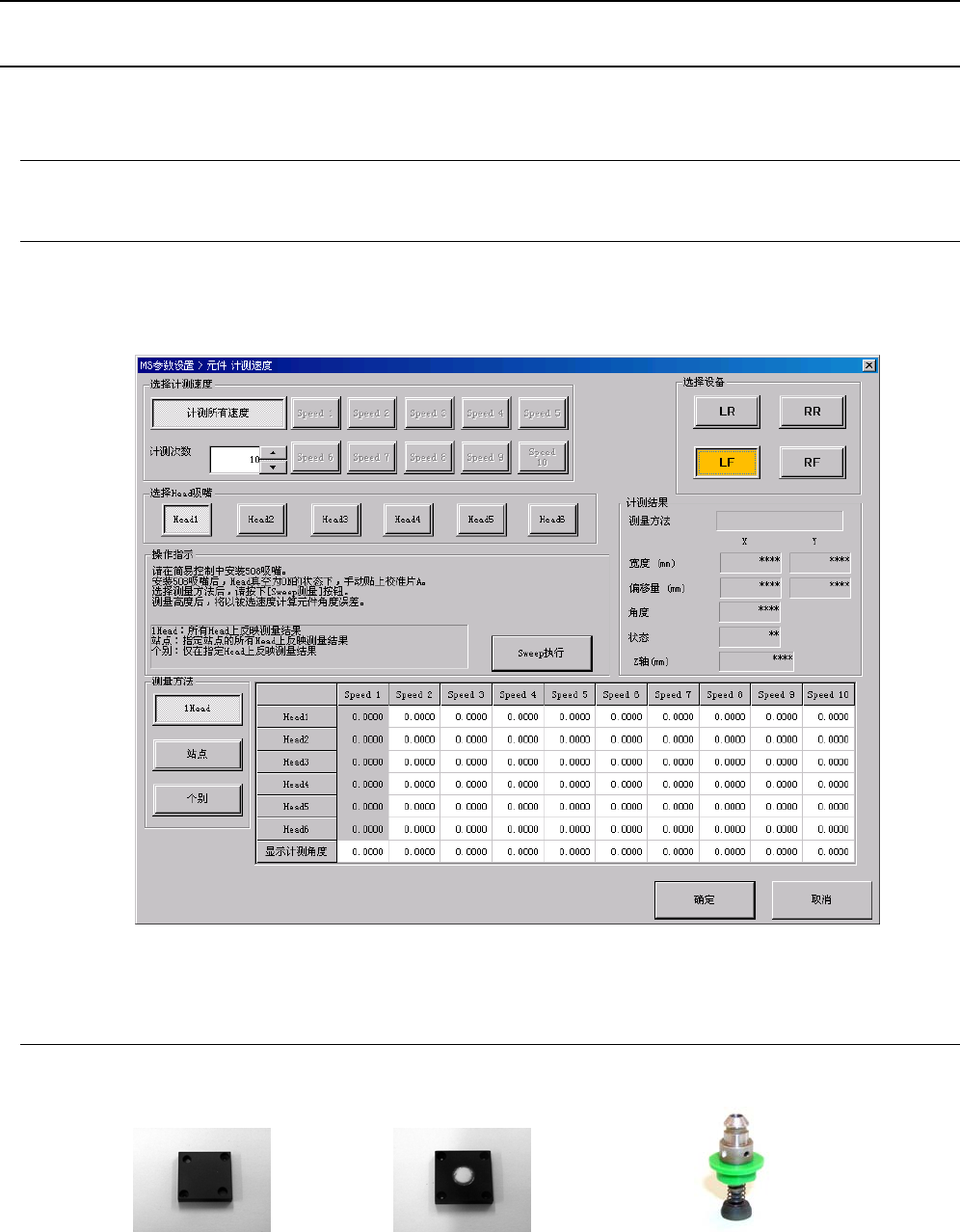

3-13 元件 计测速度
3-13-1 功能
当LNC60的旋转速度不一样时，对发生的角度偏移进行校正。
偏移量的计算方法是，将激光测量中产生的相对于速度1的偏移量，作为偏移量。
3-13-2 使用模具
• E3622721000:校准片A • E5190729000:校准片V • 508吸嘴
※测量时可使用其中任何一种模具。
Rev1.00
MS 参数
3-44
3-13-3 操作
① 利用“选择设备”，选择要测量的单元。
② 利用简易控制将508吸嘴安装到指定吸嘴上后，启动Head真空（使ON）。
③ 在Head真空已启动的状态下，安装校准片A，要使之成为吸嘴中心。
④ 在带有校准片A的状态下，按下“Sweep执行”按钮。

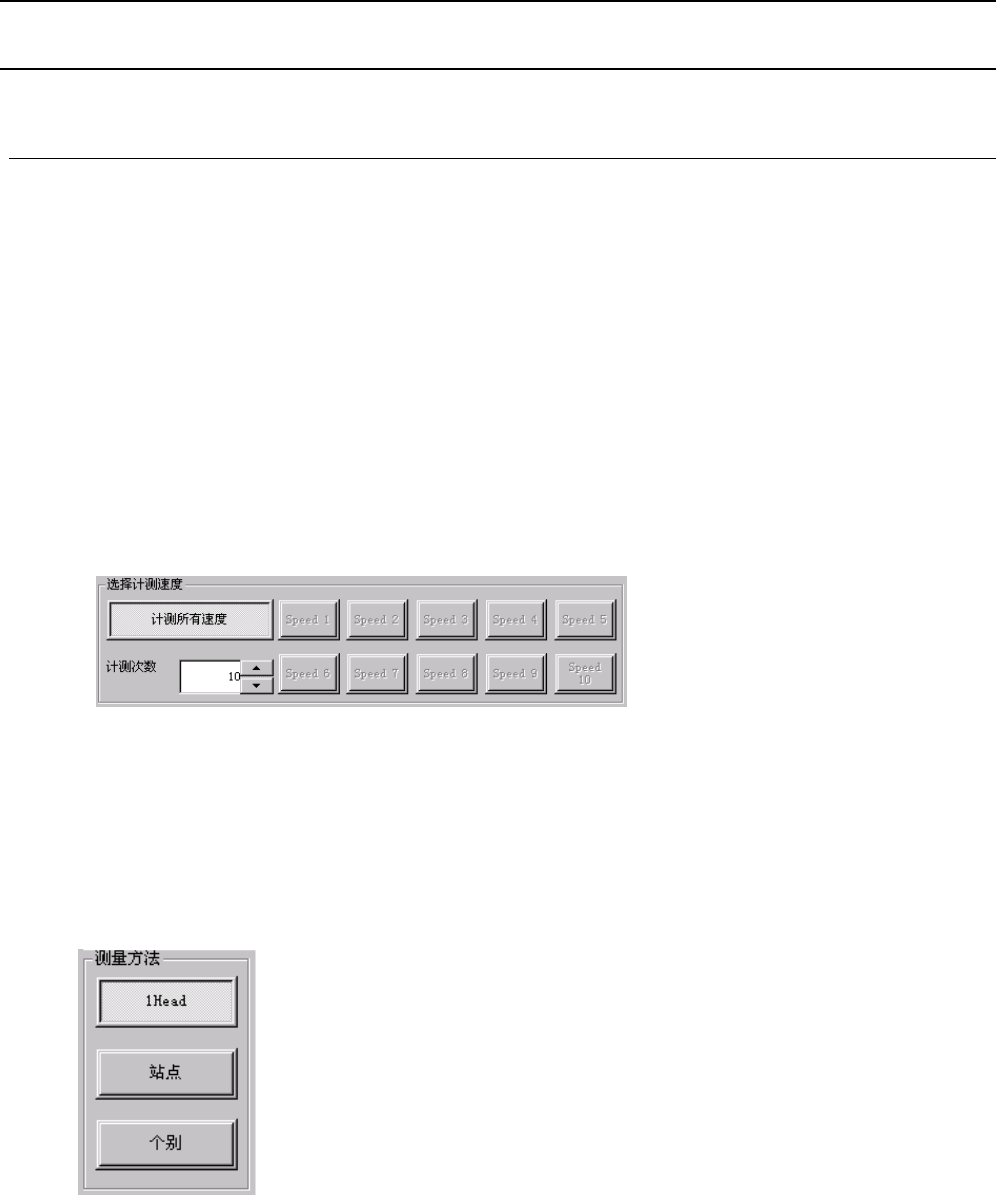

⑤ “选择计测速度”被设为“计测所有速度”时，从旋转速度1到速度10均进行激光测量，逐一算出
相对于速度1之测量结果的偏移量。
※ “选择计测速度”被设为“计测速度选择”时，以被指定的速度开始测量。
※ 如果速度1尚未测量好，则不能进行速度1之外的选择。
⑥ 指定速度选择的选择速度全部测量结束后，即根据“测量方法”的指定进行偏移量的反映。
• 1Head
将1Head的测量结果反映到所有Head。
• 各站点
将1Head的测量结果反映到指定站点的所有Head。
• 个别
将结果反映到指定Head。
Rev1.00
MS 参数
3-45
3-14 贴片综合偏移量
3-14-1 功能
贴片综合偏移量输入以下数据:用于校正因Head倾斜而导致贴片偏移的偏移量值；以及在激光偏移
量中取得的旋转中心与实际贴片中得到的轴旋转中心之差。
贴片综合偏移量，是测量规定生产程序中贴装的元件（或模具），由此算出偏移量进行设置。
3-14-1-1 概述
贴片综合偏移量，是在取得MS参数后，以3维测量器等测量贴片精度，根据测量结果计算出贴片偏
移量并确定校正量。
No. 项目 设置的内容
X，Y，A 贴装元件的总括偏移量值
XA，YA 角度成分偏移量值
1
CA 吸嘴旋转中心的校正值
