Rev1.00 MS 参数 3-48 2 ） C A 当各贴片角度 （ 0° 、 90° 、 180° 、 270° ） 的贴片位置是前台车供给 角度 0° 、 后台车供给角 度 0° 、贴片状态如下图所示（ F-0 和 R-0 逆向偏 移）时 图 5 从 前台车 0° 吸取时的贴片 结果 图 6 从 后台车 0° 吸取时的贴片 结果 如以 F-0 的贴片角度 0° 为基准， 由于贴 片角度 180° 向 X 方向偏移 +20μm ， …
Rev1.00
MS 参数
3-47
3-14-1-4 XA，YA，CA的输入示例
对偏移量值，输入从贴片角度0°观察到的180°的偏移量。
1） X A 、YA
当各贴片角度（0°、90°、180°、270°）的贴片位置是前台车供给角度0°、后台车供给角
度0°、贴片状态如下图所示（F-0和R-0同向偏移）时

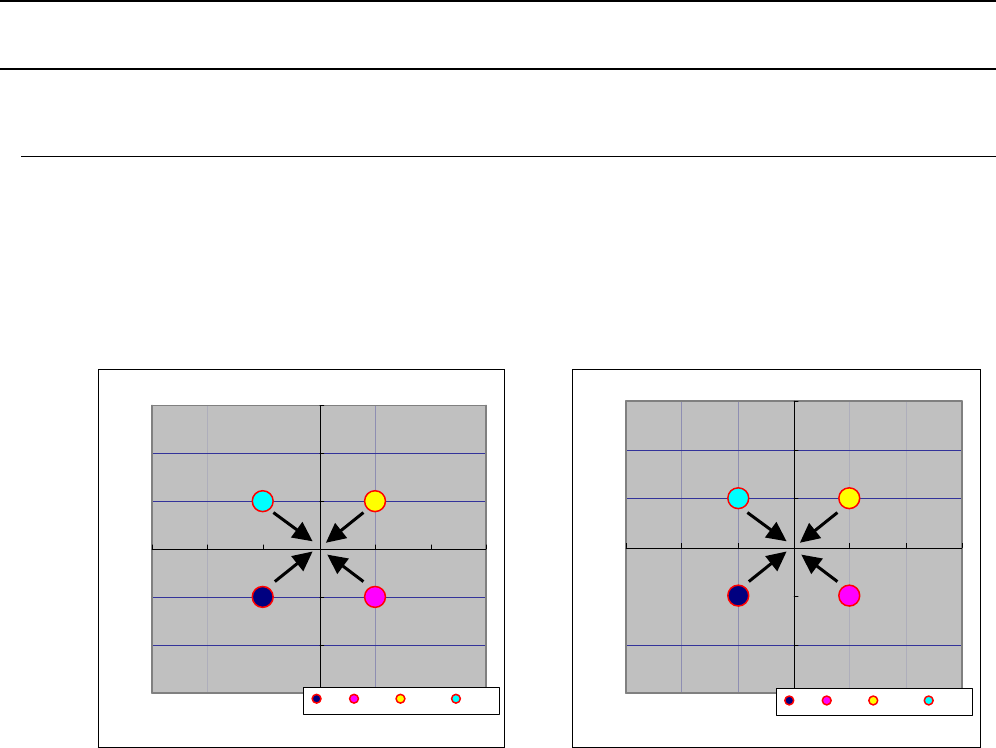

图3 从前台车0°吸取时的贴片结果 图4 从后台车0°吸取时的贴片结果
如以F-0的贴片角度0°为基准，由于贴片角度180°向X方向偏移+20μm，向Y方向偏移+20μm，
故对LNC60 Head来说，给现有的XA加上−0.010（mm），YA加上−0.010（mm）。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （ μｍ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
Rev1.00
MS 参数
3-48
2） C A
当各贴片角度（0°、90°、180°、270°）的贴片位置是前台车供给角度0°、后台车供给角
度0°、贴片状态如下图所示（F-0和R-0逆向偏移）时

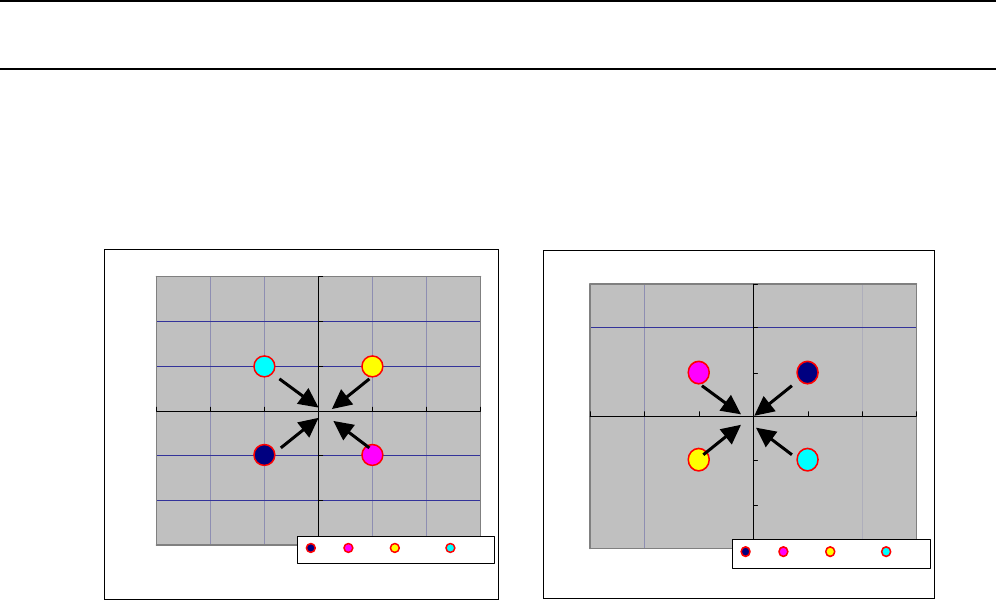

图5 从前台车0°吸取时的贴片结果 图6 从后台车0°吸取时的贴片结果
如以F-0的贴片角度0°为基准，由于贴片角度180°向X方向偏移+20μm，向Y方向偏移+20μm，
故对LNC60Head来说，给现有的CA加上−0.010（mm）。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （ μｍ）
Ｙ （μｍ ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
Rev1.00
MS 参数
3-49
3-14-2 使用模具
本项目中不使用模具。
3-14-3 操作
本设置是在偏移量已算
出的状态下进行。
选择“偏移量设置（O
）”
－ “ 贴片综合偏移量
（G
）”，会显示右面所示
的设置贴片综合偏移量
的对话框。
从“选择设备”、“选择Head吸嘴”中选择要设置的Head吸嘴。
针对已经算出的偏移量，在与各激光计测速度对应的单元格中输入校正值。
并且，基准温度要设置为取得贴片综合偏移量时的贴片机之当前温度。手动输入参数后，点击“取
得基准温度”按钮。
生产时，计算贴片机温度与基准温度的差分，给XY加上补偿。
