Rev1.00
MS 参数
3-50

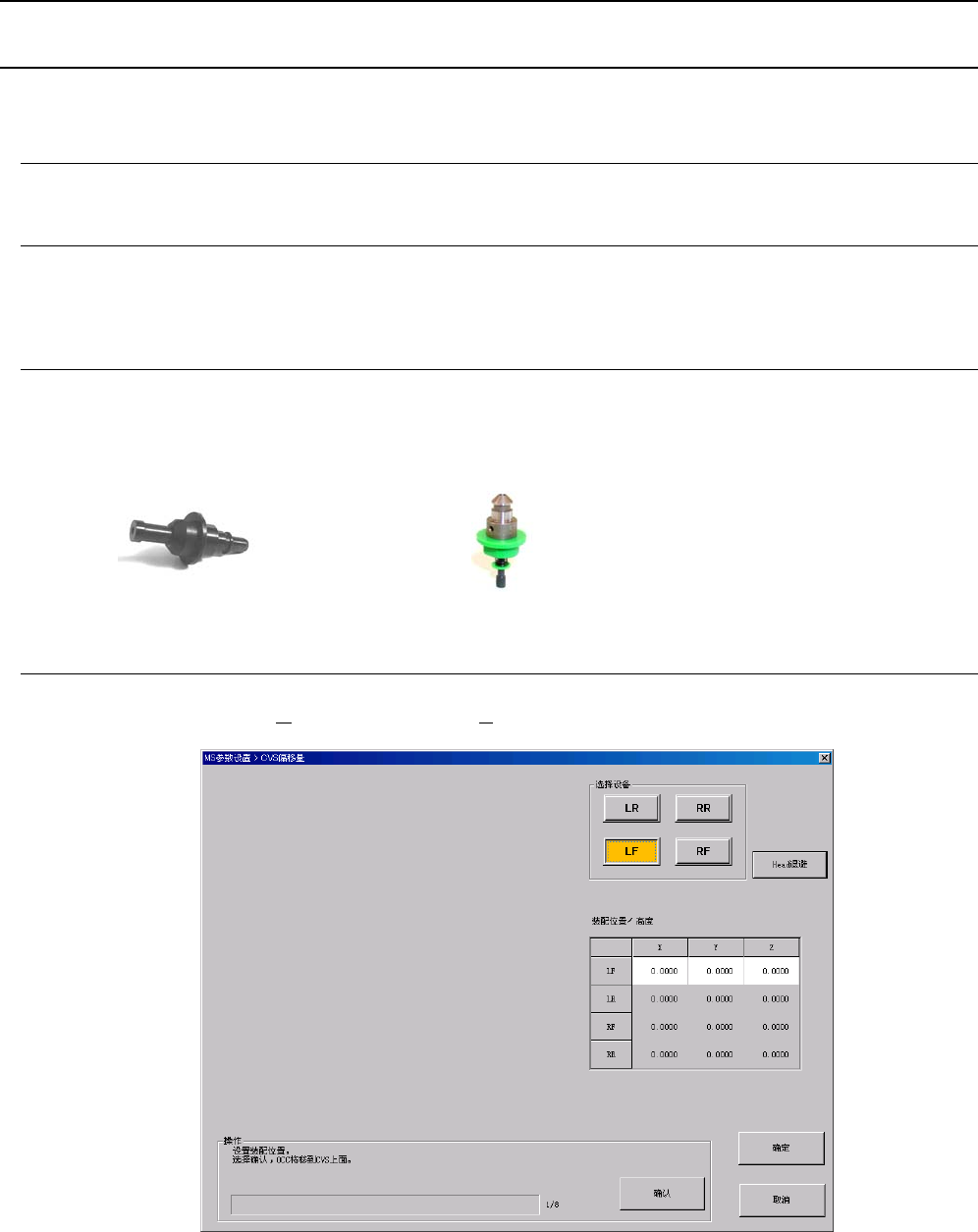

3-15 CVS偏移量
3-15-1 功能
取得CVS的计测位置和装配高度。
3-15-2 使用模具
本项目中使用以下模具。
• E2101998000:模具吸嘴 • 505吸嘴（40001343）
3-15-3 操作
① 选择“偏移量设置（O）”－“CVS偏移量（S）...”，会显示如下所示的设置CVS偏移量的对话框。
Rev1.00
MS 参数
3-51
② 从“选择设备”中选择要调整的设备。
③ 选好要调整的设备后，按下“操作”框内的“确认”按钮。“确认”按钮被按下后，以OCC基准移
动到CVS上。
④ 示教CVS的两触点的中心，按下“确认”按钮后，即取得装配位置。
⑤ 为了设置装配高度，利用简易控制将模具吸嘴装到Head上，按下“确认”按钮。“确认”按钮被
按下后，即计测吸嘴长度。
※ 如在未安装吸嘴的状态下按下“确认”按钮，请按照对话框指示安装吸嘴。
Rev1.00
MS 参数
3-52

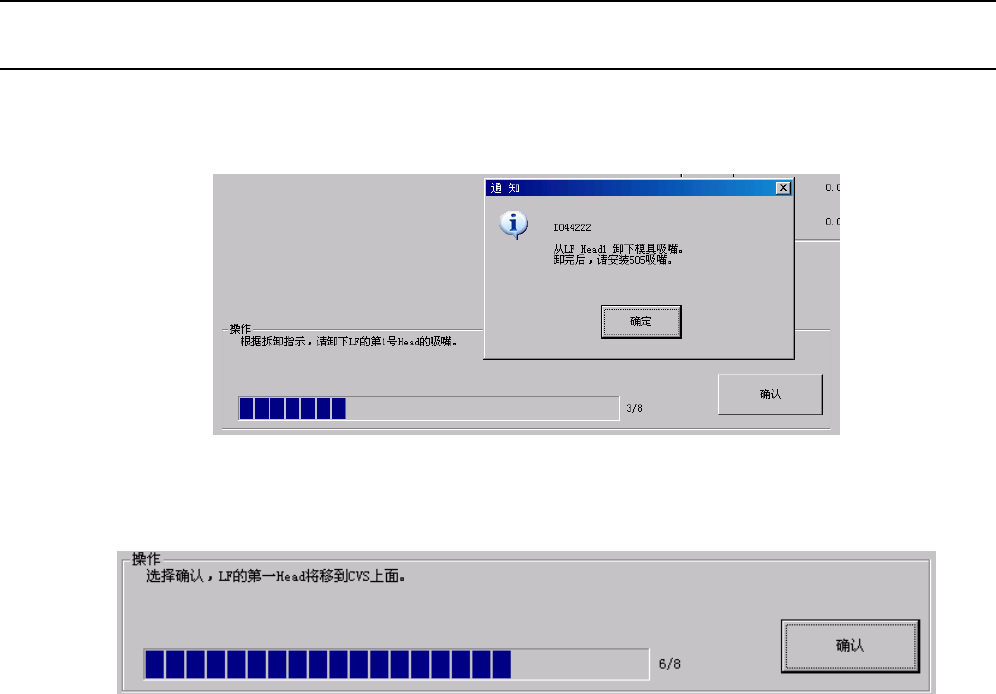

⑥ 模具吸嘴的计测结束后，将显示以下的对话框信息，故请卸下模具吸嘴，安装505吸嘴。
⑦ “确认”按钮被按下后，即计测505吸嘴的长度，移动到CVS上。
※ 如在未安装吸嘴的状态下按下“确认”按钮，请按照对话框指示安装505吸嘴。
