Rev1.00 MS 参数 3-54 3-16 SOT 方向检查台 3-16-1 功能 设定 SOT 方向检查台的装配位置、装配高度。 3-16-2 使用模具 • E2101998000 :模具吸嘴 • 505 吸嘴（ 40001343 ） 3-16-3 操作 ① 选择 “ 偏移量设置（ O ） ” － “ 偏移量（ T ） ...” ，会显示以下所示的设置 SOT 方向检查台偏移量的 对话框。
Rev1.00
MS 参数
3-53
⑧ 如测量位置有偏移，利用示教调整好位置，按下“确认”按钮。“确认”按钮被按下后，进行CVS
的高度测量。
• 自动计测内容
① 启动Head的真空，读入真空值。此时，若真空值低于−80KPa，即作为出错。
② 下降Z轴，使与CVS装置接触。
③ 进一步下降Z轴，测量真空值低于−80KPa的位置。
④ 根据第③步计测到的位置和用于计测的吸嘴的长度，算出装配高度并进行更新。
⑨ 计测结束后，将显示以下操作说明，故请按照拆卸指示卸下吸嘴。
吸嘴拆卸完成后，按“确认”按钮，返回初始画面。
Rev1.00
MS 参数
3-54
3-16 SOT方向检查台
3-16-1 功能
设定SOT方向检查台的装配位置、装配高度。
3-16-2 使用模具
• E2101998000:模具吸嘴 • 505吸嘴（40001343）
3-16-3 操作
① 选择“偏移量设置（O）”－“偏移量（T）...”，会显示以下所示的设置SOT方向检查台偏移量的
对话框。
Rev1.00
MS 参数
3-55

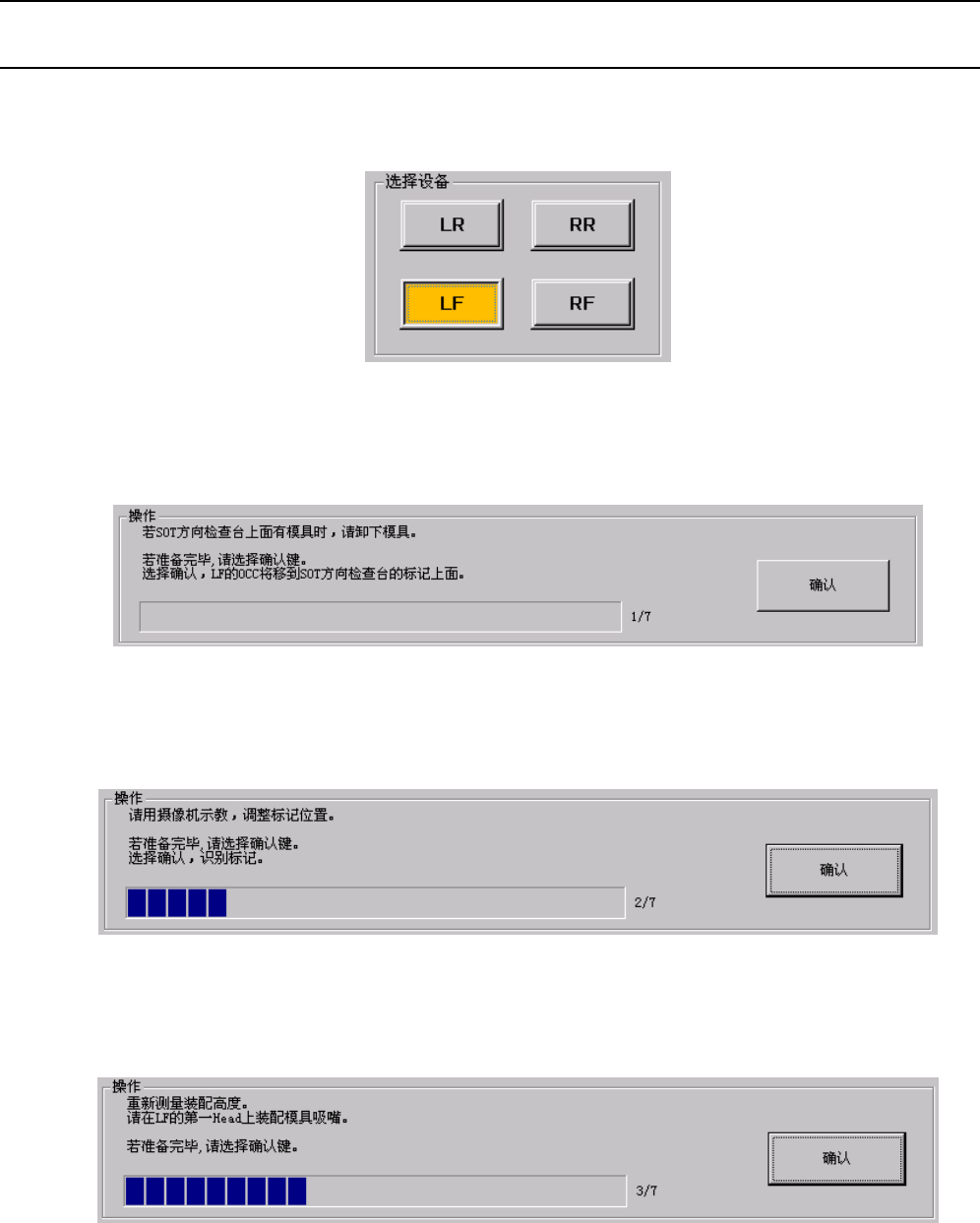

② 从“选择设备”中选择要调整SOT方向检查台。
③ 选好要调整的SOT方向检查台的设备后，确认SOT方向检查台上面无任何物件，再按下“操作”
框内的“确认”按钮。“确认”按钮被按下后，OCC移动到SOT方向检查台。
④ 利用示教对准SOT方向检查台上2个真空孔的中间，按下“确认”按钮。“确认”按钮被按下后，
即识别标记，取得XY的装配偏移量。
⑤ 标记识别结束后，利用简易控制给要测量的Head装上模具吸嘴，按下“确认”按钮。“确认”按钮
被按下后，即测量模具吸嘴的长度。
※ 如在未安装吸嘴的状态下按下“确认”按钮，请按照对话框指示安装吸嘴。
