Rev1.00
MS 参数
3-57

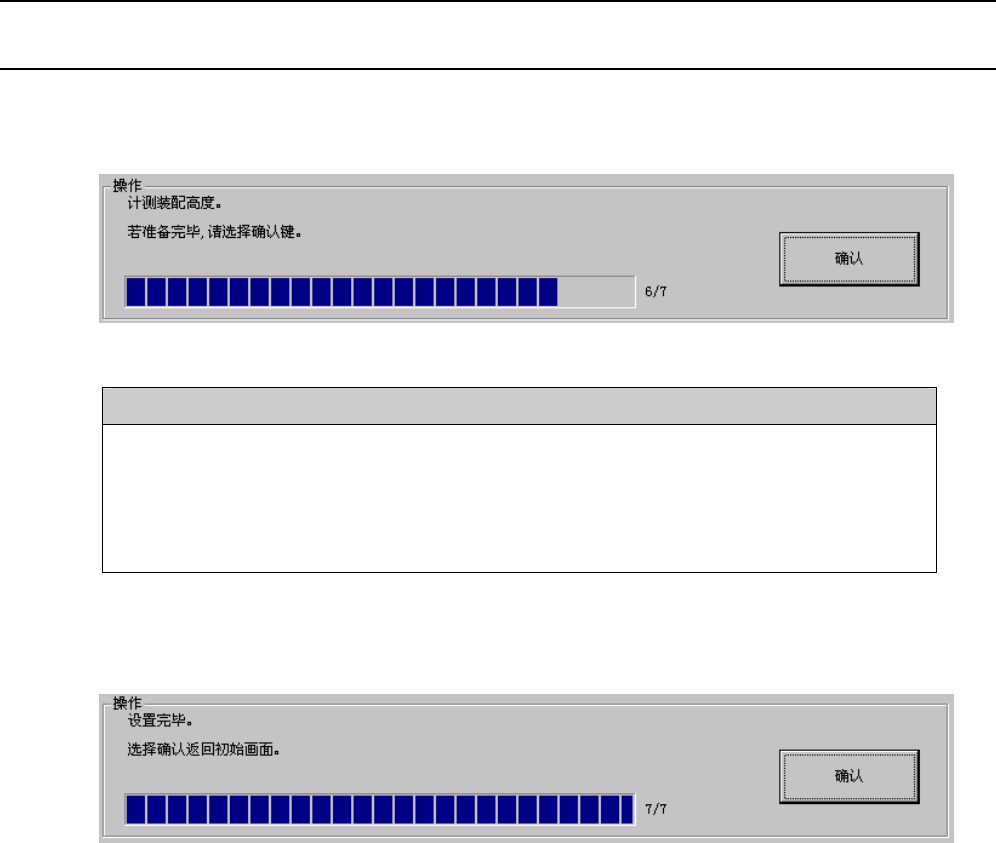

⑨ 通过示教调整装配高度计测位置完成后，按下“确认”按钮。
• 自动计测内容
① 启动Head的真空，读入真空值。此时，若真空值低于−80KPa，即作为出错。
② 下降Z轴，至Head与SOT检查台接触为止。
③ 进一步下降Z轴，测量真空值低于−80KPa的位置。
④ 根据第③步计测到的位置和用于计测的吸嘴的长度，算出装配高度并进行更新。
⑩ 计测结束后，Head向模具拆卸位置移动。请按照拆卸指示进行505吸嘴的拆卸。吸嘴拆卸完成
后，按“确认”按钮返回初始画面。
Rev1.00
MS 参数
4-1
4. 版本升级

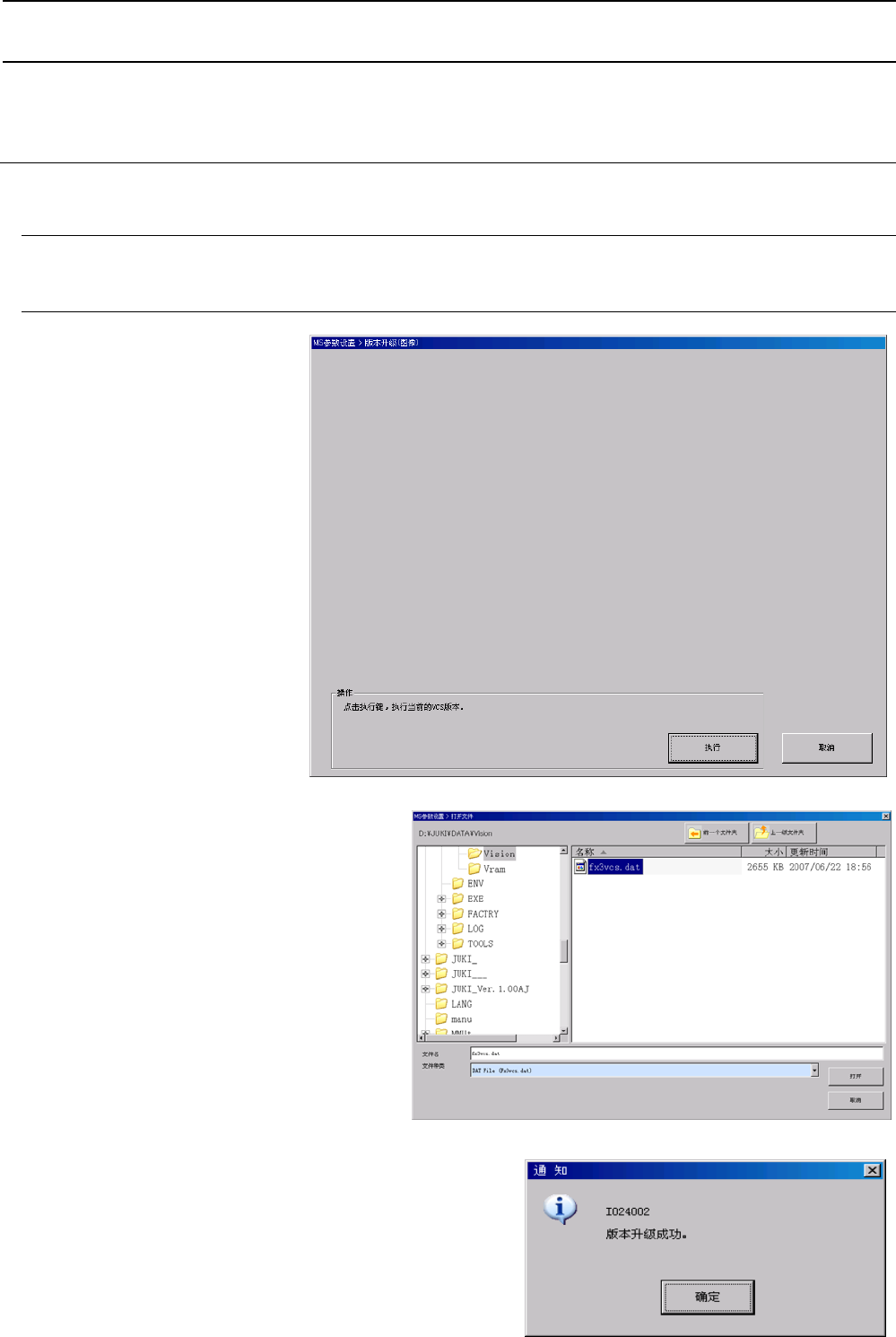

4-1 版本升级-图像
4-1-1 操作
① 选择“ 版本升级” －
“版本升级-图像”后，
会显示以下的对话
框。
② 按“执行”按钮，打开用于进行版本
升级的对话框。
（默认位置:
D:\JUKI\DATA\Vision）选择文件
（fx3vcs.dat），按“打开”按钮，
读入文件，向图像装置转送。
③ 正常结束后，会显示以下的对话框信息，故请
切断电源后重新启动，以确认是否已变成所转
送的版本。
Rev1.00
MS 参数
4-2
4-2 版本升级-EtherMain
4-2-1 操作
① 选择“ 版本升级” －
“版本升级-
EtherMain”后，会显示
以下的对话框。
② 按“执行”按钮，打开用于进行版
本升级的对话框。
（默认位置:
D:\JUKI\DATA\EtherMain ）选
择文件（EtherMain.bin），按 “打
开”按钮，读入文件，向EtherMain
转送。
③ 正常结束后，会显示以下的对话框信息，故请切
断电源后重新启动，以确认是否已变成所转送的
版本。
